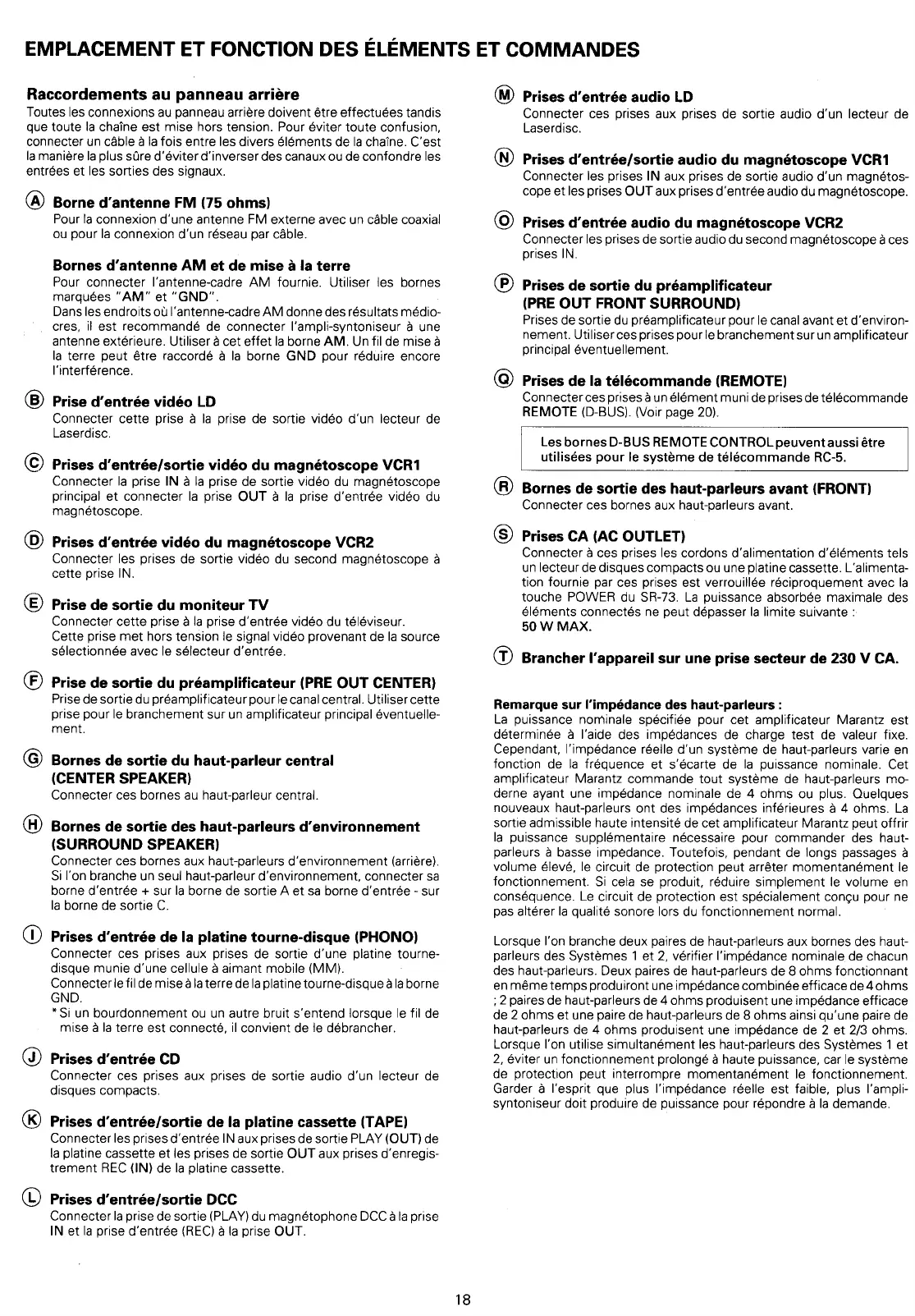

EMPLACEMENT
ET
FONCTION
DES
ELEMENTS
ET
COMMANDES
Raccordements
au
panneau
arriére
Toutes
les
connexions
au
panneau
arriére
doivent
étre
effectuées
tandis
que
toute
la
chaine
est
mise
hors
tension.
Pour
éviter
toute
confusion,
connecter
un
cable
a
la
fois
entre
les
divers
éléments
de
la
chaine.
C’est
la
maniére
la
plus
sdre
d’éviter
d’inverser
des
canaux
ou
de
confondre
les
entrées
et
les
sorties
des
signaux.
(A)
Borne
d’antenne
FM
(75
ohms)
Pour
la
connexion
d'une
antenne
FM
externe
avec
un
cable
coaxial
ou
pour
la
connexion
d‘un
réseau
par
cable.
Bornes
d’antenne
AM
et
de
mise
a
Ia
terre
Pour
connecter
l’antenne-cadre
AM
fournie.
Utiliser
les
bornes
marquées
“AM”
et
“GND”.
Dans
les
endroits
ot
l'antenne-cadre
AM
donne
des
résultats
médio-
cres,
il
est
recommandé
de
connecter
|l’ampli-syntoniseur
a
une
antenne
extérieure.
Utiliser
a
cet
effet
la
borne
AM.
Un
fil
de mise
a
la
terre
peut
étre
raccordé
a
la
borne
GND
pour
réduire
encore
l'interférence.
Prise
d’'entrée
vidéo
LD
Connecter
cette
prise
a
la
prise
de
sortie
vidéo
d‘un
lecteur
de
Laserdisc.
©
Prises
d’entrée/sortie
vidéo
du
magnétoscope
VCR1
Connecter
la
prise
IN
a
la
prise
de
sortie
vidéo
du
magnétoscope
principal
et
connecter
la
prise
OUT
a
la
prise
d’entrée
vidéo
du
magnétoscope.
©)
Prises
d’entrée
vidéo
du
magnétoscope
VCR2
Connecter
les
prises
de
sortie
vidéo
du
second
magnétoscope
a
cette
prise
IN.
©
Prise
de
sortie
du
moniteur
TV
Connecter
cette
prise a
la
prise
d’entrée
vidéo
du
téléviseur.
Cette
prise
met
hors
tension
le
signal
vidéo
provenant
de
la
source
sélectionnée
avec
le
sélecteur
d’entrée.
(F)
Prise
de
sortie
du
préamplificateur
(PRE
OUT
CENTER)
Prise
de
sortie
du
préamplificateur
pour
le
canal
central.
Utiliser
cette
prise
pour
le
branchement
sur
un
amplificateur
principal
éventuelle-
ment.
@
Bornes
de
sortie
du
haut-parleur
central
(CENTER
SPEAKER)
Connecter
ces
bornes
au
haut-parleur
central.
(H)
Bornes
de
sortie
des
haut-parleurs
d’environnement
(SURROUND
SPEAKER)
Connecter
ces bornes aux
haut-parleurs
d’environnement
(arriére).
Si
l'on
branche
un
seui
haut-parleur
d’environnement,
connecter
sa
borne
d’entrée
+
sur
la
borne
de
sortie
A
et
sa
borne
d’entrée
-
sur
la
borne
de
sortie
C.
®
Prises
d’entrée
de
la
platine
tourne-disque
(PHONO)
Connecter
ces
prises
aux
prises
de
sortie
d'une
platine
tourne-
disque
munie
d’une
cellule
a
aimant
mobile
(MM).
Connecter
le
fil
de
mise
ala
terre
de
la
platine
tourne-disque
ala
borne
GND.
*
Si
un
bourdonnement
ou
un
autre
bruit
s’entend
lorsque
le
fil de
mise
a
la
terre
est
connecté,
il
convient
de
le
débrancher.
Prises
d‘entrée
CD
Connecter
ces
prises
aux
prises
de
sortie
audio
d’un
lecteur
de
disques
compacts.
®
Prises
d’entrée/sortie
de
la
platine
cassette
(TAPE)
Connecter
les
prises
d’entrée
IN
aux
prises
de
sortie
PLAY
(OUT)
de
la
platine
cassette
et
les
prises
de
sortie
OUT
aux
prises
d’enregis-
trement
REC
(IN)
de
la
platine
cassette.
©
Prises
d’entrée/sortie
DCC
Connecter
la
prise
de
sortie
(PLAY)
du
magnétophone
DCC
ala
prise
IN
et
la
prise
d’entrée
(REC)
a
la
prise
OUT.
18
@)
Prises
d’entrée
audio
LD
Connecter
ces
prises
aux
prises
de
sortie
audio
d’un
lecteur
de
Laserdisc.
®
Prises
d’entrée/sortie
audio
du
magnétoscope
VCR1
Connecter
les
prises
IN
aux
prises
de
sortie
audio
d’un
magnétos-
cope
et
les
prises
OUT
aux
prises
d’entrée
audio
du
magnétoscope.
©
Prises
d’entrée
audio
du
magnétoscope
VCR2
Connecter
les
prises
de
sortie
audio
du
second
magnétoscope
4
ces
prises
IN.
®)
Prises
de
sortie
du
préampilificateur
(PRE
OUT
FRONT
SURROUND)
Prises
de
sortie
du
préamplificateur
pour
le
canal
avant
et
d’environ-
nement.
Utiliser
ces
prises
pour
le
branchement
sur
un
amplificateur
principal
éventuellement.
Prises
de
la
telécommande
(REMOTE)
Connecter
ces
prises
a
un
élément
muni
de
prises
de
télécommande
REMOTE
(D-BUS).
(Voir
page
20).
Les
bornes
D-BUS
REMOTE
CONTROL
peuvent
aussi
étre
utilisées
pour
le
systeme
de
télécommande
RC-5.
@
Bornes
de
sortie
des
haut-parleurs
avant
(FRONT)
Connecter
ces
bornes
aux
haut-parleurs
avant.
Prises
CA
(AC
OUTLET)
Connecter
4
ces
prises
les
cordons
d’alimentation
d’éléments
tels
un
lecteur
de
disques
compacts
ou
une
platine
cassette.
L'alimenta-
tion
fournie
par
ces
prises
est
verrouillée
réciproquement
avec
la
touche
POWER
du
SR-73.
La
puissance
absorbée
maximale
des
éléments
connectés
ne
peut
dépasser
la
limite
suivante
:
50
W
MAX.
T)
Brancher
l'appareil
sur
une
prise
secteur
de
230
V
CA.
Remarque
sur
l’impédance
des
haut-parleurs
:
La
puissance
nominale
spécifiée
pour
cet
amplificateur
Marantz
est
déterminée
a
l'aide
des
impédances
de
charge
test
de
valeur
fixe.
Cependart,
l’impédance
réelle
d'un
systéme
de
haut-parleurs
varie
en
fonction
de
la
fréquence
et
s’écarte
de
la
puissance
nominale.
Cet
amplificateur
Marantz
commande
tout
systéme
de
haut-parleurs
mo-
derne
ayant
une
impédance
nominale
de 4
ohms
ou
plus.
Quelques
nouveaux
haut-parleurs
ont
des
impédances
inférieures
4
4
ohms.
La
sortie
admissible
haute
intensité
de
cet
amplificateur
Marantz
peut
offrir
la
puissance
supplémentaire
nécessaire
pour
commander
des
haut-
parleurs
a
basse
impédance.
Toutefois,
pendant
de
longs
passages
a
volume
élevé,
le
circuit
de
protection
peut
arréter
momentanément
ie
fonctionnement.
Si
cela
se
produit,
réduire
simplement
le
volume
en
conséquence.
Le
circuit
de
protection
est
spécialement
concgu
pour
ne
pas
altérer
la
qualité
sonore
lors
du
fonctionnement
normal.
,
Lorsque
l'on
branche
deux
paires
de
haut-parleurs
aux
bornes
des
haut-
parleurs
des
Systemes
1
et
2,
vérifier
l’impédance
nominale
de chacun
des
haut-parleurs.
Deux
paires
de
haut-parleurs
de
8
ohms
fonctionnant
enméme
temps
produiront
une
impédance
combinée
efficace
de 4
ohms
;
2
paires
de
haut-parleurs
de 4
ohms
produisent
une
impédance
efficace
de
2
ohms
et
une
paire
de
haut-parleurs
de
8 ohms
ainsi
qu’une
paire
de
haut-parleurs
de
4
ohms
produisent
une
impédance
de
2
et
2/3
ohms.
Lorsque
l'on
utilise
simultanément
les
haut-parleurs
des
Systemes
1
et
2,
éviter
un
fonctionnement
prolongé
a
haute
puissance,
car
le
systeme
de
protection
peut
interrompre
momentanément
le
fonctionnement.
Garder
a
l'esprit
que
plus
limpédance
réelle
est
faible,
plus
l'ampli-
syntoniseur
doit
produire
de
puissance
pour répondre
a
la
demande.
