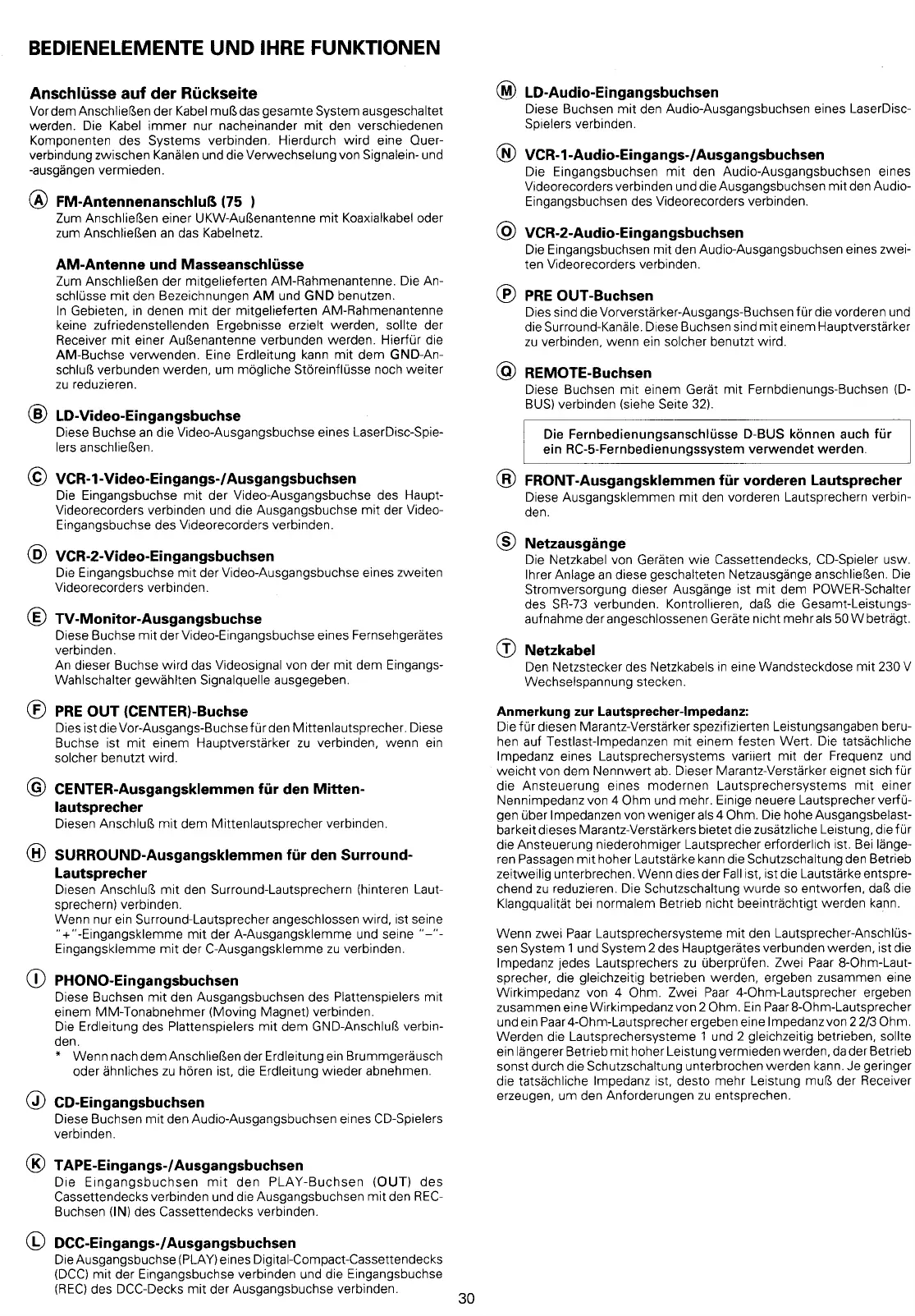

BEDIENELEMENTE
UND
IHRE
FUNKTIONEN
Anschlisse
auf
der
Riickseite
Vor
dem
AnschlieRen
der
Kabel
mu
das
gesamte
System
ausgeschaltet
werden.
Die
Kabel
immer
nur
nacheinander
mit
den
verschiedenen
Komponenten
des
Systems
verbinden.
Hierdurch
wird
eine
Quer-
verbindung
zwischen
Kandélen
und
die
Verwechselung
von
Signalein-
und
-ausgangen
vermieden.
@)
FM-AntennenanschluB
(75
)
Zum
AnschlieRen
einer
UKW-AuBenantenne
mit
Koaxialkabel
oder
zum
Anschlie&en
an
das
Kabelnetz.
AM-Antenne
und
Masseanschlusse
Zum
AnschlieRen
der
mitgelieferten
AM-Rahmenantenne.
Die
An-
schlisse
mit
den
Bezeichnungen
AM
und
GND
benutzen.
In
Gebieten,
in
denen
mit
der
mitgelieferten
AM-Rahmenantenne
keine
zufriedenstellenden
Ergebnisse
erzielt
werden,
sollte
der
Receiver
mit
einer
AuRenantenne
verbunden
werden.
Hierftir
die
AM-Buchse
verwenden.
Eine
Erdleitung
kann
mit
dem
GND-An-
schlu&
verbunden
werden,
um
modgliche
Stdreinflisse
noch
weiter
zu
reduzieren.
LD-Video-Eingangsbuchse
Diese
Buchse
an
die
Video-Ausgangsbuchse
eines
LaserDisc-Spie-
lers
anschlieBen.
©
VCR-1-Video-Eingangs-/Ausgangsbuchsen
Die
Eingangsbuchse
mit
der
Video-Ausgangsbuchse
des
Haupt-
Videorecorders
verbinden
und
die
Ausgangsbuchse
mit
der
Video-
Eingangsbuchse des
Videorecorders
verbinden.
(D)
VCR-2-Video-Eingangsbuchsen
Die
Eingangsbuchse
mit
der
Video-Ausgangsbuchse
eines
zweiten
Videorecorders
verbinden.
©
TV-Monitor-Ausgangsbuchse
Diese
Buchse
mit
der
Video-Eingangsbuchse
eines
Fernsehgerates
verbinden.
An
dieser
Buchse
wird
das
Videosignal
von
der
mit
dem
Eingangs-
Wahlschalter
gewahiten
Signalquelle
ausgegeben.
PRE
OUT
(CENTER)-Buchse
Dies
ist
die
Vor-Ausgangs-Buchse
fur
den
Mittenlautsprecher.
Diese
Buchse
ist
mit
einem
Hauptverstarker
zu
verbinden,
wenn
ein
solcher
benutzt
wird.
©
CENTER-Ausgangsklemmen
fiir
den
Mitten-
lautsprecher
Diesen
Anschlu&
mit
dem
Mittenlautsprecher
verbinden.
()
SURROUND-Ausgangsklemmen
fir
den
Surround-
Lautsprecher
Diesen
Anschlu&
mit
den
Surround-Lautsprechern
(hinteren
Laut-
sprechern)
verbinden.
Wenn
nur ein
Surround-Lautsprecher
angeschiossen
wird,
ist
seine
"+"-Eingangsklemme
mit
der
A-Ausgangsklemme
und
seine
“—"-
Eingangskiemme
mit
der
C-Ausgangsklemme
zu
verbinden.
PHONO-Eingangsbuchsen
Diese
Buchsen
mit
den
Ausgangsbuchsen
des
Plattenspielers
mit
einem
MM-Tonabnehmer
(Moving
Magnet)
verbinden.
Die
Erdleitung
des
Plattenspielers
mit
dem
GND-Anschluf
verbin-
den.
*
Wennnachdem
Anschliefen
der
Erdleitung
ein
Brummgerausch
oder
ahnliches
zu
héren
ist,
die
Erdleitung
wieder
abnehmen.
CD-Eingangsbuchsen
Diese
Buchsen
mit
den
Audio-Ausgangsbuchsen
eines
CD-Spielers
verbinden.
«)
TAPE-Eingangs-/Ausgangsbuchsen
Die
Eingangsbuchsen
mit
den
PLAY-Buchsen
(OUT)
des
Cassettendecks
verbinden
und
die
Ausgangsbuchsen
mit
den
REC-
Buchsen
(IN)
des
Cassettendecks
verbinden.
©
DCC-Eingangs-/Ausgangsbuchsen
Die
Ausgangsbuchse
(PLAY)
eines
Digital-Compact-Cassettendecks
(DCC)
mit
der
Eingangsbuchse
verbinden
und
die
Eingangsbuchse
(REC}
des
DCC-Decks
mit
der
Ausgangsbuchse
verbinden.
30
(M)
LD-Audio-Eingangsbuchsen
Diese
Buchsen
mit
den
Audio-Ausgangsbuchsen
eines
LaserDisc-
Spielers
verbinden.
™)
VCR-1-Audio-Eingangs-/Ausgangsbuchsen
Die
Eingangsbuchsen
mit
den
Audio-Ausgangsbuchsen
eines
Videorecorders
verbinden
und
die
Ausgangsbuchsen
mit
den
Audio-
Eingangsbuchsen
des
Videorecorders
verbinden.
©)
VCR-2-Audio-Eingangsbuchsen
Die
Eingangsbuchsen
mit
den
Audio-Ausgangsbuchsen
eines
zwei-
ten
Videorecorders
verbinden.
PRE
OUT-Buchsen
Dies
sind
die
Vorverstarker-Ausgangs-Buchsen
fir
die
vorderen
und
die
Surround-Kandle.
Diese
Buchsen
sind
mit
einem
Hauptverstarker
zu
verbinden,
wenn
ein
solcher
benutzt
wird.
REMOTE-Buchsen
Diese
Buchsen
mit
einem
Gerat
mit
Fernbdienungs-Buchsen
(D-
BUS)
verbinden
(siehe
Seite
32).
Die
Fernbedienungsanschliisse
D-BUS
kénnen
auch
fur
ein
RC-5-Fernbedienungssystem
verwendet
werden.
FRONT-Ausgangsklemmen
fiir
vorderen
Lautsprecher
Diese
Ausgangsklemmen
mit
den
vorderen
Lautsprechern
verbin-
den.
Netzausgange
Die
Netzkabel
von
Geraten
wie
Cassettendecks,
CD-Spieler
usw.
Ihrer
Anlage
an
diese
geschalteten
Netzausgange
anschlieRen.
Die
Stromversorgung
dieser
Ausgange
ist
mit
dem
POWER-Schalter
des SR-73
verbunden.
Kontrollieren,
da&
die
Gesamt-Leistungs-
aufnahme
der
angeschlossenen
Gerate
nicht
mehr
als
50
W
betragt.
@
Netzkabel
Den
Netzstecker
des
Netzkabels
in
eine
Wandsteckdose
mit
230
V
Wechselspannung
stecken.
Anmerkung
zur
Lautsprecher-impedanz:
Die
fur
diesen
Marantz-Verstarker
spezifizierten
Leistungsangaben
beru-
hen
auf
Testlast-Impedanzen
mit
einem
festen
Wert.
Die
tatsachliche
Impedanz
eines
Lautsprechersystems
variiert
mit
der
Frequenz
und
weicht
von
dem
Nennwert
ab.
Dieser
Marantz-Verstarker
eignet
sich
fur
die
Ansteuerung
eines
modernen
Lautsprechersystems
mit
einer
Nennimpedanz
von
4
Ohm
und
mehr.
Einige
neuere
Lautsprecher
verfii-
gen
Uber
Impedanzen
von
weniger
als
4
Ohm.
Die
hohe
Ausgangsbelast-
barkeit
dieses
Marantz-Verstarkers
bietet
die
zusatzliche
Leistung,
die
fur
die
Ansteuerung
niederohmiger
Lautsprecher
erforderlich
ist.
Bei
lange-
ren
Passagen
mit
hoher
Lautstarke
kann
die
Schutzschaltung
den
Betrieb
zeitweilig
unterbrechen.
Wenn
dies
der
Fallist,
ist
die
Lautstarke
entspre-
chend
zu
reduzieren.
Die
Schutzschaltung
wurde
so
entworfen,
da
die
Klangqualitat
bei
normalem
Betrieb
nicht
beeintraéchtigt
werden
kann.
Wenn
zwei
Paar
Lautsprechersysteme
mit
den
Lautsprecher-Anschlus-
sen
System
1
und
System
2
des
Hauptgerates
verbunden
werden,
ist
die
Impedanz
jedes
Lautsprechers
zu
Uberprifen.
Zwei
Paar
8-Ohm-Laut-
sprecher,
die
gleichzeitig
betrieben
werden,
ergeben
zusammen
eine
Wirkimpedanz
von 4
Ohm.
Zwei
Paar
4-Ohm-Lautsprecher
ergeben
zusammen
eine
Wirkimpedanz
von
2
Ohm.
Ein
Paar
8-Ohm-Lautsprecher
und
ein
Paar
4-Ohm-Lautsprecher
ergeben
eine
Impedanz
von
2
2/3
Ohm.
Werden
die
Lautsprechersysteme
1
und
2
gleichzeitig
betrieben,
sollte
ein
langerer
Betrieb
mit
hoher
Leistung
vermieden
werden,
da
der
Betrieb
sonst
durch
die
Schutzschaltung
unterbrochen
werden
kann.
Je
geringer
die
tatsachliche
Impedanz
ist,
desto
mehr
Leistung
muf&
der
Receiver
erzeugen,
um
den
Anforderungen
zu
entsprechen.
