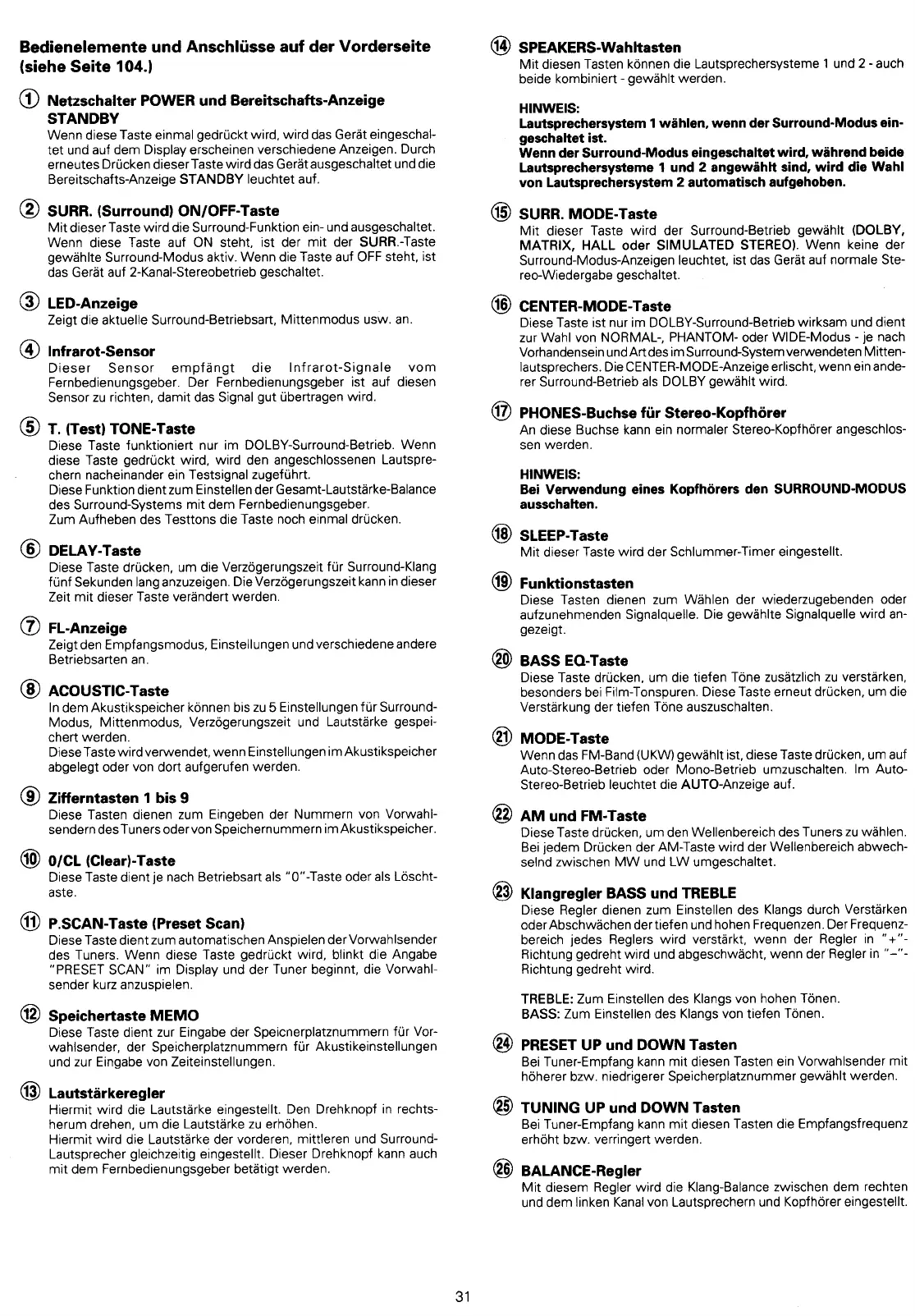

Marantz SR-73 - Bedienelemente und Anschlisse auf der Vorderseite (Siehe Seite 4.)

Bedienelemente und Anschluisse auf der Vorderseite
(siehe Seite 104.)
®
© ©
Netzschalter POWER und Bereitschafts-Anzeige
STANDBY
Wenn diese Taste einmal gedrtickt wird, wird das Gerat eingeschal-
tet und auf dem Display erscheinen verschiedene Anzeigen. Durch
erneutes Driicken dieser Taste wird das Gerat ausgeschaltet und die
Bereitschafts-Anzeige STANDBY leuchtet auf.
SURR. (Surround) ON/OFF-Taste
Mit dieser Taste wird die Surround-Funktion ein- und ausgeschaltet.
Wenn diese Taste auf ON steht, ist der mit der SURR.-Taste
gewéahlte Surround-Modus aktiv. Wenn die Taste auf OFF steht, ist
das Gerat auf 2-Kanal-Stereobetrieb geschaltet.
LED-Anzeige
Zeigt die aktuelle Surround-Betriebsart, Mittenmodus usw. an.
Infrarot-Sensor
Dieser Sensor empfangt die Infrarot-Signale vom
Fernbedienungsgeber. Der Fernbedienungsgeber ist auf diesen
Sensor zu richten, damit das Signal gut Ubertragen wird.
T. (Test) TONE-Taste
Diese Taste funktioniert nur im DOLBY-Surround-Betrieb. Wenn
diese Taste gedrtickt wird, wird den angeschlossenen Lautspre-
chern nacheinander ein Testsignal zugefthrt.
Diese Funktion dient zum Einstellen der Gesamt-Lautstarke-Balance
des Surround-Systems mit dem Fernbedienungsgeber.
Zum Aufheben des Testtons die Taste noch einmal driicken.
DELAY-Taste
Diese Taste driicken, um die Verzégerungszeit fir Surround-Klang
flinf Sekunden lang anzuzeigen. Die Verzégerungszeit kann in dieser
Zeit mit dieser Taste verandert werden.
FL-Anzeige
Zeigt den Empfangsmodus, Einstellungen und verschiedene andere
Betriebsarten an.
ACOUSTIC-Taste
In dem Akustikspeicher k6nnen bis zu 5 Einstellungen fiir Surround-
Modus, Mittenmodus, Verzdgerungszeit und Lautstarke gespei-
chert werden.
Diese Taste wird verwendet, wenn Einstellungen im Akustikspeicher
abgelegt oder von dort aufgerufen werden.
Zifferntasten 1 bis 9
Diese Tasten dienen zum Eingeben der Nummern von Vorwahi-
sendern des Tuners oder von Speichernummern im Akustikspeicher.
0/CL (Clear)-Taste
Diese Taste dient je nach Betriebsart als “O”-Taste oder als L6scht-
aste.
P.SCAN-Taste (Preset Scan)
Diese Taste dient zum automatischen Anspielen der Vorwahlsender
des Tuners. Wenn diese Taste gedriickt wird, blinkt die Angabe
“PRESET SCAN” im Display und der Tuner beginnt, die Vorwahl-
sender kurz anzuspielen.
Speichertaste MEMO
Diese Taste dient zur Eingabe der Speicnerplatznummern fir Vor-
wahisender, der Speicherplatznummern fur Akustikeinstellungen
und zur Eingabe von Zeiteinstellungen.
Lautstarkeregler
Hiermit wird die Lautstarke eingestellt. Den Drehknopf in rechts-
herum drehen, um die Lautstarke zu erhdhen.
Hiermit wird die Lautstarke der vorderen, mittleren und Surround-
Lautsprecher gleichzeitig eingestellt. Dieser Drehknopf kann auch
mit dem Fernbedienungsgeber betatigt werden.
31
SPEAKERS-Wahitasten
Mit diesen Tasten kénnen die Lautsprechersysteme 1 und 2 - auch
beide kombiniert - gewahlt werden.
HINWEIS:
Lautsprechersystem 1 wahlen, wenn der Surround-Modus ein-
geschaltet ist.
Wenn der Surround-Modus eingeschaltet wird, wahrend beide
Lautsprechersysteme 1 und 2 angewahit sind, wird die Wahl
von Lautsprechersystem 2 automatisch aufgehoben.
SURR. MODE-Taste
Mit dieser Taste wird der Surround-Betrieb gewahit (DOLBY,
MATRIX, HALL oder SIMULATED STEREO). Wenn keine der
Surround-Modus-Anzeigen leuchtet, ist das Gerat auf normale Ste-
reo-Wiedergabe geschaltet.
CENTER-MODE-Taste
Diese Taste ist nur im DOLBY-Surround-Betrieb wirksam und dient
zur Wahl von NORMAL-, PHANTOM- oder WIDE-Modus - je nach
Vorhandensein und Art des im Surround-System verwendeten Mitten-
lautsprechers. Die CENTER-MODE-Anzeige erlischt, wenn ein ande-
rer Surround-Betrieb als DOLBY gewahit wird.
PHONES-Buchse fiir Stereo-Kopfhérer
An diese Buchse kann ein normaler Stereo-Kopfhérer angeschlos-
sen werden.
HINWEIS:
Bei Verwendung eines Kopfhérers den SURROUND-MODUS
ausschatten.
SLEEP-Taste
Mit dieser Taste wird der Schlummer-Timer eingestelit.
Funktionstasten
Diese Tasten dienen zum Wahlen der wiederzugebenden oder
aufzunehmenden Signalquelle. Die gewahlte Signalquelle wird an-
gezeigt.
BASS EOQ-Taste
Diese Taste drticken, um die tiefen Téne zusatzlich zu verstarken,
besonders bei Film-Tonspuren. Diese Taste erneut driicken, um die
Verstarkung der tiefen Téne auszuschalten.
MODE-Taste
Wenn das FM-Band (UKW) gewéahlt ist, diese Taste driicken, um auf
Auto-Stereo-Betrieb oder Mono-Betrieb umzuschalten. Im Auto-
Stereo-Betrieb leuchtet die AUTO-Anzeige auf.
AM und FM-Taste
Diese Taste drucken, um den Wellenbereich des Tuners zu wahlen.
Bei jedem Drticken der AM-Taste wird der Wellenbereich abwech-
selnd zwischen MW und LW umgeschaltet.
Klangregler BASS und TREBLE
Diese Regler dienen zum Einstellen des Klangs durch Verstarken
oder Abschwachen der tiefen und hohen Frequenzen. Der Frequenz-
bereich jedes Reglers wird verstarkt, wenn der Regier in "+"-
Richtung gedreht wird und abgeschwacht, wenn der Regler in “—"-
Richtung gedreht wird.
TREBLE: Zum Einstellen des Klangs von hohen Ténen.
BASS: Zum Einstelien des Klangs von tiefen Ténen.
PRESET UP und DOWN Tasten
Bei Tuner-Empfang kann mit diesen Tasten ein Vorwahlsender mit
hdherer bzw. niedrigerer Speicherplatznummer gewahlt werden.
TUNING UP und DOWN Tasten
Bei Tuner-Empfang kann mit diesen Tasten die Empfangsfrequenz
erhdht bzw. verringert werden.
BALANCE-Regler
Mit diesem Regler wird die Klang-Balance zwischen dem rechten
und dem linken Kanal von Lautsprechern und Kopfhérer eingestellt.
