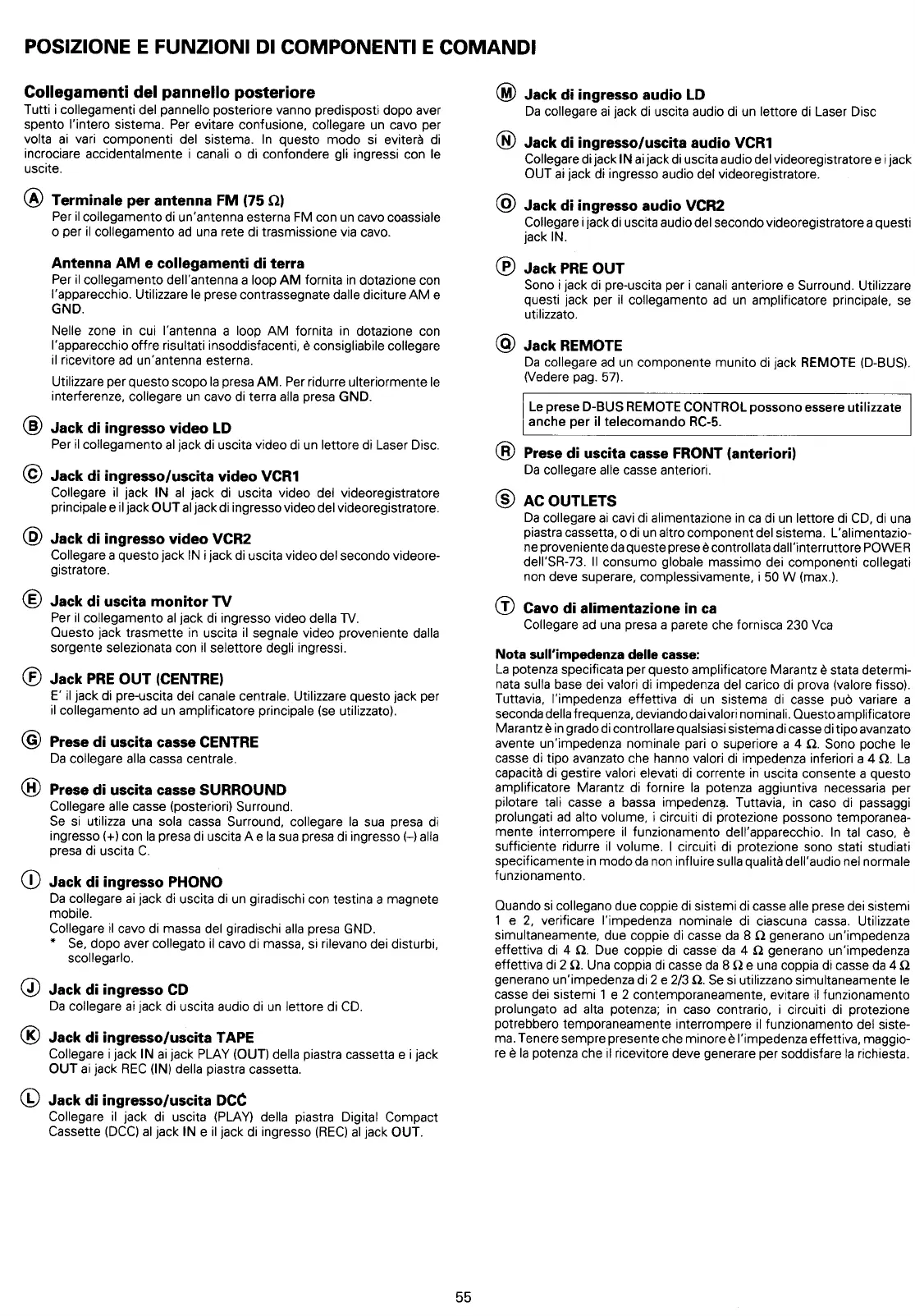

POSIZIONE
E
FUNZIONI
DI
COMPONENTI
E
COMANDI
Collegamenti
del
pannello
posteriore
Tutti
i
collegamenti
del
pannelio
posteriore
vanno
predisposti
dopo
aver
spento
l'intero
sistema.
Per
evitare
confusione,
collegare
un cavo
per
volta
ai
vari
componenti
del
sistema.
In
questo
modo
si
evitera
di
incrociare
accidentalmente
i
canali
o
di
confondere
gli
ingressi
con
le
uscite.
@)
®
©
© ®
)
©)
®
®
©
Terminale
per
antenna
FM
(75
Q)
Per
il
collegamento
di
un’antenna
esterna
FM
con
un
cavo
coassiale
0
per
il
collegamento
ad
una
rete
di
trasmissione
via
cavo.
Antenna
AM
collegamenti
di
terra
Per
il
collegamento
dell’antenna
a
loop
AM
fornita
in
dotazione
con
\‘apparecchio.
Utilizzare
le
prese
contrassegnate
dalle
diciture
AM
e
GND.
Nelle
zone
in
cui
l'antenna
a
loop
AM
fornita
in
dotazione
con
l‘apparecchio
offre
risultati
insoddisfacenti,
6
consigliabile
collegare
il
ricevitore
ad
un’antenna
esterna.
Utilizzare
per
questo
scopo
la
presa
AM.
Per
ridurre
ulteriormente
le
interferenze,
collegare
un
cavo
di
terra
alla
presa
GND.
Jack
di
ingresso
video
LD
Per
il
collegamento
al
jack
di
uscita
video
di
un
lettore
di
Laser
Disc.
Jack
di
ingresso/uscita
video
VCR1
Collegare
il
jack
IN
al
jack
di
uscita
video
del
videoregistratore
principale
i]
jack
OUT
al
jack
di
ingresso
video
del
videoregistratore.
Jack
di
ingresso
video
VCR2
Collegare
a
questo
jack
IN
i
jack
di
uscita
video
del
secondo
videore-
gistratore.
Jack
di
uscita
monitor
TV
Per
il
collegamento
al
jack
di
ingresso
video
della
TV.
Questo
jack
trasmette
in
uscita
il
segnale
video
proveniente
dalla
sorgente
selezionata
con
il
selettore
degli
ingressi.
Jack
PRE
OUT
(CENTRE)
E'
il
jack
di
pre-uscita
dei
canale
centrale.
Utilizzare
questo
jack
per
il
collegamento
ad un
amplificatore
principale
(se
utilizzato).
Prese
di
uscita
casse
CENTRE
Da
collegare
alla
cassa
centrale.
Prese
di
uscita
casse
SURROUND
Collegare
alle
casse
(posteriori)
Surround.
Se
si
utilizza
una
sola
cassa
Surround,
collegare
la
sua
presa
di
ingresso
(+)
con
la
presa
di
uscita
A
e
la
sua
presa
di
ingresso
(-)
alla
presa
di
uscita
C.
Jack
di
ingresso
PHONO
Da
collegare
ai
jack
di
uscita
di
un
giradischi
con
testina
a
magnete
mobile.
Collegare
il
cavo
di
massa
del
giradischi
alla
presa
GND.
*
Se,
dopo
aver
collegato
il
cavo
di
massa,
si
rilevano dei
disturbi,
scollegarlo.
Jack
di
ingresso
CD
Da
coilegare
ai
jack
di
uscita
audio
di
un
lettore
di
CD.
Jack
di
ingresso/uscita
TAPE
Collegare
i
jack
IN
ai
jack
PLAY
(OUT)
della
piastra
cassetta
e
i
jack
OUT
ai
jack
REC
(IN)
della
piastra
cassetta.
Jack
di
ingresso/uscita
DCC
Collegare
il
jack
di
uscita
(PLAY)
della
piastra
Digital
Compact
Cassette
(DCC)
al
jack
IN
il
jack
di
ingresso
(REC)
al
jack
OUT.
55
Jack
di
ingresso
audio
LD
Da
collegare
ai
jack
di
uscita
audio
di
un
lettore
di
Laser
Disc
Jack
di
ingresso/uscita
audio
VCR1
Collegare
di
jack
IN
ai
jack
di
uscita
audio
del
videoregistratore
e
i
jack
OUT
ai
jack
di
ingresso
audio
del
videoregistratore.
©
Jack
di
ingresso
audio
VCR2
Collegare
i
jack
di
uscita
audio
del
secondo
videoregistratore
a
questi
jack
IN.
Jack
PRE
OUT
Sono
i
jack
di
pre-uscita
per
i
canali
anteriore
e
Surround.
Utilizzare
questi
jack
per
il
collegamento
ad un
amplificatore
principale,
se
utilizzato.
Jack
REMOTE
Da
collegare
ad
un
componente
munito
di
jack
REMOTE
(D-BUS).
(Vedere
pag.
57).
Le
prese
D-BUS
REMOTE
CONTROL
possono
essere
utilizzate
anche
per
il
telecomando
RC-5.
@
Prese
di
uscita
casse
FRONT
(anteriori)
Da
collegare
alle
casse
anteriori.
AC
OUTLETS
Da
collegare
ai
cavi
di
alimentazione
in
ca
di
un
lettore
di
CD,
di
una
piastra
cassetta,
o
di
un
altro
component
del
sistema.
L’alimentazio-
ne
proveniente
da queste
prese é
controllata
dall‘interruttore
POWER
dell'SR-73.
||
consumo
globale
massimo
dei
componenti
collegati
non
deve
superare,
complessivamente,
i
50
W
(max.).
@
Cavo
di
alimentazione
in
ca
Collegare
ad
una
presa
a
parete
che
fornisca
230 Vca
Nota
sull‘impedenza
delle
casse:
La
potenza
specificata
per
questo
amplificatore
Marantz
é
stata
determi-
nata
sulla
base
dei
valori
di
impedenza
del
carico
di
prova
(valore
fisso).
Tuttavia,
l'impedenza
effettiva
di
un
sistema
di
casse
pud
variare
a
seconda
della
frequenza,
deviando
dai
valorinominali.
Questo
amplificatore
Marantz
é@
in
grado
di
controllare
qualsiasi
sisterna
di
casse
di
tipo
avanzato
avente
un‘impedenza
nominale
pari
o
superiore
a
4
Q.
Sono
poche
le
casse
di
tipo
avanzato
che
hanno
valori
di
impedenza
inferiori
a
4
Q.
La
capacita
di
gestire
valor!
elevati
di
corrente
in
uscita
consente
a
questo
amplificatore
Marantz
di
fornire
la
potenza
aggiuntiva
necessaria
per
pilotare
tali
casse
a
bassa
impedenza.
Tuttavia,
in
caso
di
passaggi
prolungati
ad
alto
volume,
i
circuiti
di
protezione
possono
temporanea-
mente
interrompere
il
funzionamento
dell’apparecchio.
In
tal
caso,
é
sufficiente
ridurre
il
volume.
|
circuiti
di
protezione
sono
stati
studiati
specificamente
in
modo
da
non
influire
sulla
qualita
dell’audio
nel
normale
funzionamento.
Quando
si
collegano
due
coppie
di
sistemi
di
casse
alle
prese
dei
sistemi
1
e
2,
verificare
l'impedenza
nominale
di
ciascuna
cassa.
Utilizzate
simultaneamente,
due
coppie
di
casse
da 8
Q
generano
un‘impedenza
effettiva
di
4
Q.
Due
coppie
di
casse
da
4
Q
generano
un‘impedenza
effettiva
di
2:2.
Una
coppia
di
casse
da 8
2
e
una
coppia
di
casse
da
4.Q
generano
un’impedenza
di
2 e
2/3
Q.
Se
si
utilizzano
simultaneamente
le
casse
dei
sistemi
1
e
2
contemporaneamente,
evitare
il
funzionamento
prolungato
ad
alta
potenza;
in
caso
contrario,
i
circuiti
di
protezione
potrebbero
temporaneamente
interrompere
il
funzionamento
del
siste-
ma.
Tenere
sempre
presente
che
minore
é
l‘impedenza
effettiva,
maggio-
re
é
la
potenza
che
il
ricevitore
deve
generare
per
soddisfare
Ia
richiesta.
