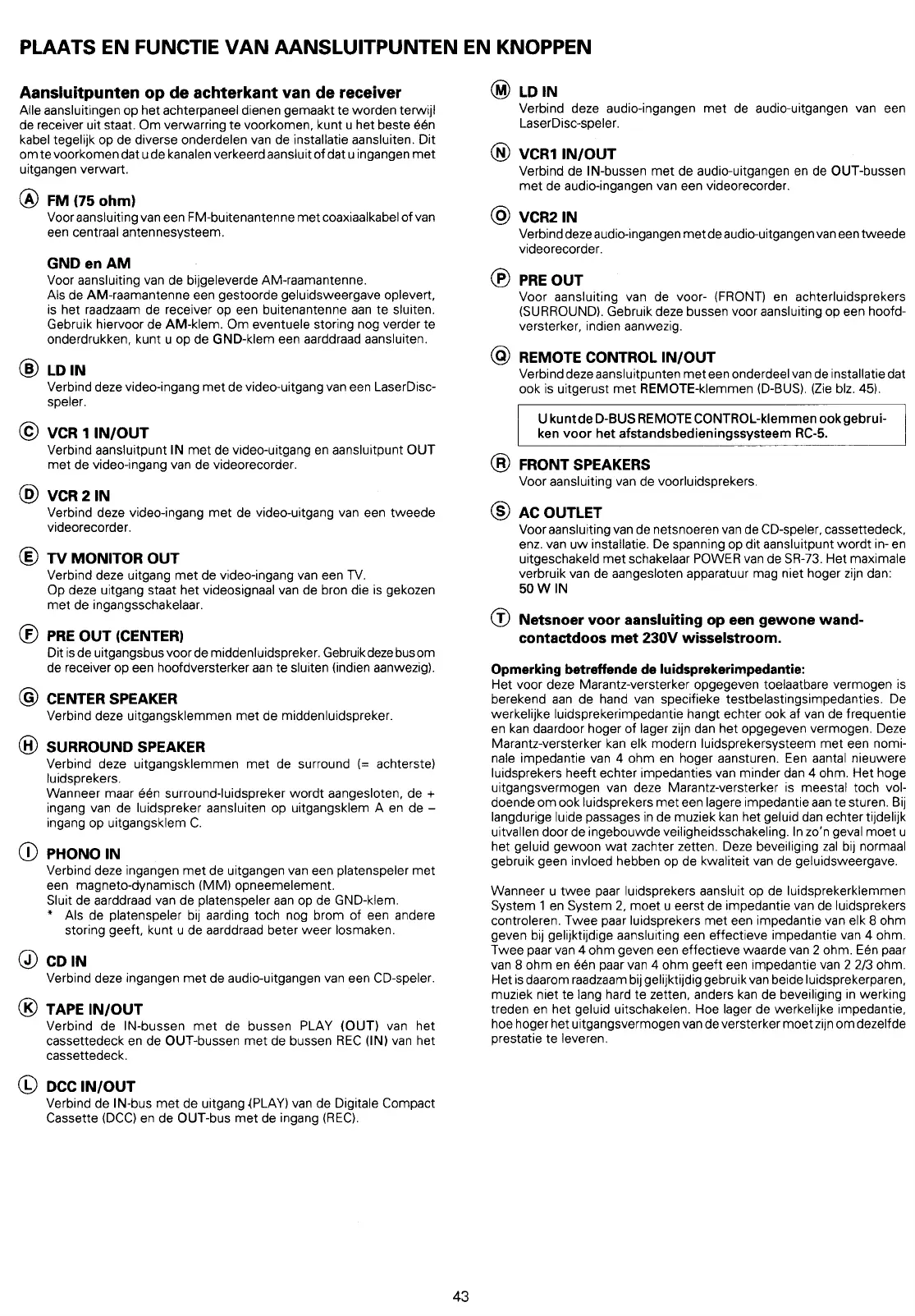

PLAATS EN FUNCTIE VAN AANSLUITPUNTEN EN KNOPPEN
Aansluitpunten op de achterkant van de receiver
Alle aansluitingen op het achterpaneei dienen gemaakt te worden terwij!
de receiver uit staat. Om verwarring te voorkomen, kunt u het beste één
kabel tegelijk op de diverse onderdelen van de installatie aansluiten. Dit
om te voorkomen dat u de kanalen verkeerd aansluit of dat uingangen met
uitgangen verwart.
(A) FM (75 ohm)
Voor aansluiting van een FM-buitenantenne met coaxiaalkabel of van
een centraal antennesysteem.
GND en AM
Voor aansluiting van de bijgeleverde AM-raamantenne.
Als de AM-raamantenne een gestoorde geluidsweergave oplevert,
is het raadzaam de receiver op een buitenantenne aan te sluiten.
Gebruik hiervoor de AM-klem. Om eventuele storing nog verder te
onderdrukken, kunt u op de GND-kiem een aarddraad aansluiten.
@
LD IN
Verbind deze video-ingang met de video-uitgang van een LaserDisc-
speler.
VCR 1 IN/OUT
Verbind aansluitpunt IN met de video-uitgang en aansluitpunt OUT
met de video-ingang van de videorecorder.
VCR 2 IN
Verbind deze video-ingang met de video-uitgang van een tweede
videorecorder.
®
© ©
TV MONITOR OUT
Verbind deze uitgang met de video-ingang van een TV.
Op deze uitgang staat het videosignaal van de bron die is gekozen
met de ingangsschakelaar.
@)
PRE OUT (CENTER)
Dit is de uitgangsbus voor de middenluidspreker. Gebruik deze bus om
de receiver op een hoofdversterker aan te sluiten (indien aanwezig).
©)
CENTER SPEAKER
Verbind deze uitgangsklemmen met de middenluidspreker.
(WH) SURROUND SPEAKER
Verbind deze uitgangsklemmen met de surround (= achterste)
luidsprekers.
Wanneer maar één surround-luidspreker wordt aangesloten, de +
ingang van de luidspreker aansluiten op uitgangsklem A en de -
ingang op uitgangsklem C.
@) PHONO IN
Verbind deze ingangen met de uitgangen van een platenspeler met
een magneto-dynamisch (MM) opneemelement.
Sluit de aarddraad van de platenspeler aan op de GND-klem.
* Als de platenspeler bij aarding toch nog brom of een andere
storing geeft, kunt u de aarddraad beter weer losmaken.
@) CD IN
Verbind deze ingangen met de audio-uitgangen van een CD-speler.
(©) TAPE IN/OUT
Verbind de IN-bussen met de bussen PLAY (OUT) van het
cassettedeck en de OUT-bussen met de bussen REC (IN) van het
cassettedeck.
(© pec IN/OUT
Verbind de IN-bus met de uitgang (PLAY) van de Digitale Compact
Cassette (DCC) en de OUT-bus met de ingang (REC).
43
@) LDIN
Verbind deze audio-ingangen met de audio-uitgangen van een
LaserDisc-speler.
(N) VCR1 IN/OUT
Verbind de IN-bussen met de audio-uitgangen en de OUT-bussen
met de audio-ingangen van een videorecorder.
©) vcr2 IN
Verbind deze audio-ingangen met de audio-uitgangen van een tweede
videorecorder.
(P) PRE OUT
Voor aansluiting van de voor- (FRONT) en achterluidsprekers
(SURROUND). Gebruik deze bussen voor aansluiting op een hoofd-
versterker, indien aanwezig.
@) REMOTE CONTROL IN/OUT
Verbind deze aansluitpunten met een onderdeel van de installatie dat
ook is uitgerust met REMOTE-klemmen (D-BUS). (Zie blz. 45).
Ukuntde D-BUS REMOTE CONTROL-klemmen ook gebrui-
ken voor het afstandsbedieningssysteem RC-5.
®) FRONT SPEAKERS
Voor aansluiting van de voorluidsprekers.
(S) AC OUTLET
Voor aansluiting van de netsnoeren van de CD-speler, cassettedeck,
enz. van uw installatie. De spanning op dit aansluitpunt wordt in- en
uitgeschakeld met schakelaar POWER van de SR-73. Het maximale
verbruik van de aangesloten apparatuur mag niet hoger zijn dan:
50 WIN
®) Netsnoer voor aansluiting op een gewone wand-
contactdoos met 230V wisselstroom.
Opmerking betreffende de luidsprekerimpedantie:
Het voor deze Marantz-versterker opgegeven toelaatbare vermogen is
berekend aan de hand van specifieke testbelastingsimpedanties. De
werkelijke luidsprekerimpedantie hangt echter ook af van de frequentie
en kan daardoor hoger of lager zijn dan het opgegeven vermogen. Deze
Marantz-versterker kan elk modern luidsprekersysteem met een nomi-
nale impedantie van 4 ohm en hoger aansturen. Een aantal nieuwere
luidsprekers heeft echter impedanties van minder dan 4 ohm. Het hoge
uitgangsvermogen van deze Marantz-versterker is meestal toch vol-
doende om ook luidsprekers met een lagere impedantie aan te sturen. Bij
langdurige luide passages in de muziek kan het geluid dan echter tijdelijk
uitvallen door de ingebouwde veiligheidsschakeling. In zo’n geval moet u
het geluid gewoon wat zachter zetten. Deze beveiliging zal bij normaal
gebruik geen invioed hebben op de kwaliteit van de geluidsweergave.
Wanneer u twee paar luidsprekers aansluit op de luidsprekerklemmen
System 1 en System 2, moet u eerst de impedantie van de luidsprekers
controleren. Twee paar luidsprekers met een impedantie van elk 8 ohm
geven bij gelijktijdige aansluiting een effectieve impedantie van 4 ohm.
Twee paar van 4 ohm geven een effectieve waarde van 2 ohm. Eén paar
van 8 ohm en één paar van 4 ohm geeft een impedantie van 2 2/3 ohm.
Hetis daarom raadzaam bij gelijktijdig gebruik van beide luidsprekerparen,
muziek niet te lang hard te zetten, anders kan de beveiliging in werking
treden en het geluid uitschakelen. Hoe lager de werkelijke impedantie,
hoe hoger het uitgangsvermogen van de versterker moet zijn om dezelfde
prestatie te leveren.
