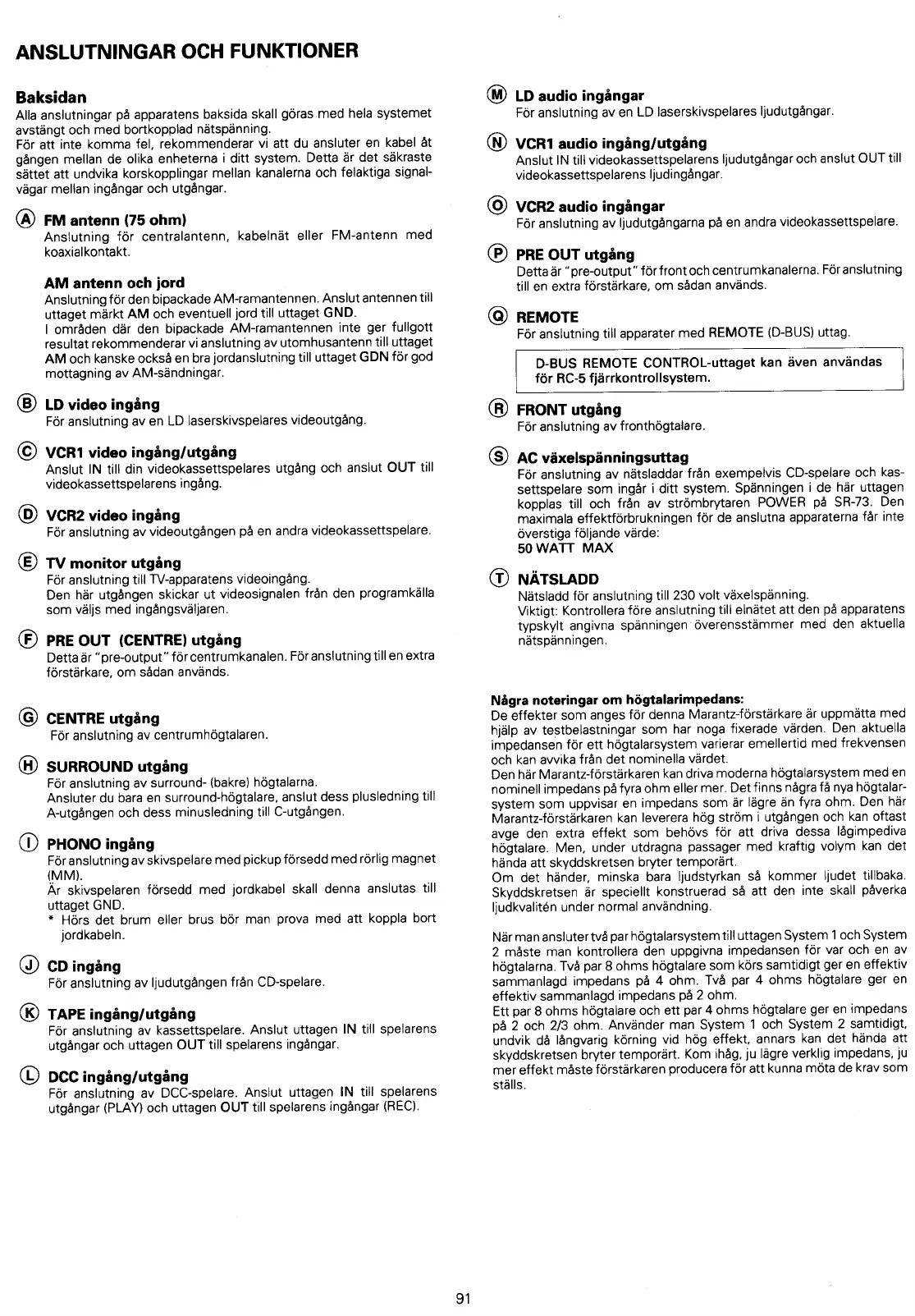

ANSLUTNINGAR OCH FUNKTIONER
Baksidan
Alla anslutningar pa apparatens baksida skall gras med hela systemet
avstangt och med bortkoppiad natspanning.
Fér att inte komma fel, rekommenderar vi att du ansluter en kabel at
gangen mellan de olika enheterna i ditt system. Detta ar det sakraste
sattet att undvika korskopplingar mellan kanalerna och felaktiga signal-
vagar mellan ingangar och utgangar.
(@) FM antenn (75 ohm)
Ansiutning fér centralantenn, kabelnat eller FM-antenn med
koaxialkontakt.
AM antenn och jord
Anslutning for den bipackade AM-ramantennen. Anslut antennen till
uttaget markt AM och eventuell jord till uttaget GND.
| omraden dar den bipackade AM-ramantennen inte ger fullgott
resultat rekommenderar vi anslutning av utomhusantenn till uttaget
AM och kanske ocksa en bra jordanslutning till uttaget GDN fér god
mottagning av AM-sandningar.
@®
LD video ingang
Fér anslutning av en LD laserskivspelares videoutgang.
VCR1 video ingang/utgang
Anslut IN till din videokassettspelares utgang och anslut OUT till
videokassettspelarens ingang.
VCR2 video ingang
Fér anslutning av videoutgangen pa en andra videokassettspelare.
®
®@
©
TV monitor utgang
For anslutning till TV-apparatens videoingang.
Den har utgangen skickar ut videosignalen fran den programkalla
som valjs med ingangsvaljaren.
@)
PRE OUT (CENTRE) utgang
Detta ar “pre-output” for centrumkanalen. Fér anslutning till en extra
férstarkare, om s4dan anvands.
@ CENTRE utgang
Fér anslutning av centrumhdgtalaren.
(H) SURROUND utgang
Fér anslutning av surround- (bakre) hégtalarna.
Ansluter du bara en surround-hégtalare, anslut dess plusledning till
A-utgangen och dess minusledning till C-utgangen.
CD) PHONO ingang
Fér anslutning av skivspelare med pickup forsedd med rérlig magnet
(MM).
Ar skivspelaren férsedd med jordkabel skall denna anslutas till
uttaget GND.
* HOrs det brum eller brus bér man prova med att koppla bort
jordkabein.
®D CD ingang
For anslutning av ljudutgangen fran CD-spelare.
«®) TAPE ingang/utgang
Fér anslutning av kassettspelare. Anslut uttagen IN till spelarens
utgangar och uttagen OUT till spelarens ingangar.
© DCC ingang/utgang
Fér anslutning av DCC-spelare. Anslut uttagen IN till spelarens
utgangar (PLAY) och uttagen OUT till spelarens ingangar (REC).
91
(™) LD audio ingangar
Fér anslutning av en LD laserskivspelares ljudutgangar.
VCR1 audio ingang/utgang
Anslut IN till videokassettspelarens Ijudutgangar och anslut OUT till
videokassettspelarens ljudingangar.
VCR2 audio ingangar
Fér anslutning av ljudutgangarna pa en andra videokassettspelare.
PRE OUT utgang
Detta ar “ pre-output” fér front och centrumkanalerna. Fér anslutning
till en extra forstarkare, om sadan anvands.
©®
®B9O
©
REMOTE
Fér anslutning till apparater med REMOTE (D-BUS) uttag.
D-BUS REMOTE CONTROL-uttaget kan d4ven anvandas
fér RC-5 fjarrkontrollsystem.
(R) FRONT utgang
Fér anslutning av fronthdgtalare.
© AC vaxelspanningsuttag
Fér anslutning av natsladdar fran exempelvis CD-spelare och kas-
settspelare som ingér i ditt system. Spanningen i de har uttagen
kopplas till och fran av strémbrytaren POWER pa SR-73. Den
maximala effektforbrukningen fér de anslutna apparaterna far inte
éverstiga féljande varde:
50 WATT MAX
@) NATSLADD
Natsladd fr anslutning till 230 volt vaxelspanning.
Viktigt: Kontrollera fére anslutning till elndtet att den pa apparatens
typskylt angivna spanningen overensstammer med den aktuella
natspanningen.
Nagra noteringar om hégtalarimpedans:
De effekter som anges far denna Marantz-férstarkare ar uppmatta med
hjdlp av testbelastningar som har noga fixerade varden. Den aktuella
impedansen fér ett hdgtalarsystem varierar emellertid med frekvensen
och kan awvika fran det nominella vardet.
Den har Marantz-forstarkaren kan driva moderna hégtalarsystem med en
nominell impedans pa fyra ohm eller mer. Det finns nagra fa nya hégtalar-
system som uppvisar en impedans som ar lagre 4n fyra ohm. Den har
Marantz-forstarkaren kan leverera hég strém i utgangen och kan oftast
avge den extra effekt som behdévs fér att driva dessa lagimpediva
hégtalare. Men, under utdragna passager med kraftig volym kan det
handa att skyddskretsen bryter temporart.
Om det hander, minska bara ljudstyrkan s& kommer ljudet tillbaka.
Skyddskretsen ar speciellt konstruerad s& att den inte skall paverka
\judkvalitén under normal anvandning.
Nar man ansluter tv par hégtalarsystem till uttagen System 1 och System
2 maste man kontrollera den uppgivna impedansen fér var och en av
hdégtalarna. Tva par 8 ohms hégtalare som kérs samtidigt ger en effektiv
sammanlagd impedans pa 4 ohm. Tva par 4 ohms hégtalare ger en
effektiv sammanlagd impedans pa 2 ohm.
Ett par 8 ohms hégtalare och ett par 4 ohms hégtalare ger en impedans
pa 2 och 2/3 ohm. Anvander man System 1 och System 2 samtidigt,
undvik da langvarig kérning vid hég effekt, annars kan det handa att
skyddskretsen bryter temporart. Kom ihag, ju lagre verklig impedans, ju
mer effekt maste forstarkaren producera fér att kunna moéta de krav som
stalls.
