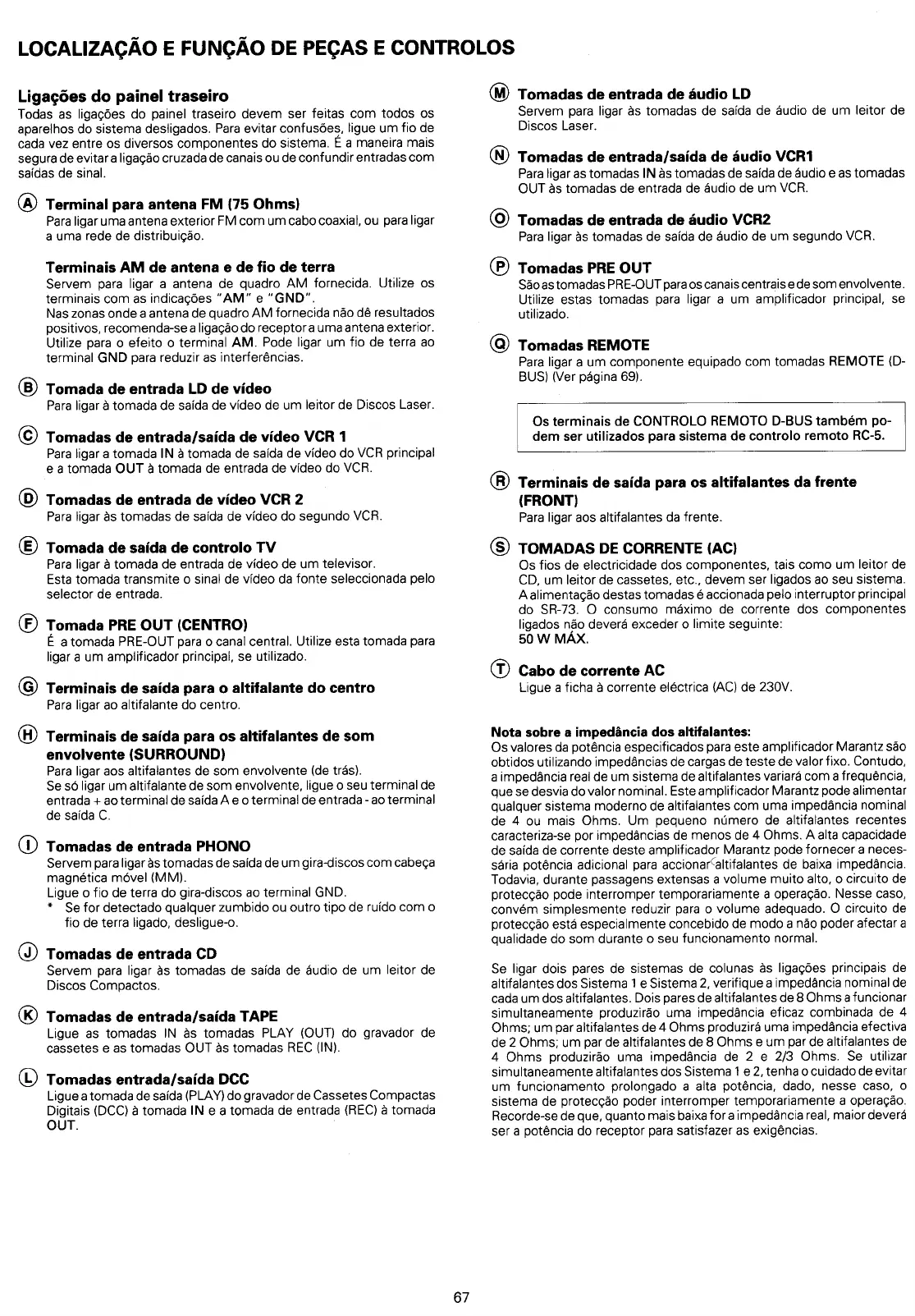

LOCALIZACAO
E
FUNCAO
DE
PEGAS
E
CONTROLOS
Ligagdes
do
painel
traseiro
Todas
as
ligacdes
do
painel
traseiro
devem
ser
feitas
com
todos
os
aparethos
do
sistema
desligados.
Para
evitar
confusdes,
ligue
um
fio
de
cada
vez
entre
os
diversos
componentes
do
sistema.
E
a
maneira
mais
segura
de
evitar
a
ligagéo
cruzada
de
canais
ou de
confundir
entradas
com
saidas
de
sinal.
@)
Terminal
para
antena
FM
(75
Ohms)
Para
ligar
uma
antena
exterior
FM
com
um
cabo
coaxial,
ou
para
ligar
a
uma
rede
de
distribuigao.
Terminais
AM
de
antena
e
de
fio
de
terra
Servem
para
ligar
a
antena
de
quadro
AM
fornecida.
Utilize
os
terminais
com
as
indicagées
“AM”
e
“GND”.
Nas
zonas
onde
a
antena
de
quadro
AM
fornecida
nao
resultados
positivos,
recomenda-se
a
ligacdo
do
receptor
a
umaantena
exterior.
Utilize
para
o
efeito
o
terminal
AM.
Pode
ligar
um
fio
de
terra
ao
terminal
GND
para
reduzir
as
interferéncias.
Tomada
de
entrada
LD
de
video
Para
ligar
4
tomada
de
saida
de
video
de
um
leitor
de
Discos
Laser.
@
Tomadas
de
entrada/saida
de
video
VCR
1
Para
ligar
a
tomada
IN
a
tomada
de
saida
de
video
do
VCR
principal
e
a
tomada
OUT
a
tomada
de
entrada
de
video
do
VCR.
Tomadas
de
entrada
de
video
VCR
2
Para
ligar
4s
tomadas
de
saida
de
video
do
segundo
VCR.
®™
© ©
Tomada
de
saida
de
controlo
TV
Para
ligar
4
tomada
de
entrada
de
video
de
um
televisor.
Esta
tomada
transmite
o
sinal
de
video
da
fonte
seleccionada
pelo
selector
de
entrada.
@
Tomada
PRE
OUT
(CENTRO)
E
atomada
PRE-OUT
para
o
canal
central.
Utilize
esta
tormada
para
ligar
a
um
amplificador
principal,
se
utilizado.
@
Terminais
de
saida
para
0
altifalante
do
centro
Para
ligar
ao
altifalante
do
centro.
)
Terminais
de
sada
para
os
altifalantes
de
som
envolvente
(SURROUND)
Para
ligar
aos
altifalantes
de
som
envolvente
(de
tras).
Se
so
ligar
um
altifalante
de
som
envolvente,
ligue
o
seu
terminal
de
entrada
+ ao
terminal
de
saida
A
e o
terminal
de
entrada
-
ao
terminal
de
saida
C.
(1)
Tomadas
de
entrada
PHONO
Servem
para
ligar
4s
tomadas
de
saida
de
um
gira-discos
com
cabeca
magnética
mdével
(MM).
Ligue
o
fio
de
terra
do
gira-discos
ao
terminal
GND.
*
Se
for
detectado
qualquer
zumbido
ou
outro
tipo
de
ruido
como
fio
de
terra
ligado,
desligue-o.
Tomadas
de
entrada
CD
Servem
para
ligar
as
tomadas
de
saida
de
audio
de
um
leitor
de
Discos
Compactos.
®)
Tomadas
de
entrada/saida
TAPE
Ligue
as
tomadas
IN
as
tomadas
PLAY
(OUT)
do
gravador
de
cassetes
e
as
tomadas
OUT
as
tomadas
REC
(IN).
©
Tomadas
entrada/saida
DCC
Ligue
a
tomada
de
saida
(PLAY)
do
gravador
de
Cassetes
Compactas
Digitais
(DCC)
4
tomada
IN
e
a
tomada
de
entrada
(REC)
a
tomada
OUT.
,
67
)
Tomadas
de
entrada
de
audio
LD
Servem
para
ligar
4s
tomadas
de
saida
de
audio
de
um
leitor
de
Discos
Laser.
(N)
Tomadas
de
entrada/saida
de
audio
VCR1
Para
ligar
as
tomadas
IN
as
tomadas
de
sajda
de
audio
e
as
tomadas
OUT
as
tomadas
de
entrada
de
audio
de
um
VCR.
©
Tomadas
de
entrada
de
audio
VCR2
Para
ligar
4s
tomadas
de
saida
de
audio
de
um
segundo
VCR.
(P)
Tomadas
PRE
OUT
S4o
as
tomadas
PRE-OUT
para
os
canais
centrais
e
de
som
envolvente.
Utilize
estas
tomadas
para
ligar
a
um
amplificador
principal,
se
utilizado.
@
Tomadas
REMOTE
Para
ligar
a
um
componente
equipado
com
tomadas
REMOTE
(D-
BUS)
(Ver
pagina
69).
Os
terminais
de
CONTROLO
REMOTO
D-BUS
também
po-
dem
ser
utilizados
para
sistema
de
controlo
remoto
RC-5.
®)
Terminais
de
saida
para
os
altifalantes
da
frente
(FRONT)
Para
ligar
aos
altifalantes
da
frente.
S)
TOMADAS
DE
CORRENTE
(AC)
Os
fios
de
electricidade
dos
componentes,
tais
como
um
leitor
de
CD,
um
leitor
de
cassetes,
etc.,
devem
ser
ligados
ao
seu
sistema.
Aalimentacao
destas
tomadas
é
accionada
pelo
interruptor
principal
do
SR-73.
O
consumo
maximo
de
corrente
dos
componentes
ligados
nao
devera
exceder
o
limite
seguinte:
50
W
MAX.
)
Cabo
de
corrente
AC
Ligue
a
ficha
4
corrente
eléctrica
(AC)
de
230V.
Nota
sobre
a
impedancia
dos
altifalantes:
Os
valores
da
poténcia
especificados
para
este
amplificador
Marantz
sao
obtidos
utilizando
impedancias
de
cargas
de
teste
de
valor
fixo.
Contudo,
a
impedancia
real
de
um
sistema
de
altifalantes
variaré
com
a
frequéncia,
que
se
desvia
do
valor
nominal.
Este
amplificador
Marantz
pode
alimentar
qualquer
sistema
moderno
de
altifalantes
com
uma
impedancia
nominal
de
4 ou
mais
Ohms.
Um
pequeno
numero
de
altifalantes
recentes
caracteriza-se
por
impedancias
de
menos
de
4
Ohms.
A
alta
capacidade
de
saida
de
corrente
deste
amplificador
Marantz
pode
fornecer
a
neces-
saria
poténcia
adicional
para
accionar‘altifalantes
de
baixa
impedancia.
Todavia,
durante
passagens
extensas
a
volume
muito
alto,
0
circuito
de
proteccao
pode
interromper
temporariamente
a
operacao.
Nesse
caso,
convém
simplesmente
reduzir
para
o
volume
adequado.
O
circuito
de
proteccdo
esta
especialmente
concebido
de
modo
a
nao
poder
afectar
a
qualidade
do
som
durante
o
seu
funcionamento
normal.
Se
ligar
dois
pares
de
sistemas
de
colunas
as
ligagdes
principais
de
altifalantes
dos
Sistema
1
e
Sistema
2,
verifique a
impedancia
nominal
de
cada
um
dos
altifalantes.
Dois
pares
de
altifalantes
de
8
Ohms
a
funcionar
simultaneamente
produziraéo
uma
impedancia
eficaz
combinada
de
4
Ohms;
um
par
altifalantes
de
4
Ohms
produzira
uma
impedancia
efectiva
de
2
Ohms;
um
par
de
altifalantes
de
8
Ohms
e
um
par
de
altifalantes
de
4
Ohms
produziréo
uma
impedancia
de
2 e
2/3
Ohms.
Se
utilizar
simultaneamente
altifalantes
dos
Sistema
1
e
2,
tenha
o
cuidado
de
evitar
um
funcionamento
prolongado
a
alta
poténcia,
dado,
nesse
caso,
o
sistema
de
protec¢do
poder
interromper
temporariamente
a
operacao.
Recorde-se
de
que,
quanto
mais
baixa
for
a
impedancia
real,
maior
devera
ser
a
poténcia
do
receptor
para
satisfazer
as
exigéncias.
