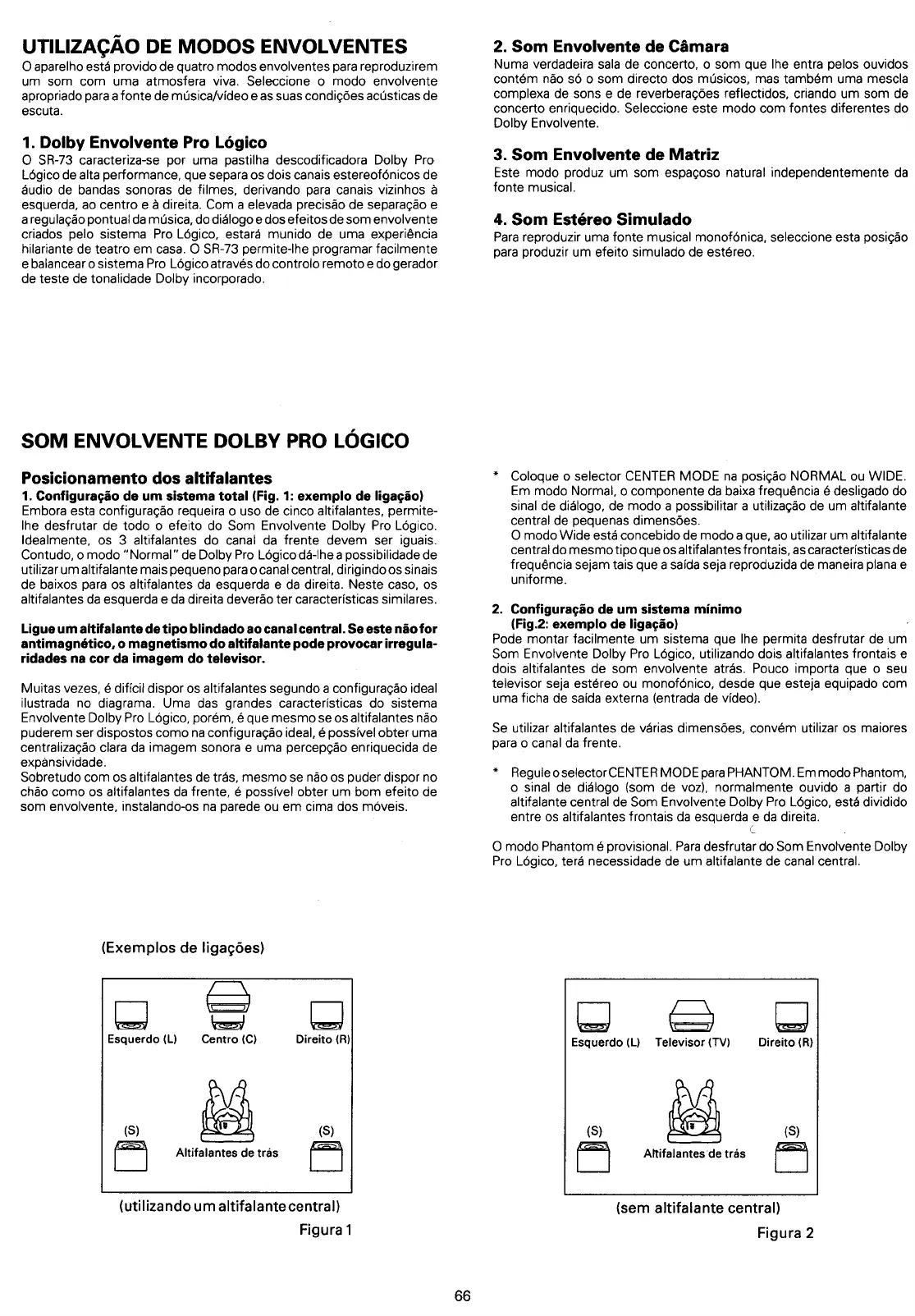

UTILIZAGAO DE MODOS ENVOLVENTES
O aparelho esta provide de quatro modos envolventes para reproduzirem
um som com uma atmosfera viva. Seleccione o modo envolvente
apropriado para a fonte de musica/video e as suas condigées acusticas de
escuta.
1. Doiby Envolvente Pro Logico
O SR-73 caracteriza-se por uma pastilha descodificadora Dolby Pro
Légico de alta performance, que separa os dois canais estereofénicos de
audio de bandas sonoras de filmes, derivando para canais vizinhos a
esquerda, ao centro e a direita. Com a elevada precisao de separacao e
aregulagao pontua! da musica, do didlogo e dos efeitos de som envolvente
criados pelo sistema Pro Légico, estaraé munido de uma experiéncia
hilariante de teatro em casa. O SR-73 permite-lhe programar facilmente
e balancear o sistema Pro Légico através do controlo remoto e do gerador
de teste de tonalidade Dolby incorporado.
SOM ENVOLVENTE DOLBY PRO LOGICO
Posicionamento dos altifalantes
1. Configuragdo de um sistema total (Fig. 1: exemplo de ligagao)
Embora esta configuragao requeira o uso de cinco altifalantes, permite-
lhe desfrutar de todo o efeito do Som Envolvente Dolby Pro Ldgico.
Idealmente, os 3 altifalantes do canal da frente devem ser iguais.
Contudo, o modo “Normal” de Dolby Pro Légico da-ihe a possibilidade de
utilizar um altifalante mais pequeno para o canal central, dirigindo os sinais
de baixos para os altifalantes da esquerda e da direita. Neste caso, os
altifalantes da esquerda e da direita deverdo ter caracteristicas similares.
Ligue um altifalante de tipo blindado ao canal central. Se este nao for
antimagnético, o magnetismo do altifalante pode provocar irregula-
ridades na cor da imagem do televisor.
Muitas vezes, é dificil dispor os altifalantes segundo a configuragao ideal
ilustrada no diagrama. Uma das grandes caracteristicas do sistema
Envolvente Dolby Pro Ldgico, porém, é que mesmo se os altifalantes nao
puderem ser dispostos como na configuracao ideal, é possivel obter uma
centralizagao clara da imagem sonora e uma percep¢ao enriquecida de
expansividade.
Sobretudo com os altifalantes de tras, mesmo se nao os puder dispor no
chao como os aitifalantes da frente, 6 possivel obter um bom efeito de
som envolvente, instalando-os na parede ou em cima dos moveis.
(Exemplos de ligagées)
a
7 (oe y
Esquerdo (L) Centro (C) Direito (R)
(S) (S)
Kese\ c———\
Altifalantes de tras
(utilizando um altifalante central)
Figura 1
66
2. Som Envolvente de Camara
Numa verdadeira sala de concerto, o som que Ihe entra pelos ouvidos
contém nao sé o som directo dos musicos, mas também uma mescla
complexa de sons e de reverberagées reflectidos, criando um som de
concerto enriquecido. Seleccione este modo com fontes diferentes do
Dolby Envolvente.
3. Som Envolvente de Matriz
Este modo produz um som espacoso natural independentemente da
fonte musical.
4. Som Estéreo Simulado
Para reproduzir uma fonte musical monofénica, seleccione esta posigao
para produzir um efeito simulado de estéreo.
* Coloque o selector CENTER MODE na posigaéo NORMAL ou WIDE.
Em modo Normai, o componente da baixa frequéncia é desligado do
sinal de didlogo, de modo a possibilitar a utilizagao de um altifalante
central de pequenas dimensées.
O modo Wide esta concebido de modo a que, ao utilizar um altifalante
central do mesmo tipo que os altifalantes frontais, as caracteristicas de
frequéncia sejam tais que a saida seja reproduzida de maneira plana e
uniforme.
2. Configuragaéo de um sistema minimo
(Fig.2: exemplo de ligagao) ’
Pode montar facilmente um sistema que lhe permita desfrutar de um
Som Envolvente Dolby Pro Légico, utilizando dois altifalantes frontais e
dois altifalantes de som envolvente atras. Pouco importa que o seu
televisor seja estéreo ou monofénico, desde que esteja equipado com
uma ficha de saida externa (entrada de video).
Se utilizar altifalantes de varias dimensées, convém utilizar os maiores
para o canal da frente.
* Regule oselector CENTER MODE para PHANTOM. Em modo Phantom,
© sinal de didlogo (som de voz), normalmente ouvido a partir do
altifalante central de Som Envolvente Dolby Pro Légico, esta dividido
entre os altifalantes frontais da esquerda e da direita.
¢
O modo Phantom 6 provisional. Para desfrutar do Som Envolvente Dolby
Pro Légico, tera necessidade de um altifalante de canal central.
ba 7 S =
Esquerdo (L) Televisor (TV) Direito (R)
(S) (S)
ks CaN
Altifalantes de tras
(sem altifalante central)
Figura 2
