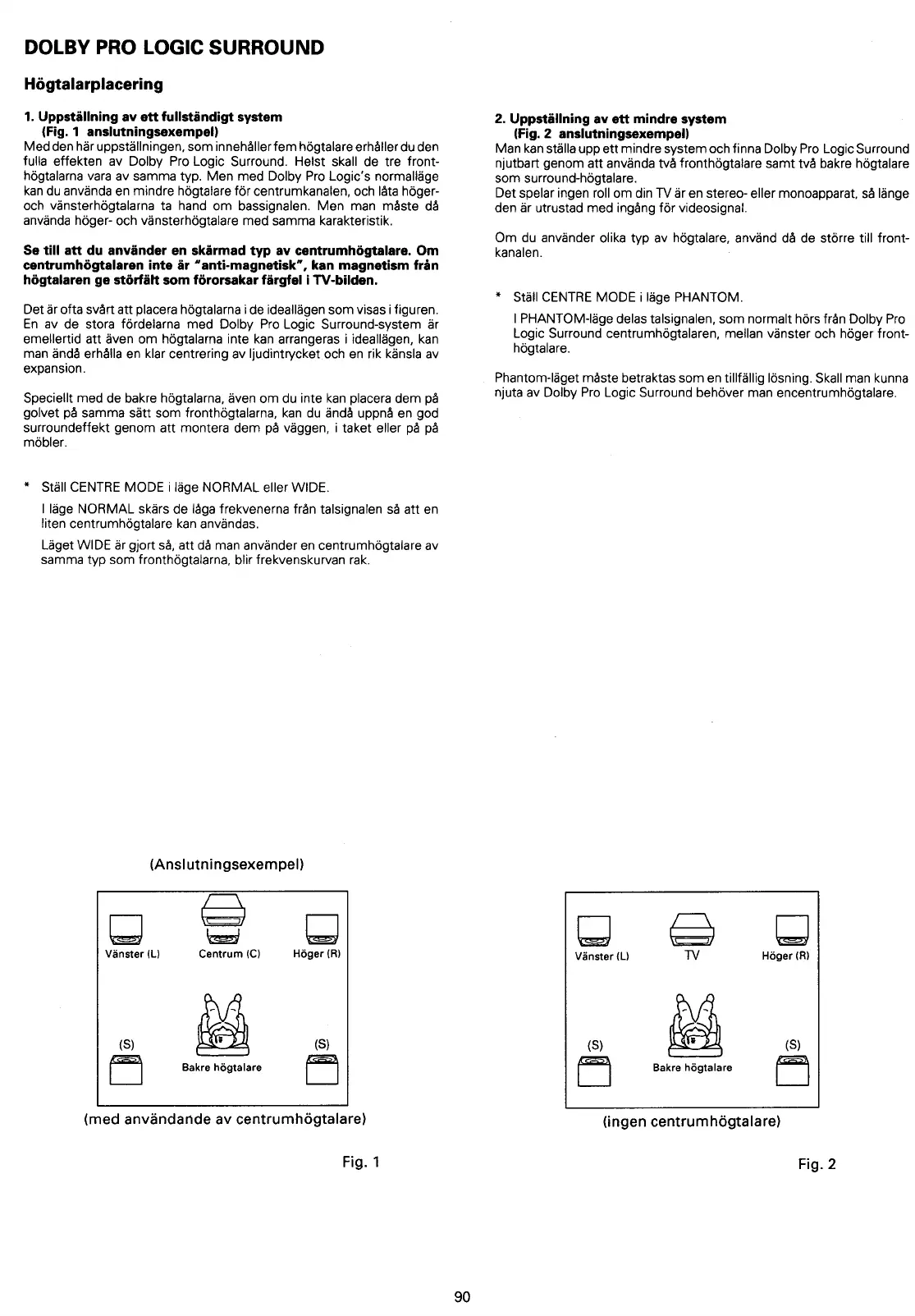

Marantz SR-73 - Dolby Pro Logic Surround

DOLBY PRO LOGIC SURROUND
Hégtalarplacering
1. Uppstallning av ett fullstandigt system
(Fig. 1 anslutningsexempel)
Med den har uppstallningen, som innehaller fem hégtalare erhaller du den
fulia effekten av Dolby Pro Logic Surround. Helst skall de tre front-
hdégtalarna vara av samma typ. Men med Dolby Pro Logic’s normallage
kan du anvanda en mindre hégtalare fér centrumkanalen, och lata héger-
och vansterhégtalarna ta hand om bassignalen. Men man méaste da
anvanda héger- och vansterhégtalare med samma karakteristik.
Se till att du anvander en skaérmad typ av centrumhégtalare. Om
centrumhégtalaren inte ar “anti-magnetisk”, kan magnetism fran
hégtalaren ge stérfalt som férorsakar fargfel i TV-bilden.
Det r ofta svart att placera hdgtalarna i de ideallagen som visas i figuren.
En av de stora férdelarna med Dolby Pro Logic Surround-system ar
emellertid att 2ven om hégtalarna inte kan arrangeras i ideallagen, kan
man anda erhdila en klar centrering av |judintrycket och en rik kansla av
expansion.
Speciellt med de bakre hégtalarna, 4ven om du inte kan placera dem pa
golvet pa samma satt som fronthégtalarna, kan du anda uppna en god
surroundeffekt genom att montera dem pa vaggen, i taket eller pa pa
mdbler.
* Stall CENTRE MODE i lage NORMAL eller WIDE.
| lage NORMAL sk€rs de laga frekvenerna fran talsignalen sa att en
liten centrumhdégtalare kan anvanaas.
Laget WIDE 4r gjort sa, att dad man anvander en centrumhdégtalare av
samma typ som fronthdégtalarna, blir frekvenskurvan rak.
(Anslutningsexempel)
=)
(ees
oesy Cees
Vanster (L) Centrum (C) Héger (R)
(S) (S)
Kee h ks
Bakre hégtalare
(med anvandande av centrumhégtalare)
Fig. 1
90
2. Uppstallning av ett mindre system
(Fig. 2 anslutningsexempel)
Man kan stalla upp ett mindre system och finna Dolby Pro Logic Surround
njutbart genom att anvanda tva fronthégtalare samt tva bakre hégtalare
som surround-hdégtalare.
Det spelar ingen roll om din TV ar en stereo- eller monoapparat, s& lange
den ar utrustad med ingang fdr videosignal.
Om du anvander olika typ av hégtalare, anvand da de stérre till front-
kanalen.
* Stall CENTRE MODE i lage PHANTOM.
| PHANTOM-lage delas talsignalen, som normalt hérs fran Dolby Pro
Logic Surround centrumhégtalaren, mellan vanster och héger front-
hégtalare.
Phantom-laget maste betraktas som en tillfallig l6sning. Skall man kunna
njuta av Dolby Pro Logic Surround behéver man encentrumhégtalare.
Ge Ge)
Vanster (L) TV Héger (R)
(S) (8)
KS
Bakre hégtalare
|
(ingen centrumhégtalare)
Fig. 2
