Miller Syncrowave 200 - Page 51

ENGLISH
OM-225 389 Page 47
803 775-B
. Hardware is common and
not available unless listed.
1
12
6
5
4
3
2
5
3
4
10
9
8
7
11
9
8
7
13

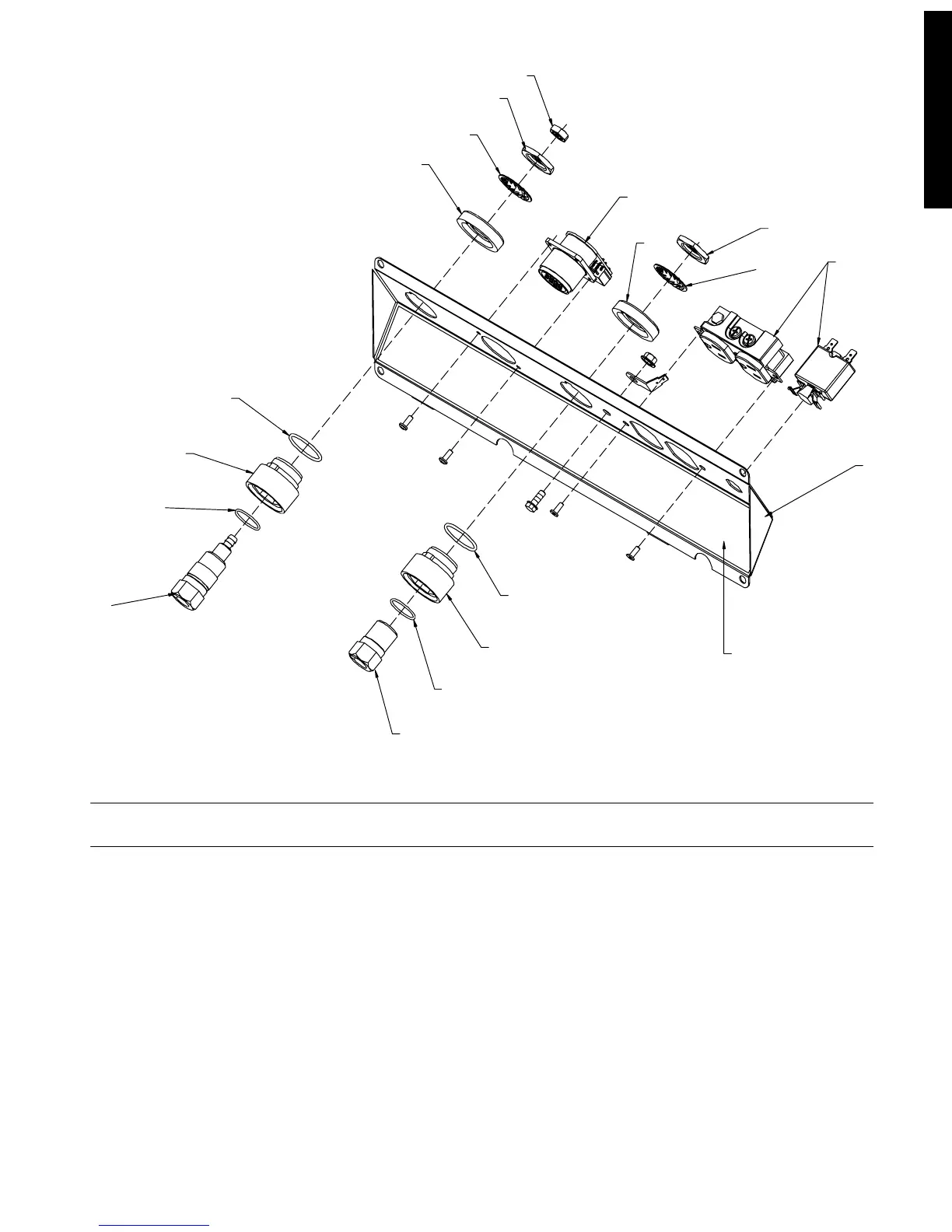

Figure 10-2. Panel, Lower Dinse Connector Assembly
Description
Part
No.
Dia.
Mkgs.
223 981
Item
No.
10-2. Panel, Lower Dinse Connector Assy (Figure 10-1 Item 56)
Quantity
1 213 109 PANEL, LOWER DINSE CONN 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 218 174 RECEPTACLE, W/LEADS & CIRCUIT BREAKER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 185 717 NUT, M20−1.5 1.00HEX .19H BRS LOCKING 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 229 338 WASHER, DOMED LOAD .812 ID X 1.450 OD X .070 THK 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 185 713 INSULATOR, BULKHEAD REAR 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 224 529 CONN, CIRC MS/CPC 14SKT SIZE 20 RCPT W/FILTERING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 185 718 O−RING, 0.989 ID X 0.070 H 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 185 712 INSULATOR, BULKHEAD FRONT 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 186 228 O−RING, 0.739 ID X 0.070 H 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 202 811 RECEPTACLE,TWIST LOCK ASSY 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 202 553 RECEPTACLE, TWIST LOCK BRASS POWER (FEMALE) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 218 784 LABEL, COMPONENT IDENTIFICATION 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 185 706 LNUT, M12−1.0 .62HEX .24H BRS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
