Mindray Spectrum - ECG Cable ESIS and Non ESIS

Spectrum
®
/Spectrum OR
™
Service Manual 0070-10-0556-02 1 - 15
Repair Information ECG Cable ESIS and Non ESIS
1.15 ECG Cable ESIS and Non ESIS

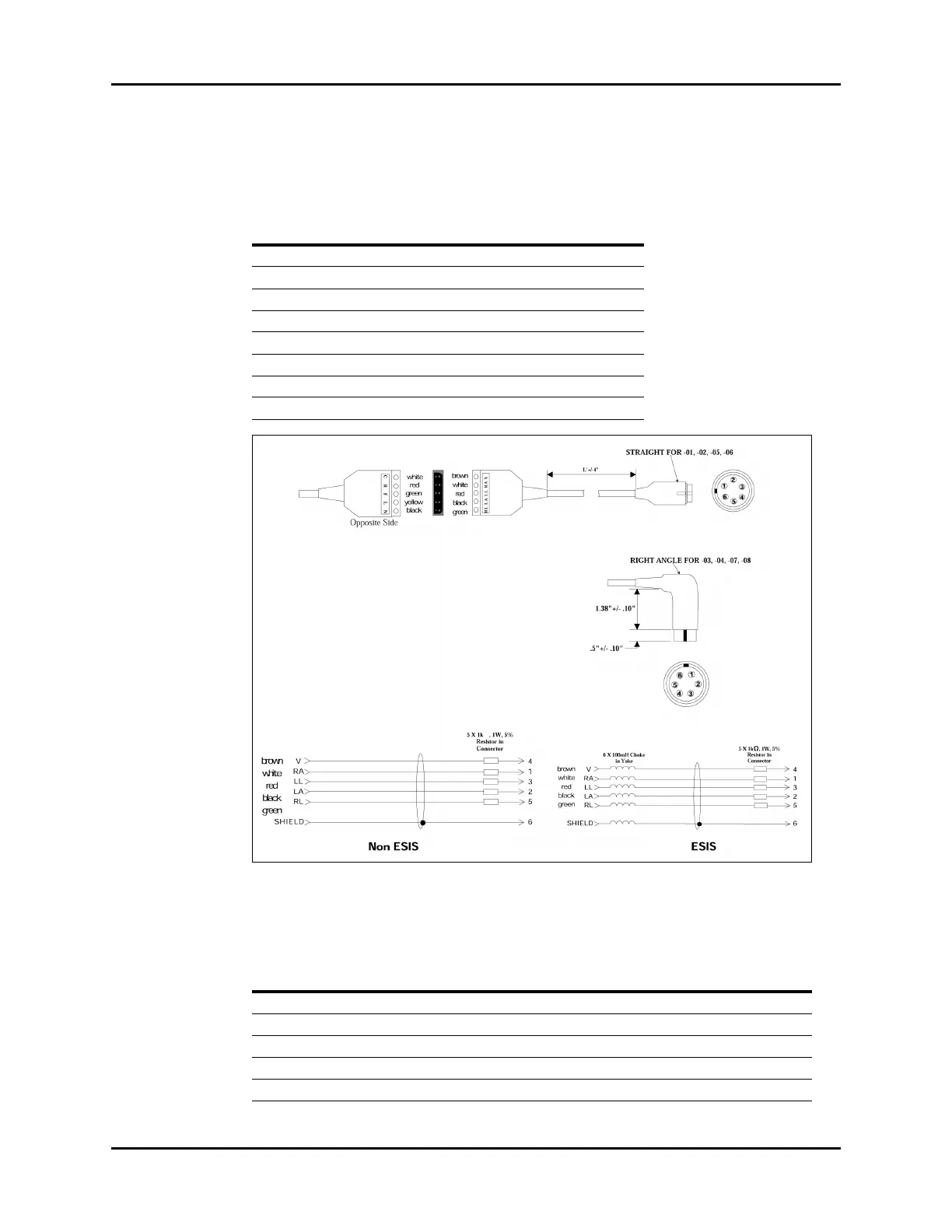

FIGURE 1-9 ECG Cable ESIS and Non ESIS
P/N 0012-00-1255-XX
DESCRIPTION DASH #
10’ Straight Non ESIS -01
20’ Straight Non ESIS -02
10’ Rt Angle Non ESIS -03
20’ Rt Angle Non ESIS -04
10’ Straight ESIS -05
20’ Straight ESIS -06
10’ Rt Angle ESIS -07
20’ Rt Angle ESIS -08
ANSI/AAMI EC53-1995 IEC CONVENTIONAL STANDARD
LEAD COLOR LEAD COLOR
V Brown Chest (C) White
Right Arm (RA) White Right Arm (R) Red
Left Leg (LL) Red Left Leg (F) Green
Left Arm (LA) Black Left Arm (L) Yellow
Right Leg (RL) Green Right Leg (N) Black
