PL
Polski – 11

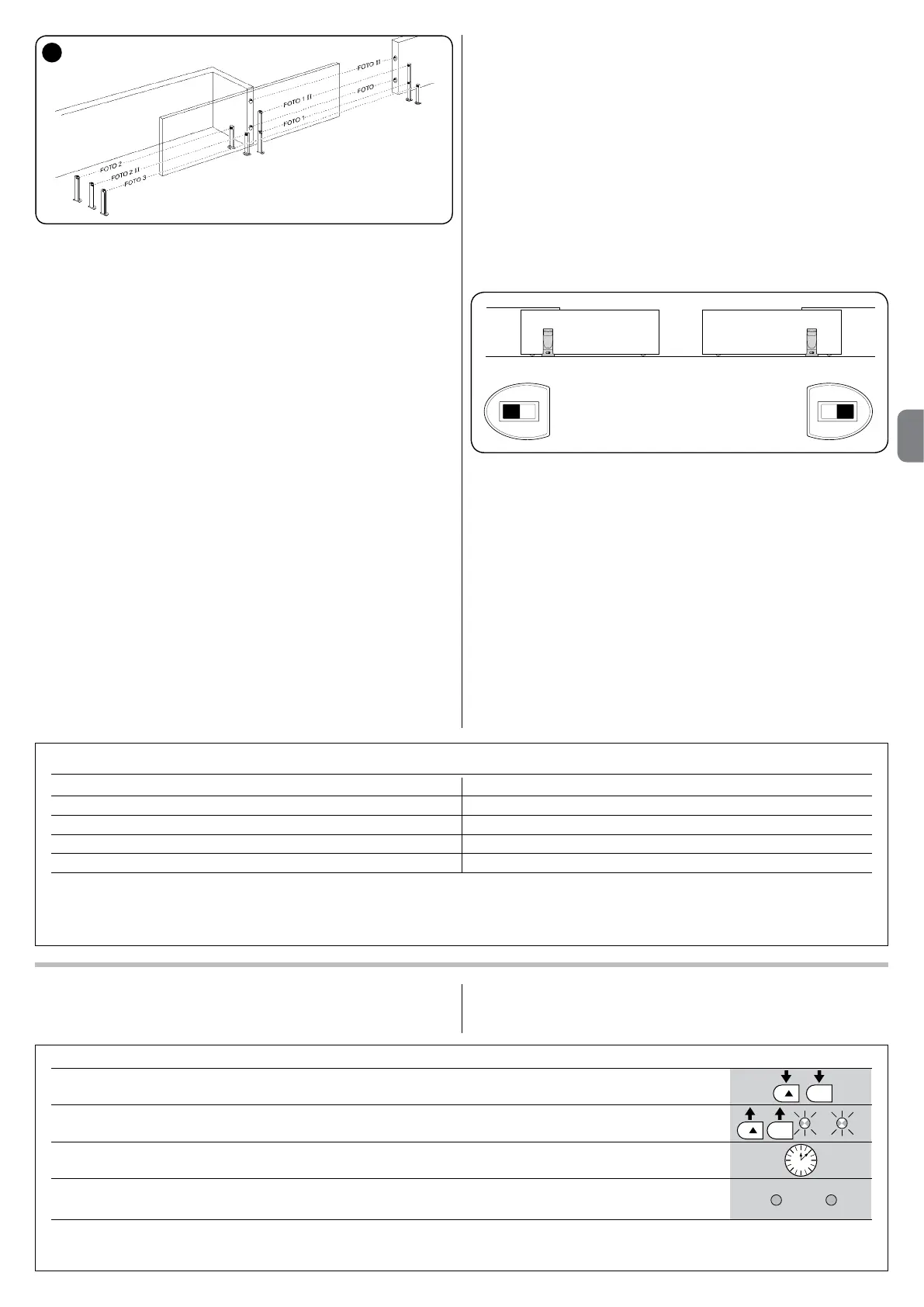

9.1.4 - Fotoczujnik FT210B
Fotoczujnik FT210B łączy w jedno urządzenie system ograniczania siły (typu C
zgodnie z normą EN 12453) oraz czujnik obecności, wykrywający przeszko-
dy znajdujące się w osi optycznej pomiędzy nadajnikiem TX a odbiornikiem
RX (typ D zgodnie z normą EN12453). W fotoczujniku FT210B sygnały stanu
listwy krawędziowej przesyłane są poprzez promień fotokomórki integrując w
ten sposób dwa systemy w jedno urządzenie. Fotokomórka nadawcza, znaj-
dująca się na ruchomym skrzydle zasilana jest baterią litową eliminując w ten
sposób niemożliwe do wykonania systemy połączeń; specjalne układy nato-
miast ograniczają zużycie baterii gwarantując jej trwałość przez okres do 15 lat
(zob. szczegóły dotyczące szacowania trwałości w instrukcji obsługi produktu).
Jedno tylko urządzenie FT210B powiązane z listwą krawędziową (na przykład
TCB65) pozwala na osiągnięcie poziomu bezpieczeństwa „głównej krawędzi
zamykającej” wymaganego przez normę EN 12453 niezależnie od „sposobu
użytkowania” i „sposobu uruchamiania”.
Fotoczujnik FT210B przypisany do listew krawędziowych typu „opornościowe-
go” (8,2Kohm), jest odporny na pojedyncze uszkodzenie (kategoria 3 zgodnie
z EN 954-1). Posiada specjalny obwód antykolizyjny, który pozwala uniknąć
zakłóceń z innych czujników, także niezsynchronizowanych i pozwala na doda-
nie innych fotoczujników, na przykład w przypadku przejazdu dla ciężkich pojaz-
dów, gdzie zazwyczaj instaluje się drugą linię Foto na wysokości 1 m od ziemi.
Dodatkowe informacje na temat warunków podłączania i adresowania zawarte
są w podręczniku użytkownika FT210B.
9.1.5 - SLIGHT w trybie „Slave”
Odpowiednio zaprogramowane i podłączone, urządzenie SLIGHT może działać
w trybie „Slave” (niewolnik); ten tryb działania wykorzystywany jest w przypad-
ku potrzeby zautomatyzowania dwóch przeciwległych skrzydeł, gdy zamiarem
jest uzyskanie zsynchronizowanych ruchów obu skrzydeł bramy. W tym trybie
jedno urządzenie SLIGHT działa jako Master (pan), to znaczy steruje mane-
wrem, natomiast drugie urządzenie SLIGHT pracuje w trybie Slave, to znaczy
wykonuje polecenia wysyłane przez master (fabrycznie wszystkie urządzenia
SLIGHT są zaprogramowane jako Master).
A
TABELA 10 - Funkcje na SLIGHT Slave niezależne od SLIGHT Master
Funkcje pierwszego poziomu (funkcje ON – OFF) Funkcje drugiego poziomu (parametry regulowane)
Stand-by Prędkość silnika
Moment startowy Wyjście SCA
Tryb Slave Siła silnika
Wykaz błędów
Do Slave podłączyć można:
•
własną lampę ostrzegawczą (Flash)
•
własną kontrolkę otwartej bramy (S.C.A.)
•
własną listwę krawędziową (Stop)
•
własny pulpit sterowniczy (P.P.), sterujący całkowitym otwarciem skrzydła
Slave.
•
W urządzeniu Slave wejścia Open i Close nie są używane
9.1.6 - Rozpoznawanie innych urządzeń
Zwykle operacja rozpoznawania urządzeń dołączonych do BlueBUS i do wejścia
STOP jest wykonywana podczas instalacji systemu; jednak po każdym dodaniu
lub odjęciu urządzenia możliwe jest powtórzenie rozpoznawania w sposób podany
w tabeli 11.
TABELA 11 - Rozpoznawanie innych urządzeń
01. Nacisnąć i przytrzymać przyciski “s” i “Set”;
02. Zwolnić przyciski, gdy diody “L1” i “L2” zaczną bardzo szybko migać (po około 3 sekundach);
03. Odczekać kilka sekund aż centrala zakończy rozpoznawanie urządzeń;
04. Po zakończeniu rozpoznawania, diody L1 i L2 przestaną migać, dioda STOP musi pozostać zapalona, natomiast diody
L1...L8 zapalą się zgodnie ze stanem funkcji ON-OFF, o których informują.
UWAGA – Po dodaniu lub usunięciu urządzeń jest niezbędne wykonanie ponownie odbioru automatyki zgodnie z tym, co podano w paragra-
e “7.1 Próba odbiorcza”.
L1
SET
SET
L2
L1 L2
W celu skongurowania urządzenia SLIGHT jako Slave, należy uruchomić funk-
cję pierwszego poziomu „Tryb Slave” (zob. tabela 5).
Połączenie pomiędzy SLIGHT Master a SLIGHT Slave odbywa się za pośred-
nictwem BlueBUS.
UWAGA– W tym przypadku należy zachować biegunowość połączeń
między obydwoma SLIGHT, jak to zilustrowano na rysunku 17 (pozosta-
łe urządzenia nie muszą mieć zachowanej biegunowości).
W celu zainstalowania dwóch urządzeń SLIGHT w trybie Master i Slave należy
wykonać następujące czynności:
• Wykonać połączenie obu silników w sposób zilustrowany na rysunku. Jest obo-
jętne, który z silników funkcjonował będzie jako Master, a który jako Slave, wybie-
rając należy uwzględnić wygodę połączeń oraz fakt, że polecenie Krok po kroku
w Slave zezwala na całkowite otwarcie jedynie skrzydła napędzanego Slave.
• Połączyć dwa silniki jak na rysunku 17.
• Wybrać kierunek manewru otwarcia obydwu silników, jak to wskazano na
rysunku (zob. także paragraf “6.1 Wybór kierunku”).
• Podłączyć zasilanie obu silników.
• W SLIGHT Slave zaprogramować funkcję „tryb Slave” (zob. tabela 5).
• Wykonać rozpoznanie urządzeń podłączonych do SLIGHT Slave (zob. para-
graf “9.1.6 Rozpoznawanie dołączonych urządzeń”).
• Wykonać rozpoznanie urządzeń podłączonych do SLIGHT Master (zob.
paragraf “9.1.6 Rozpoznawanie urządzeń).
• Wykonać rozpoznanie długości skrzydeł na urządzeniu SLIGHT Master (zob.
paragraf “6.4 Rozpoznanie długości skrzydła”).
W połączeniu dwóch urządzeń SLIGHT w trybie Master - Slave należy zwrócić
uwagę, aby:
• Wszystkie przyłączane urządzenia muszą być połączone ze SLIGHT Master
(jak na rys. 17), włączając w to odbiornik radiowy.
• W przypadku zastosowania baterii buforowej, oba silniki muszą dysponować
własną baterią.
• Wszelkie ustawienia zaprogramowane na SLIGHT Slave zostaną zignoro-
wane (za ważniejsze uznane zostaje programowanie na urządzeniu SLIGHT
Master), z wyjątkiem ustawień przedstawionych w tabeli 10.
