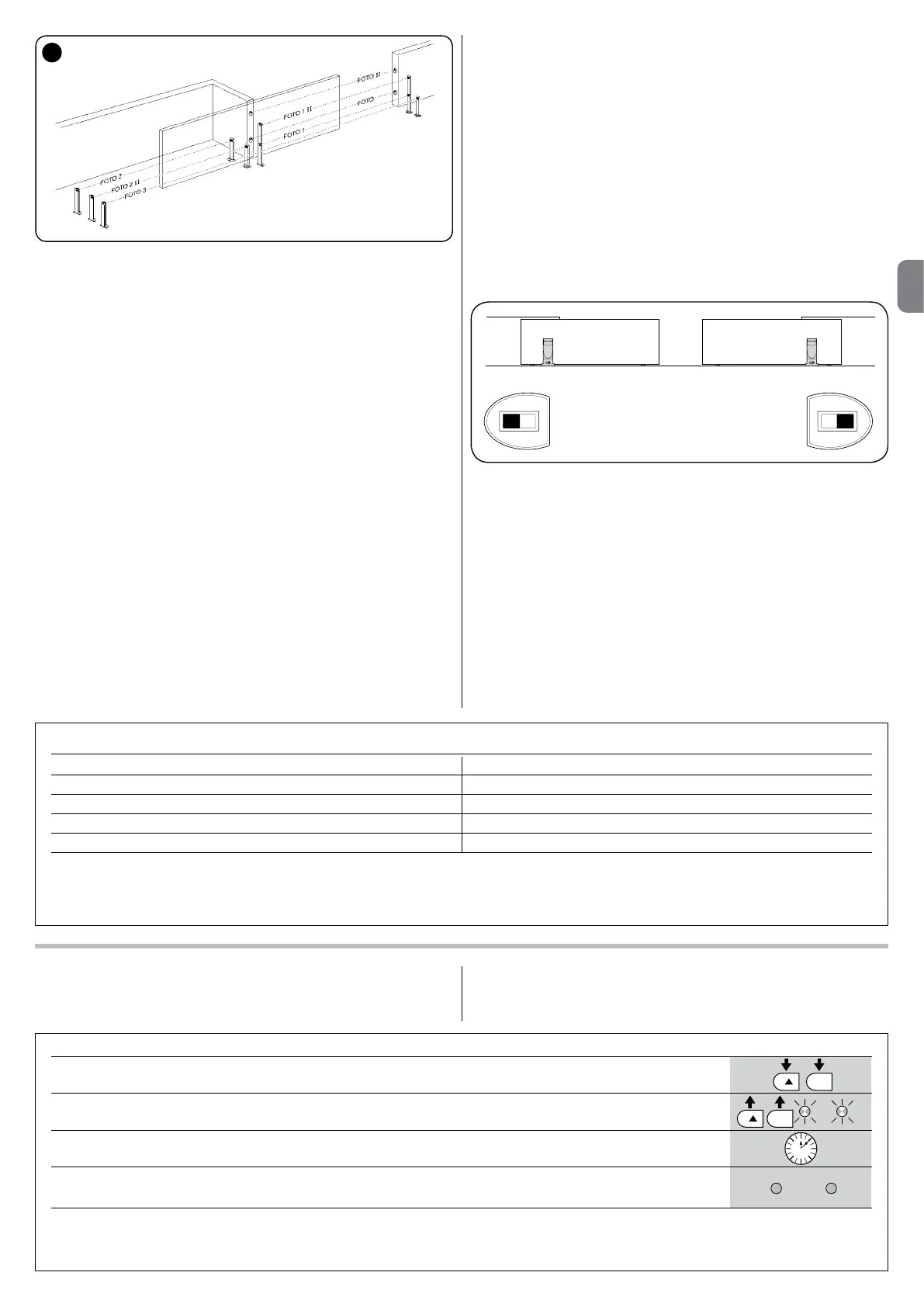

9.1.4-FotosensorFT210B
El fotosensor FT210B une, en un solo dispositivo, un sistema de limitación
de la fuerza (tipo C según la norma EN12453) y un detector de presencia de
obstáculos presentes en el eje óptico entre transmisor TX y receptor RX (tipo
D según la norma EN12453). En el fotosensor FT210B las señales del estado
de la banda sensible se envían mediante el rayo de la fotocélula integrando
los 2 sistemas en un solo dispositivo. La parte transmisora, situada en la hoja
móvil, es alimentada con baterías eliminando así los antiestéticos sistemas de
conexión;unoscircuitosespecialesreducenelconsumodelabateríapara
garantizar una duración de hasta 15 años (véanse los detalles de la evaluación
en las instrucciones del producto).
Un solo dispositivo FT210B, combinado con una banda sensible (ejemplo TCB65),
permite alcanzar el nivel de seguridad de la “banda sensible principal” exigido por
la norma EN12453 para cualquier “tipo de utilización” y “tipo de activación”.
El fotosensor FT210B, combinado con bandas sensibles “resistivas” (8,2Kohm),
es seguro para una avería única (categoría 3 según EN 954-1). Dispone de un
circuito especial antichoque que evita interferencias con otros detectores aun-
quenoesténsincronizadosy,además,permiteañadirotrasfotocélulas;por
ejemplo, si pasan vehículos veloces pesados donde normalmente se pone una
segunda fotocélula a 1 m del piso.
Para más informaciones sobre los métodos de conexión y de direccionamien-
to, véase el manual de instrucciones de FT210B.
9.1.5-SLIGHTenmodo“Slave”
Programando y conectando oportunamente, SLIGHT puede funcionar en
modo“Slave”(esclavo);dichomododefuncionamientoseutilizacuandousted
deba automatizar 2 hojas contrapuestas y quiere que las hojas se muevan
sincronizadas. En este modo un SLIGHT funciona como Master (maestro), es
decir que ordena las maniobras, y el segundo SLIGHT funciona como Slave,
es decir que ejecuta las órdenes enviadas por el Master (de fábrica todos los
SLIGHT son Master).
A
ParacongurarSLIGHTcomoSlavehayqueactivarlafuncióndeprimernivel
“Modo Slave” (véase la tabla 5).
La conexión entre SLIGHT Master y SLIGHT Slave se efectúa mediante Blue-
BUS.
ATENCIÓN– Enestecasodeberespetarselapolaridadenlaconexión
entrelosdosSLIGHTtalcomomuestralagura17(losdemásdisposi-
tivossiguensintenerpolaridad).
Para instalar 2 SLIGHT en modo Master y Slave ejecute las siguientes opera-
ciones:
•Instalelos2motorestalcomomuestralagura.Esindiferentecuálmotor
funcionacomoMasterycuálcomoSlave;endichadecisiónhayqueevaluar
la comodidad de las conexiones y el hecho de que el mando Paso a Paso en
el Slave permite la apertura total solamente de la hoja Slave.
•Conectelos2motorescomoenlagura17.
•Seleccioneladireccióndelamaniobradeaperturadelos2motorescomose
indicaenlagura(véasetambiénelapartado“6.1Seleccióndeladirección”).
•Alimentelos2motores.
•En el modo Slave de SLIGHT, programe la función “Modo Slave” (véase la
tabla 5).
•EjecutelaadquisicióndelosdispositivosenelmodoSlavedeSLIGHT (véase
el apartado “9.1.6 Reconocimiento de los dispositivos”).
•EjecutelaadquisicióndelosdispositivosenelmodoMasterdeSLIGHT (véa-
se el apartado “9.1.6 Reconocimiento de los dispositivos”).
•EjecutelaadquisicióndelalongituddelashojasenelmodoMasterde
SLIGHT (véase el apartado “6.4 Reconocimiento de la longitud de la hoja”).
En la conexión de 2 SLIGHT en modo Master-Slave observe que:
•TodoslosdispositivosesténconectadosenelSLIGHTMaster(talcomoen
g.17) incluido el receptor radio.
•Siseutilizanbateríascompensadoras,cadamotordebetenersubatería.
•TodaslasprogramacionesenelSLIGHTSlaveseignoran(prevalecenlasdel
SLIGHT Master) excepto aquellas indicadas en la tabla 10.
TABLA10-ProgramacionesenSLIGHTSlaveindependientesdelSLIGHTMaster
Funcionesdeprimernivel(funcionesON-OFF) Funcionesdesegundonivel(parámetrosregulables)
Stand-by Velocidad Motor
Arranque Salida SCA
Modo Slave Fuerza Motor
Lista de Errores
En el Slave es posible conectar:
•
una luz intermitente (Flash)
•
un Indicador luminoso de Puerta Abierta (S.C.A.)
•
una banda sensible (Stop)
•
un dispositivo de mando (P.P.) que acciona la apertura total sólo de la
hoja Slave.
•
En el Slave las entradas Open y Close no se utilizan
9.1.6-Reconocimientodeotrosdispositivos
Por norma general, la operación de reconocimiento de los dispositivos conectados
aBlueBUSyalaentradaSTOPserealizadurantelafasedeinstalación;noobs-
tante, si se incorporan o retiran dispositivos, se puede repetir esta fase según las
indicaciones de la tabla 11.
TABLA11 - Paraelreconocimientodeotrosdispositivos
01. Pulsar y mantener pulsados los botones “s” y “Set”;
02. Soltar los botones cuando los leds “L1” y “L2”comienzanaparpadearvelozmente(despuésde3s);
03. Esperar algunos segundos hasta que la central concluya el reconocimiento de los dispositivos.
04. Al concluir el reconocimiento, los leds L1 y L2 dejarán de parpadear, el led STOP debe quedar encendido, mientras que
los leds L1…L8 se encenderán según el estado de las funciones ON-OFF que representan.
ATENCIÓN –Despuésdehaberinstaladoodesinstaladolosdispositivosesnecesariorealizarnuevamenteelensayodelautomatismo,de
acuerdoconlasindicacionesdelapartado“7.1Ensayo”.
L1
SET
SET
L2
L1 L2
