IT
Italiano – 11

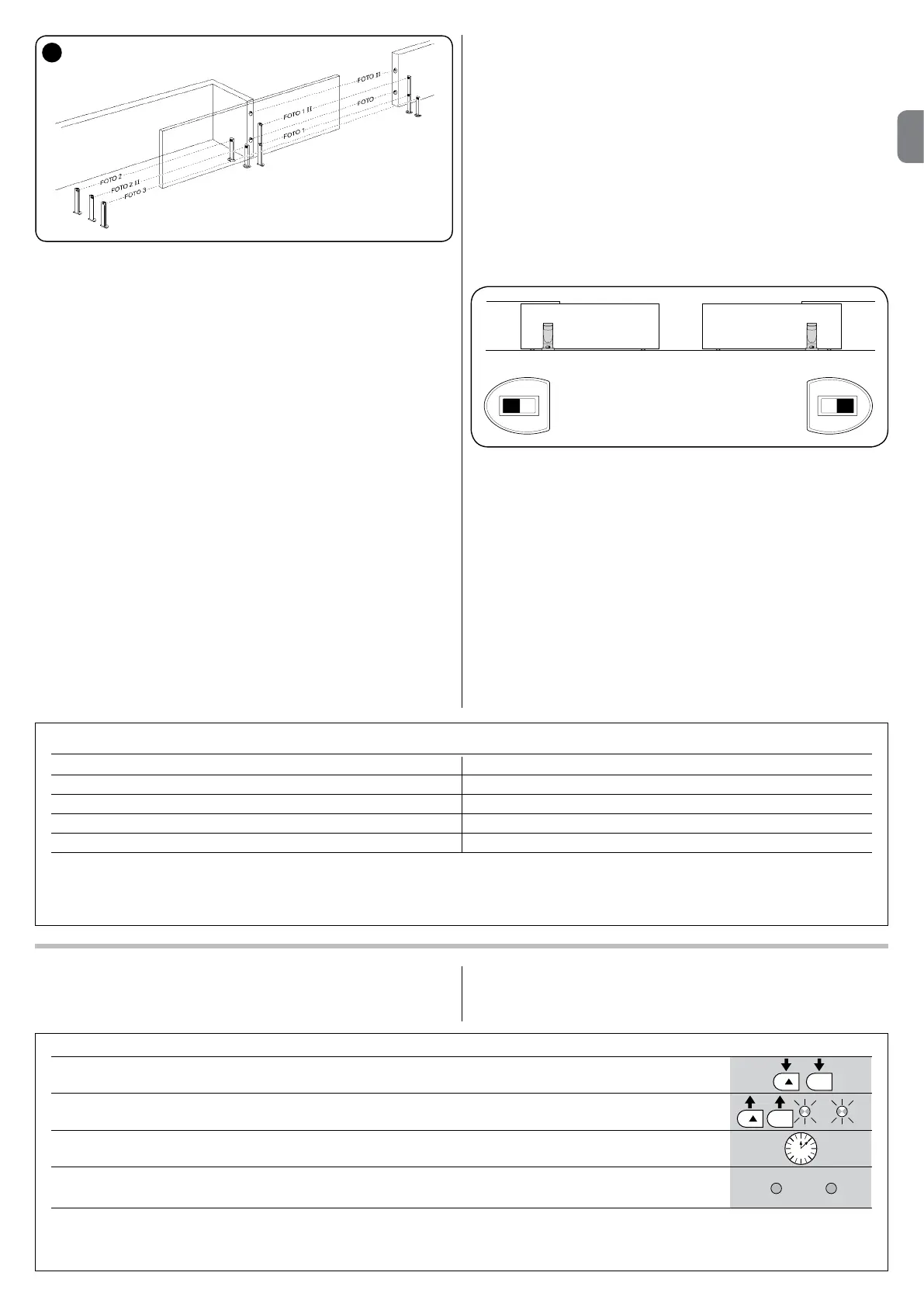

9.1.4 - Fotosensore FT210B
Il fotosensore FT210B unisce in un unico dispositivo un sistema di limitazione
della forza (tipo C secondo la norma EN12453) ed un rilevatore di presenza che
rilevaostacolipresentisull’asseotticotratrasmettitoreTXericevitoreRX(tipoD
secondo la norma EN12453). Nel fotosensore FT210B i segnali dello stato del
bordo sensibile vengono inviati attraverso il raggio della fotocellula integrando i
2 sistemi in un unico dispositivo. La parte trasmittente posta sull’anta mobile è
alimentataconbatterieeliminandocosìgliantiesteticisistemidicollegamento;
specialicircuitiriduconoilconsumodellabatteriapergarantireunaduratanoa
15 anni (vedere i dettagli della stima nelle istruzioni del prodotto).
Un solo dispositivo FT210B abbinato ad un bordo sensibile (esempio TCB65)
permette di raggiungere il livello di sicurezza del “bordo primario” richiesto dalla
norma EN12453 per qualsiasi “tipo di utilizzo” e “tipo di attivazione”.
Il fotosensore FT210B abbinato a bordi sensibili “resistivi” (8,2Kohm), è sicuro
al guasto singolo (categoria 3 secondo EN 954-1). Dispone di uno speciale
circuito anticollisione che evita interferenze con altri rilevatori anche se non sin-
cronizzatiepermettediaggiungerealtrefotocellule;adesempio,nelcasodi
transito di veicoli pesanti dove normalmente si pone una seconda fotocellula
a 1m da terra.
Per ulteriori informazioni sulle modalità di collegamento e indirizzamento vedere
il manuale di istruzioni di FT210B.
9.1.5 - SLIGHTinmodalità“Slave”
Programmando e collegando opportunamente, SLIGHT può funzionare in
modalità“Slave”(schiavo);questamodalitàdifunzionamentovieneutilizzata
nel caso serva automatizzare 2 ante contrapposte e si desidera che i movimenti
delle ante avvengano in modo sincronizzato. In questa modalità un SLIGHT
funziona come Master (maestro) cioè comanda le manovre, mentre il secondo
SLIGHT funziona come Slave, cioè esegue i comandi inviati dal Master (di fab-
brica tutti i SLIGHT sono Master).
A
PercongurareSLIGHTcomeSlavebisognaattivarelafunzionediprimolivello
“Modo Slave” (vedere tabella 5).
Il collegamento tra il SLIGHT Master e SLIGHT Slave avviene tramite BlueBUS.
ATTENZIONE– Inquestocasodeveessererispettatalapolaritànel
collegamentofraidueSLIGHTcomeillustratoingura17(glialtri
dispositivicontinuanoanonaverepolarità).
Per installare 2 SLIGHT in modalità Master e Slave eseguire le seguenti ope-
razioni:
•Effettuarel’installazionedei2motoricomeillustratoingura.Èindifferente
qualemotorefunzionacomeMasterequalecomeSlave;nellasceltaoccorre
valutare la comodità dei collegamenti ed il fatto che il comando Passo-Passo
sullo Salve consente l’apertura totale solo dell’anta Slave.
•Collegarei2motoricomeingura17.
•Selezionareladirezionedellamanovradiaperturadei2motoricomeindicato
ingura(vedereancheilparagrafo“6.1Selezionedelladirezione”).
•Alimentarei2motori.
•NelSLIGHT Slave programmare la funzione “Modo Slave” (vedere tabella 5).
•Eseguirel’acquisizionedispositivisulSLIGHT Slave (vedere paragrafo “9.1.6
Apprendimento dei dispositivi”).
•Eseguirel’acquisizionedispositivisulSLIGHT Master (vedere paragrafo
“9.1.6 Apprendimento dei dispositivi).
•Eseguirel’acquisizionedellalunghezzadelleantesulSLIGHT Master (vedere
paragrafo “6.4 Apprendimento lunghezza dell’anta”).
Nel collegamento di 2 SLIGHT in modalità Master-Slave porre attenzione che:
•TuttiidispositividevonoesserecollegatisuSLIGHTMaster(comeing.17)
compreso il ricevitore radio
•Nelcasodiutilizzodibatterietampone,entrambeimotoridevonoaverela
propria batteria.
•TutteleprogrammazionisulSLIGHTSlavevengonoignorate(prevalgono
quelle di SLIGHT Master) ad esclusione di quelle riportate in tabella 10.
TABELLA 10-ProgrammazionisuSLIGHTSlaveindipendentidaSLIGHTMaster
Funzionidiprimolivello(funzioniON–OFF) Funzionidisecondolivello(parametriregolabili)
Stand-by Velocità Motore
Spunto Uscita SCA
Modo Slave Forza Motore
Lista Errori
Nello Slave è possibile collegare:
•
un proprio lampeggiante (Flash)
•
una propria Spia Cancello Aperto (S.C.A.)
•
un proprio bordo sensibile (Stop)
•
un proprio dispositivo di comando (P.P.) che comanda l’apertura totale
solo dell’anta Slave.
•
Nello Slave gli ingressi Open e Close non vengono utilizzati
9.1.6 - Apprendimentoaltridispositivi
Normalmente l’operazione di apprendimento dei dispositivi collegati a BlueBUS ed
all’ingressoSTOPvieneeseguitadurantelafasediinstallazione;tuttaviasevengo-
no aggiunti o rimossi dispositivi è possibile rifare l’apprendimento come riportato in
tabella 11.
TABELLA 11 - Perl’apprendimentodialtridispositivi
01. Premere e tenere premuto i tasti “s” e “Set”;
02. Rilasciare i tasti quando i led “L1” e “L2”inizianoalampeggiaremoltovelocemente(dopocirca3s);     
03. Attenderealcunisecondichelacentraleniscal’apprendimentodeidispositivi;       
04. Al termine dell’apprendimento i led L1 e L2 smetteranno di lampeggiare, il led STOP deve rimanereacceso,
mentre i led L1…L8 si accenderanno in base allo stato delle funzioni ON-OFF che rappresentano.
ATTENZIONE –Dopoaveraggiuntoorimossodeidispositiviènecessarioeseguirenuovamenteilcollaudodell’automazionesecondoquan-
toindicatonelparagrafo“7.1Collaudo”.
L1
SET
SET
L2
L1 L2
