14 – Polski

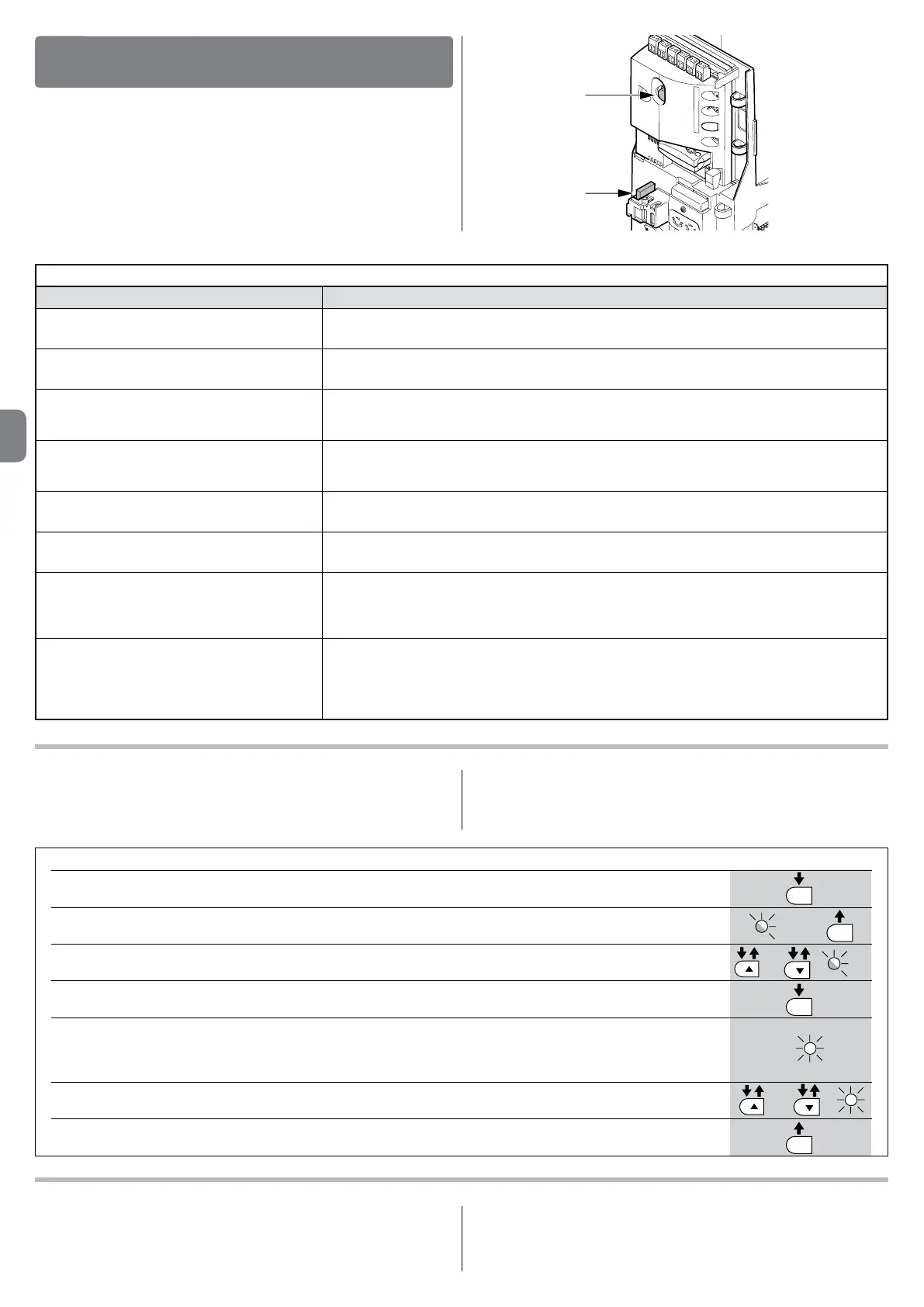

TABELA 17 - Historia anomalii
01. Nacisnąć i przytrzymać przycisk “Set” przez około 3 sekundy;
02. Zwolnić przycisk, gdy dioda “L1” zacznie migać;
03. Wcisnąć przycisk “
s” lub “t”, aby przenieść migającą diodę na L8, czyli “diodę wejściową” parametru
„Historia anomalii”;
04. Wcisnąć i trzymać wciśnięty przycisk “Set”, przycisk “Set” musi być wciśnięty podczas przeprowadzania wszystkich
kroków 5 i 6;
05. Odczekać około 3 sek. a następnie zaświecą się diody odpowiadające manewrom, podczas których pojawiły się anomalie.
Dioda L1wskazuje wynik ostatniego manewru, dioda L8 wskazuje wynik manewru ósmego od końca. Jeśli dioda jest
włączona, oznacza to, ze podczas manewru miały miejsce anomalie, jeśli dioda jest zgaszona, oznacza to, ze manewr
został wykonany bez wystąpienia żadnej anomalii;
06. Nacisnąć przyciski “
s” e “t” w celu wybrania żądanego manewru: odpowiednia dioda wykona liczbę mignięć równą
liczbie normalnie wykonywanych przez lampę ostrzegawczą po wystąpieniu anomalii (zob. tabela 18);
07. Zwolnić przycisk “Set”.
3 s
SET
SET
SET
SET
L1
lub
i
3 s
L8
10.2 - Historia anomalii
SLIGHT umożliwia wyświetlenie ewentualnych anomalii, które wystąpiły pod-
czas ostatnich 8 manewrów, na przykład przerwanie manewru działania foto-
komórki lub listwy krawędziowej. W celu skontrolowania listy anomalii, należy
postępować zgodnie z tabelą 17.
10.3 - Sygnalizacja za pomocą lampy ostrzegawczej
Lampa podłączona do wyjścia FLASH podczas ruchu bramy miga z częstotli-
wością jednego mignięcia na sekundę; kiedy pojawia się usterka, podawane są
dwie krótkie serie krótkich mignięć w odstępach jednosekundowych.
CO ZROBIĆ, JEŻELI...
(pomoc w rozwiązywaniu problemów)
10
10.1 - Usuwanie usterek
W tabeli nr 16 można znaleźć wskazówki do przydatne usuwania usterek, jakie
mogą pojawić się w czasie instalowania lub w przypadku uszkodzenia.
TABELA 16 - Wyszukiwanie usterek
Objawy Zalecane kontrole
Nadajnik radiowy nie steruje bramą i dioda
na nim nie zapala się.
Sprawdzić, czy baterie nadajnika nie wyczerpały się, ewentualnie je wymienić.
Nadajnik radiowy nie steruje bramą ale dio-
da na nim zapala się.
Sprawdzić czy nadajnik jest prawidłowo wczytany do odbiornika radiowego.
Nie można wykonać żadnego manewru i
dioda „BlueBUS” nie pulsuje.
Sprawdzić, czy SLIGHT jest zasilany napięciem sieciowym
Sprawdzić, czy bezpieczniki F1 i F2 nie są przepalone; w takim przypadku należy ustalić przyczynę
usterki, a następnie wymienić bezpieczniki na nowe o takiej samej wartości prądu i pozostałych danych.
Nie można sterować żadnym manewrem, a
lampa ostrzegawcza nie świeci się
Sprawdzić, czy polecenie jest rzeczywiście odbierane. Jeśli polecenie dochodzi do wejścia PP to odpo-
wiednia dioda „PP” musi się zapalić; jeśli natomiast jest użyty nadajnik radiowy, to dioda „BlueBUS” musi
wykonać dwa szybkie mignięcia.
Nie jest wykonywany żaden manewr, a dio-
da miga kilkakrotnie.
Policzyć ilość mignięć i sprawdzić zawartość wskazówek z tabeli 18.
Manewr rozpoczyna się, lecz zaraz po tym
następuje cofnięcie bramy.
Wybrana siła może być za mała dla tego rodzaju bramy. Sprawdzić czy nie ma przeszkód i ewentualnie
wybrać większą siłę
Manewr jest wykonywany w sposób pra-
widłowy, ale nie działa lampa ostrzegawcza.
Sprawdzić, czy podczas manewru jest napięcie na zacisku FLASH lampy ostrzegawczej, (ponieważ jest
to sygnał przerywany, wartość napięcia nie ma znaczenia: około 10-30Vps); jeśli napięcie jest, to przyczy-
ną będzie uszkodzona żarówka, którą należy wymienić na inną o takich samych parametrach; jeśli brak
napięcia, może to być przeciążenie na wyjściu FLASH. Sprawdzić, czy nie ma zwarcia na przewodzie.
Manewr wykonywany jest prawidłowo, ale
nie działa kontrolka SCA.
Sprawdzić rodzaj funkcji zaprogramowanej dla wyjścia SCA (tabela 7).
W momencie, gdy kontrolka powinna być zapalona, należy sprawdzić napięcie na zacisku SCA (około
24Vps); jeśli napięcie jest, to przyczyną będzie uszkodzona żarówka, którą należy wymienić na inną o
takich samych parametrach; jeśli brak napięcia, może być to przeciążenie na wyjściu SCA. Sprawdzić,
czy nie ma zwarcia na przewodzie.
F1
F2
