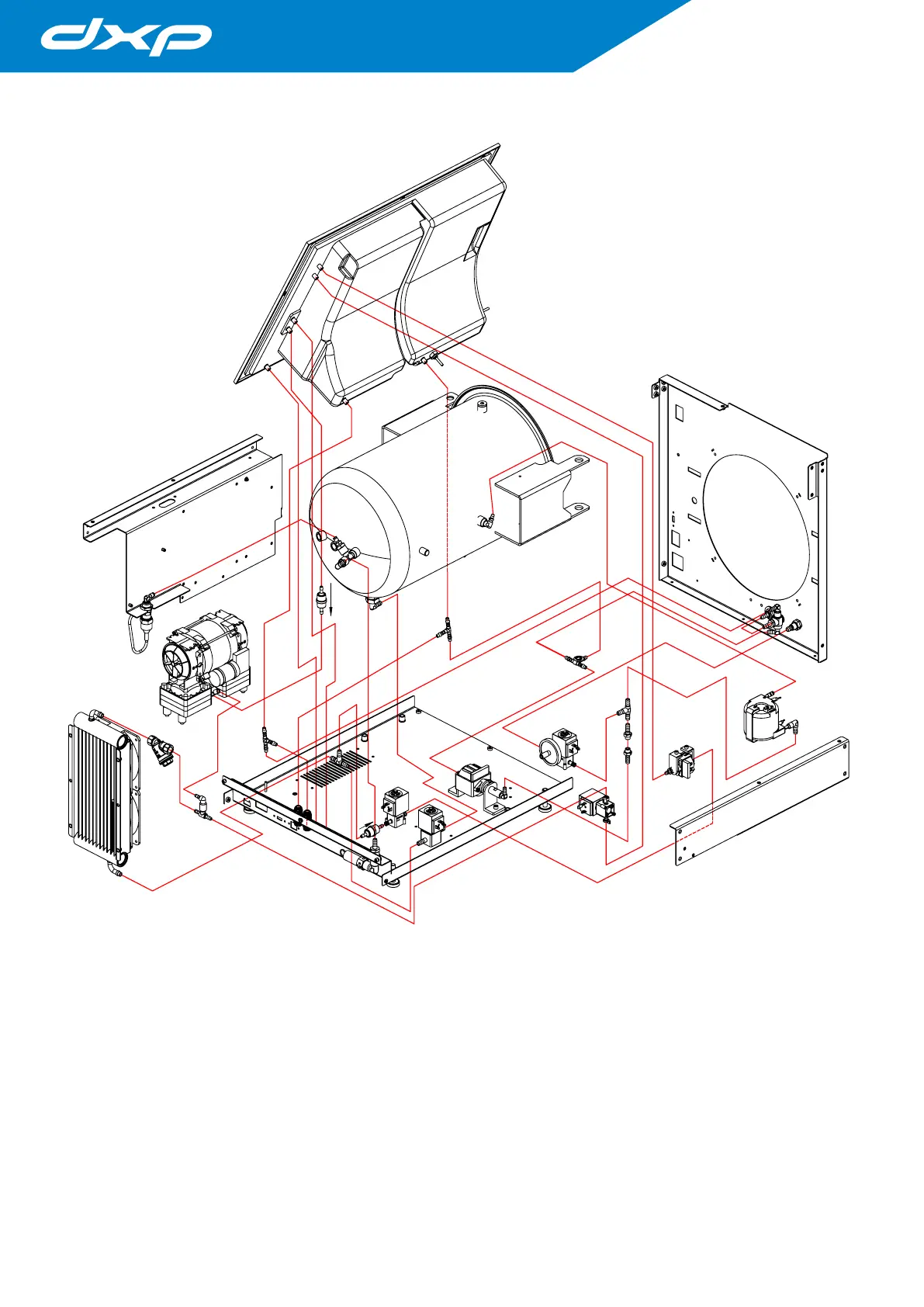

7.8.2 Idraulic circuit
SV2
SV4
C2
C1
C3
THB
DP
SV1
SV3
WP
SEL
FD
BF
PS
VP
C4
C5
C6
C7
DWT
CWT
RAD
RSV
ECD
ECL
BH1
PERCORSO TUBI
1
DWT-DP
2
DWT-SV3
3
DWT-OVERFLOW
4
DWT-VP
5
CWT-OVERFLOW
6
DWT-C5
7
CWT-C7
8
BH1-THB
9
SEL-C6
10
C5-C6
11
BF-SV1
12
C6-WP
13
SEL-C4
14
CC1-C1
15
BH1-C1
16
C1-SV2
17
SEL-FD
18
THB-C3
19
DP-SV4
20
C3-WP
21
SV2-C4
22
C4-SW4
23
C2-SV3
24
RAD-C4
25
C5-ECL
26
C2-VP
27
RAD-C2
28
CC2-PS
29
CC1-RSV
1
2
3
4
5
6
7
8
8
7
6
5
4
3
1
2
A
B
C
D
F
