Poglavlje 2 - Uvod
2.6.1 Dijelovi sustava

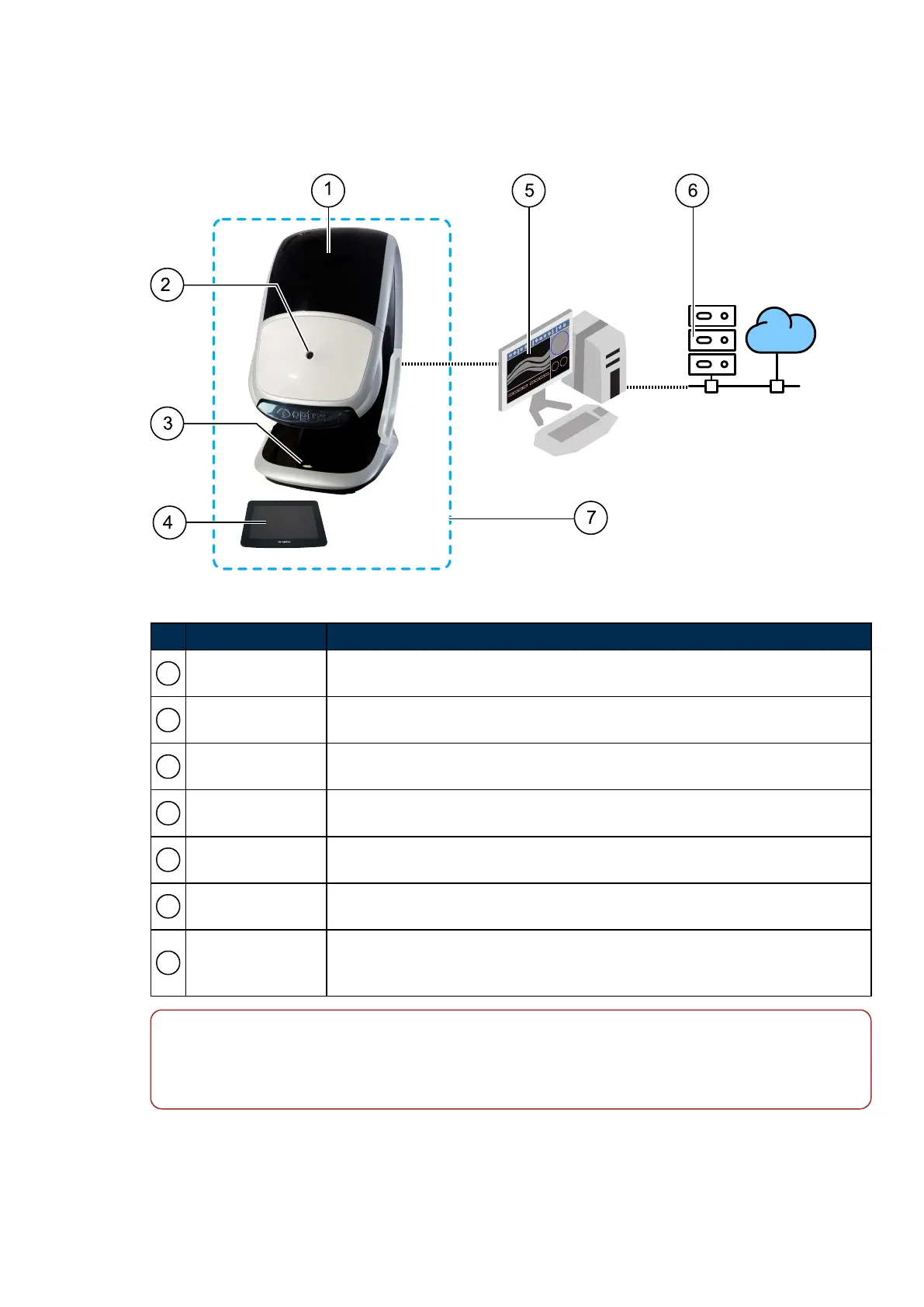

SLIKA 1: P200T uređajspojen na mrežu (prikazan Daytona)
Br. Naziv dijela Opis
1 Glava skenera
Glava skenera sastoji se od izvora laserskog svjetla i elektroničkog sklopa
korištenog za snimanje slika pacijenta.
2
Podložak za lice,
okular
Ovi dijelovi podupiru pacijenta tijekom snimanja.
3 Pokazivač statusa
Promjena boje ukazuje na status uređaja, pogledajte dio Pokazivač statusa na
stranici 42.
4 Dodirni zaslon
Monitor s dodirnim zaslonom koristi se za interakciju sa sustavom. Monitor
prikazuje povratne informacije o poravnanju i snimljenim slikama.
5 Poslužitelj za slike
Pokreće softver i omogućuje upravljanje slikama na mreži. Poslužitelj za slike
također vam omogućuje pregledavanje i analiziranje slika pacijenta.
6 Korisnička mreža
Sklopke, vatrozidi, pristup internetu, klijenti za pregledavanje, virtualni poslužitelj
za slike (ako je potrebno)
7 Okolina pacijenta
Poslužitelj za slike, sklopka i svi klijenti za pregledavanje u pregledniku i
računala za prikazivanje ili monitori moraju biti smješteni izvan okoline pacijenta,
više od 1,5 metra od glave skenera.
Napomena
Uređaj uključuje i Korisnički vodič, poklopac za zaštitu od prašine, električni kabel i kabel Cat 6 koji nije
prikazan na ovom dijagramu.
Postolje također može biti dostavljeno.
Broj dijela: G102748/9GSE Stranica 23 od 64
Autorsko pravo 2017., Optos plc. Sva prava pridržana. Hrvatski (Croatian)
