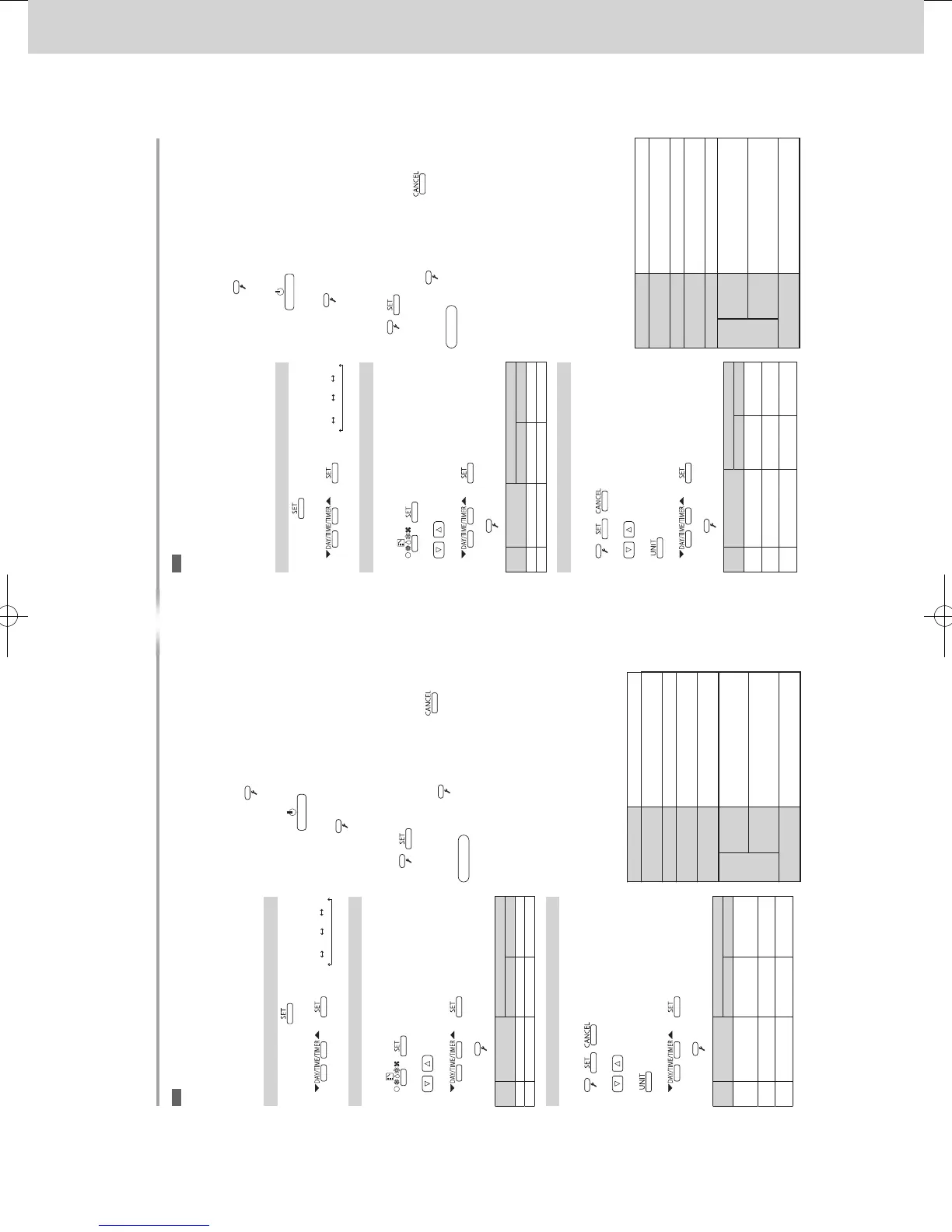

Panasonic CZ-RTC4 Service Manual

Optional Controller
Manual of Controller
2 - 26
1. Timer Remote Controller (CZ-RTC4)
23
Con guração
 Relógio (Clock)
 Modo de con g. do TC (Principal/Secundário, Tipo
de relógio)
 Modo de con guração detalhada (Con guração da
saída de ventilação, Sensor de temperatura da sala, Con guração da apresentação da temperatura)
Relógio (Clock)
1
Mantenha premido durante alguns segundos.
2
Con gure o dia da semana, a hora e os minutos.
→ “▼”: Su Mo … Sa
(Repita)
Modo de con g. do TC (RC. setting mode)
1
Mantenha os 2 botões premidos aomesmo tempo durante alguns segundos.
A
,
2
Selecione o N.º de código.
3
Selecione os Dados de con g.
→
O indicador acende depois de estar intermitente. Prima
.
N.º de
código
Item
Dados de con g.
0000 0001
01
Principal/Secundário
Secundário Principal
02 Tipo de relógio
24 horas 12 horas (AM/PM)
Modo de con guração detalhada (Detailed setting mode)
1
Mantenha os 3 botões premidos aomesmo tempo durante alguns segundos.
, ,
2
Selecione o N.º de código.
3
Selecione o N.º da unidade.
4
Selecione os Dados de con g.
→
O indicador acende depois de estar intermitente. Prima
.
N.º de
código
Item
Dados de con g.
0000 0001
31
Con guração da
saída de ventilação
Não ligada Ligada
32
Sensor de
temperatura da sala
Unidade
principal
TC
33
Con guração da
apresentação da temperatura
°C °F
Teste de funcionamento Ligue previamente o disjuntor, consultando as instruções de operação da unidade. O telecomando inicia. 1
Mantenha premido durante alguns segundos. Aparece a indicação [TEST]. (A unidade entra no modo de teste de funcionamento.)
2
Prima . Execute o teste de funcionamento. A indicação [TEST] aparece durante o teste de funcionamento.
3
Prima . Termine o teste de funcionamento.
A indicação [TEST] (Teste) desaparece.
4
Elimine o histórico de erros. Mantenha os 2 botões premidos aomesmo tempo durante alguns segundos.
,
São apresentadas informações relativas a erros. Para eliminar o histórico de erros, prima
.
Prima o botão
para concluir o modo de manutenção.
Atenção
• Não utilize este modo para outros  ns que não
o teste de funcionamento. (Para evitar uma sobrecarga das unidades)
• Leia as instruções de instalação fornecidas com as
unidades.
• As operações de Aquecimento, Arrefecimento
e Ventoinha podem ser executas apenas individualmente.
• A temperatura não pode ser alterada. • O modo de teste de funcionamento é desativado
automaticamente em 60 minutos. (Para evitar o contínuo funcionamento do teste)
• As unidades exteriores não funcionam durante,
aproximadamente, 3 minutos depois de a alimentação ser ligada ou o funcionamento interrompido.
Especi cações
N.º do modelo
CZ-RTC4
Dimensões
(A) 120 mm × (L) 120 mm
× (P) 20 + 4,75 mm
Peso 160 g Intervalo da temperatura/humidade
0 C a 40 C / 20 % a 80 % (sem condensação) *Apenas utilização interior.
Fonte de alimentação
16 V CC (fornecida pela unidade interior)
Relógio
Precisão
± 30 segundos/mês (a uma temperatura normal de 25 C) *Ajuste periodicamente.
Tempo de espera
24 horas (quando totalmente carregado) *
São necessárias aproximadamente
8 horas para carregamento total.
Número de unidades interiores ligadas
Até 8 unidades
PT Con guração / Teste de funcionamento / Especi cações
業務用リモコンCZ-RTC4据付書.indd23 2015/01/1518:24:31
22
Setting / Test operation / Speci cations
(Continued)
Impostazione
 Orologio
 Modal. telecomando (Princ/second., Tipo orologio)
 Modalità Impost. dettagliate (Impostazione uscita
ventola di ventilazione, Sensore della temperatura ambiente, Impostazione display temperatura)
Orologio
1
Tenere premuto per diversi secondi.
2
Impostare il giorno della settimana, l’ora e i minuti.
→ “▼”: Su Mo … Sa
(Ripetere)
Modal. telecomando
1
Tenere premuti i 2 pulsanti simultaneamente per diversi secondi.
A
,
2
Selezionare il Codice n.
3
Selezionare Imposta dati.
→
L’indicatore si illumina dopo aver lampeggiato. Premere
.
Codice
n.
Voce
Imposta dati
0000 0001
01 Princ/second. Second. Principale 02 Tipo orologio 24 ore 12 ore (AM/PM)
Modalità Impost. dettagliate
1
Tenere premuti i 3 pulsanti simultaneamente per diversi secondi.
, ,
2
Selezionare il Codice n.
3
Selezionare il n. unità.
4
Selezionare Imposta dati.
→
L’indicatore si illumina dopo aver lampeggiato. Premere
.
Codice
n.
Voce
Imposta dati
0000 0001
31
Impostazione
uscita ventola di
ventilazione
Non connesso Connesso
32
Sensore della
temperatura ambiente
Unità principale RC
33
Impostazione
display temperatura
°C °F
Funzionamento di prova Per prima cosa accendere l’interruttore circuito consultando le istruzioni per l’uso dell’unità. Dopo che il telecomando si è avviato. 1
Tenere premuto per diversi secondi.
Viene visualizzato il display [TEST]. (L’unità entra in modalità funzionamento di prova.)
2
Premere . Effettuare il funzionamento
di prova.
[TEST] viene visualizzato durante l’esecuzione del test.
3
Premere . Terminare il funzionamento di prova. Scompare il display [TEST].
4
Cancellare la cronologia errori. Tenere premuti i 2 pulsanti simultaneamente per diversi secondi.
,
Vengono visualizzate le informazioni di errori. Per cancellare la cronologia errori, premere
.
Premere il pulsante
per  nire la modalità di servizio.
Attenzione
• Non utilizzare questa modalità per scopi diversi
dal funzionamento di prova. (Per prevenire il sovraccarico dell’unità)
• Leggere le istruzioni per l’installazione in dotazione
alle unità.
• Può essere effettuata una qualsiasi delle operazioni
Caldo, Freddo e Vent.
• La temperatura non può essere modi cata. • La modalità funzionamento di prova termina
automaticamente in 60 minuti. (Per prevenire la continuazione del funzionamento di prova)
• Le unità esterne non operano per circa 3 minuti
dopo l’accensione o il termine del funzionamento.
Speci che
Modello N.
CZ-RTC4
Dimensioni
(H) 120 mm × (W) 120 mm
× (D) 20 + 4,75 mm
Peso 160 g Intervallo temperatura/umidità
Da 0 °C a 40 °C / dav 20 % a 80 % (Niente condensa) *Solo uso interno.
Fonte di Alimentazione
DC16 V (fornita dall'unità interna)
Orologio
Precisione
± 30 secondi/mese (alla temperatura normale di 25 °C) *Regolare periodicamente.
Tempo di tenuta
24 ore (se completamente carico) *Circa 8 ore sono necessarie per la ricarica completa.
Numero di unità interne connesse
Fino a 8 unità
I T Impostazione / Funzionamento di prova / Speci che
業務用リモコンCZ-RTC4据付書.indd22 2015/01/1518:24:29
SM830241-00_2WAY SYS.indb 26 2015/03/26 14:55:06
