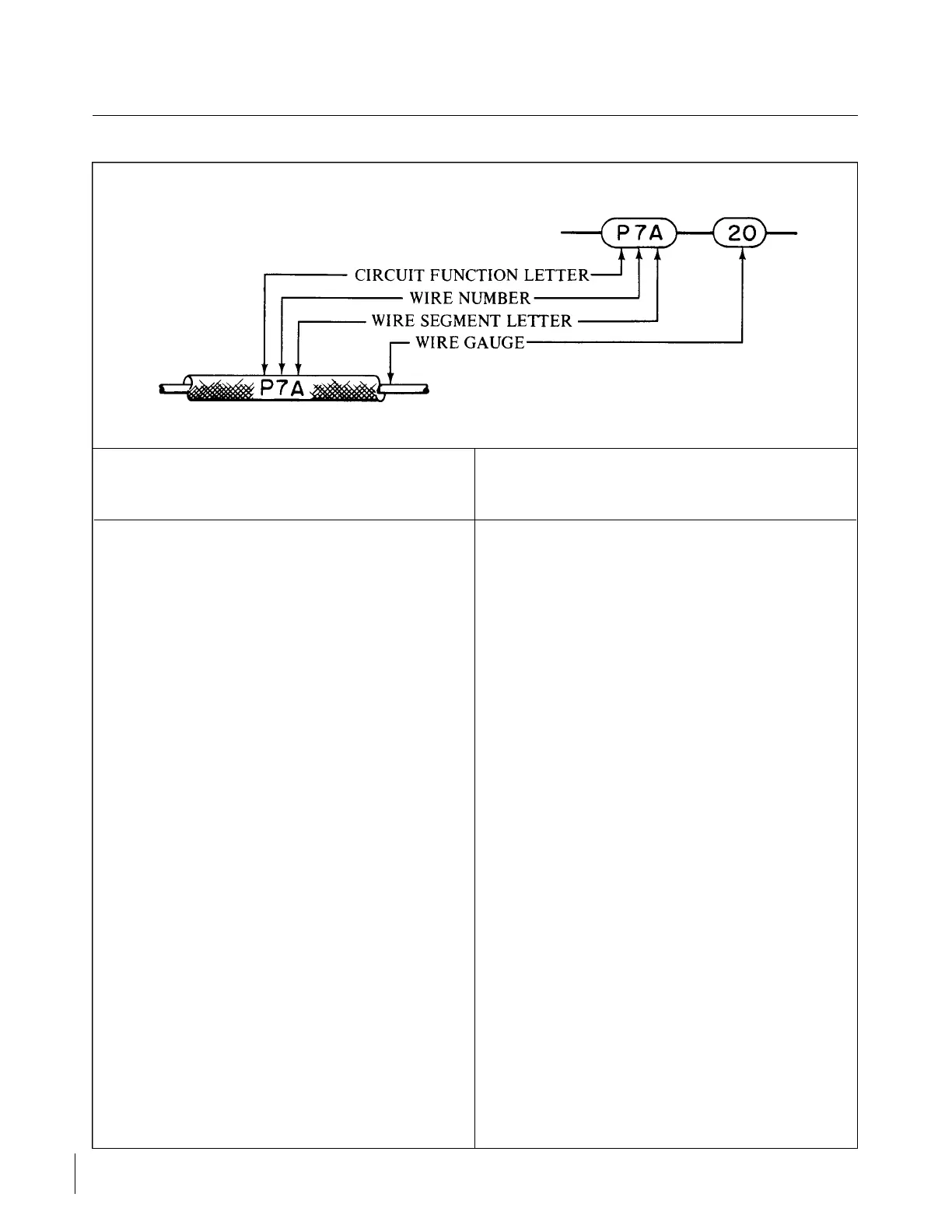

TABLE XI-VII. ELECTRICAL WIRE CODING
CIRCUIT FUNCTION
LETTER CIRCUITS
A AUTOPILOT
B CONTROL SURFACE
E ENGINE INSTRUMENT
F FLIGHT INSTRUMENT
G LANDING GEAR
H HEATER - VENTILATING & DEICING
L LIGHTING
P POWER
Q FUEL & OIL
RP RADIO POWER
RZ RADIO AUDIO & INTERPHONE
J IGNITION
RG RADIO GROUND
W WARNING
K STARTER
Revised: 2/13/89
2J5
CHEROKEE ARROW III SERVICE MANUAL
