[A] Rimuovere la centrale H70/101AC o H70/103AC.

[B] -RWIVMVIMHYIHMWXER^MEPMTVIWIRXMRIPPEGSRJI^MSRI

tra la struttura principale del motoriduttore ed il supporto

elettronica.

[C] Installare la nuova centrale H70/104AC o H70/105AC.

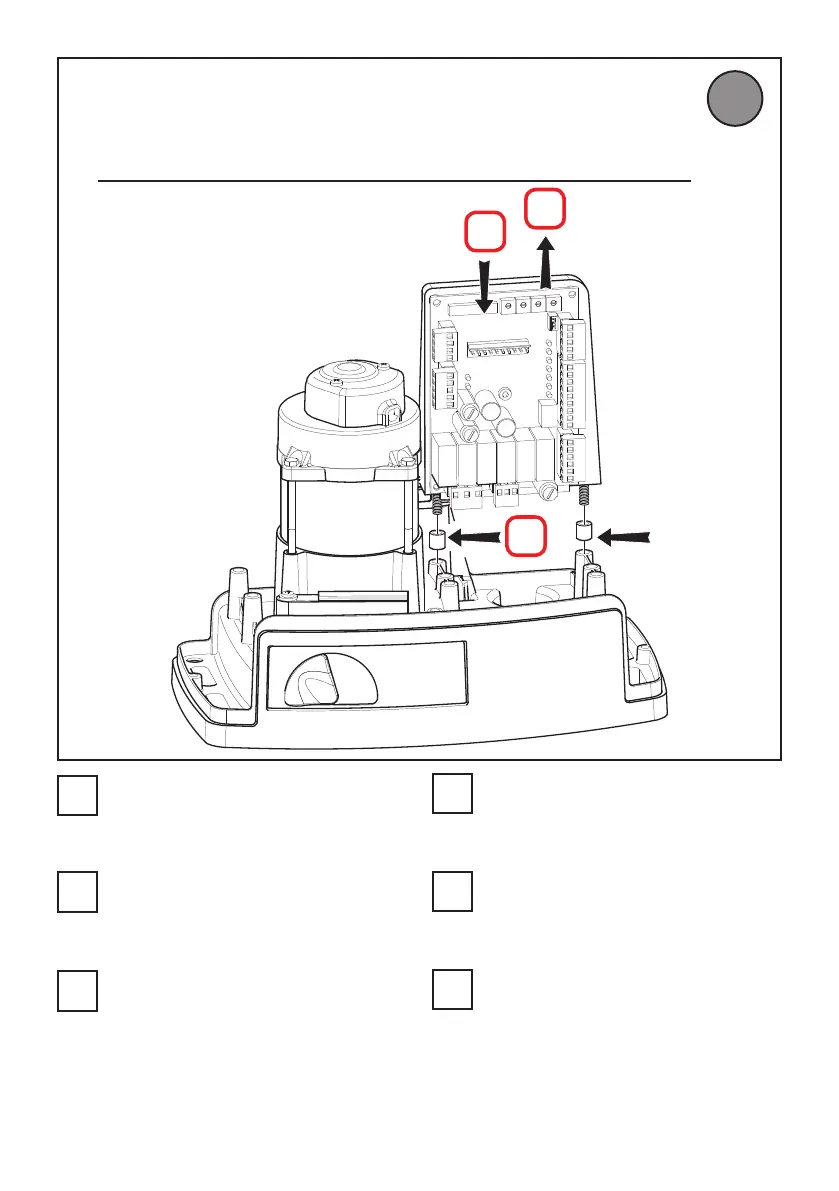

[A] Remove the H70/101AC or H70/103AC control unit.

[B] Fit the two spacers included in the pack between

the main structure of the gear motor and the electronic

circuit board mount.

[C] Install the new H70/104AC or H70/105AC control unit.

[A] Das Steuergerät H70/101AC oder H70/103AC

entfernen.

[B] Die zwei in der Verpackung enthaltenen

Distanzstücke zwischen die Hauptstruktur des

Getriebemotors und die Halterung der Elektronik einfügen.

[C] Das neue Steuergerät H70/104AC oder H70/105AC

installieren.

Serie H30

[A] Retirer la centrale H70/101AC ou H70/103AC.

[B] Introduire les deux entretoises présentes

HERW PIQFEPPEKI IRXVI PE WXVYGXYVI TVMRGMTEPI HY

motoréducteur et le support d'électronique.

[C] Installer la nouvelle centrale H70/104AC ou H70/105AC.

[A] Quite la central H70/101AC o H70/103AC.

[B] -RXVSHY^GEPSWHSWWITEVEHSVIWUYIWIIRGYIRXVER

IR IP TEUYIXI IRXVI PE IWXVYGXYVE TVMRGMTEP HIP

motorreductor y el soporte electrónico.

[C] Instale la nueva central H70/104AC o H70/105AC.

[A] Retire a unidade de controlo H70/101AC o

H70/103AC.

[B] -RWMVESWHSMWIWTEʡEHSVIWUYIIWXʝSTVIWIRXIWRS

TEGSXIIRXVIEIWXVYXYVETVMRGMTEPHSQSXSVIHYXSVIS

suporte eletrónico.

[C] Instale a nova unidade de controlo H70/104AC ou H70/105AC.

Sostituzione centrale di comando H70/101AC - H70/103AC con

centrale di comando H70/104AC - H70/105AC.

Substitution of H70/101AC - H70/103AC control panel with

H70/104AC - H70/105AC control panel.
