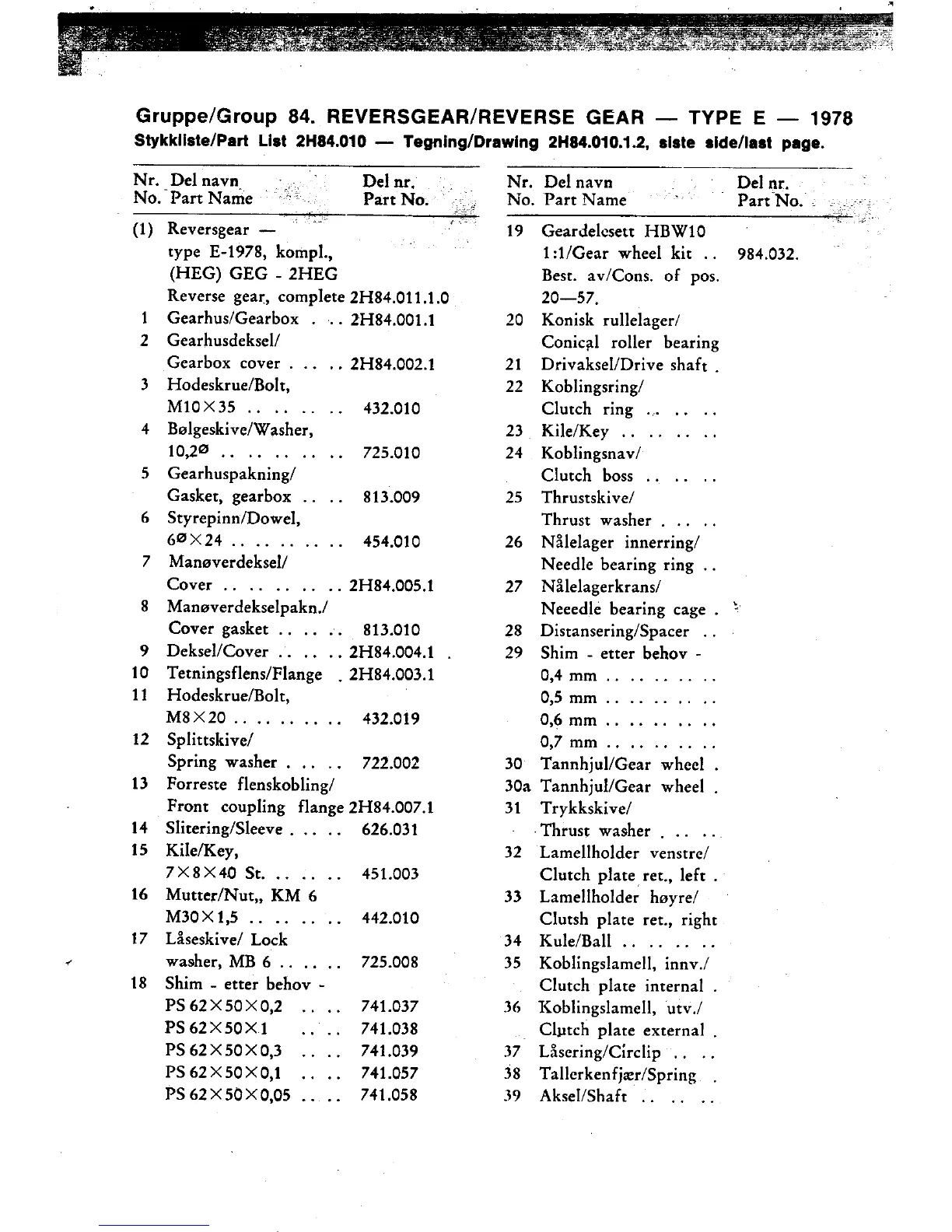

Gruppe/Group 84. REVERSGEAR/REVERSE GEAR - TYPE E - 1978
Stykkliste/Part LIst 2H84.010 - Tegning/Drawlng 2H84.010.1.2, siste slde/last p8ge.
-
Nr. Del navn " Del nr. Nr, Del navn Del ~r.
No.-Part Name ;, Part No. ; No. Part Name PartNo..c,
é,,'t':!l ~!cd
(1) Reversgear - ..., c" 19 Geardelcsett HBW10
type E-1978, kompl., 1 :l/Gear wheel kit.. 984.032.
(HEG) GEG - 2HEG Best. av/Cons. of pos.
Reverse geal:, complete 2H84.011.1.0 20-57.
1 Gearhus/Gearbox. '0. 2H84.001.1 20 Konisk rullelager/
2 Gearhusdeksel/ Conicitl roller hearing
Gearbox cover. .. .. 2H84.002.1 21 Drivaksel/Drive shaft .
3 Hodeskrue/Bolt, 22 Koblingsring/
M10X35 .. .. .. .. 432.010 Clutch ring .. .. ..
4 B0Igeskive/Washer, 23 Kile/Key .. .. .. ..
10,20 .. .. .. .. .. 725.010 24 Koblingsnav/
5 Gearhuspakning/ Clutch boss., .. ..
Gasket, gearbox .. .. 813.009 25 Thrustskive/
6 Styrepinn/Dowel, Thrust washer. .. ..
60X24.. .. .. 454.010 26 Nalelager innerring/
7 Man0verdeksel/ NeedIe hearing ring. .
Cover.. .. .. .. .. 2H84.005.1 27 Nalelagerkrans/
8 Man0verdekselpakn./ Neeedle hearing cage. :
Cover gasket.. .. .. 813.010 28 Distansering/Spacer ..
9 Deksel/Cover.. .. .. 2H84.004.1 . 29 Shim - etter behov -
10 Tetningsflens/Flange . 2H84.003.1 0,4 mm .. .. .. .. ..
11 Hodeskrue/Bolt, 0,5 mm .. .. .. .. ..
M8X20 432.019 0,6mm 12 Splittskivel 0,7 mm .. .. .. .. ..
Spring washer. .. .. 721.002 30 Tannhjul/Gear wheel .
13 Forreste flenskobling/ 30a Tannhjul/Gear wheel .
Front coupling flan ge 2H84.007.1 31 Trykkskive/
14 Slitering/Sleeve... .. 626.031 Thrust washer. .. ..
15 Kile/Key, 32 Lamellholder venstre/
7X8X40 St. .. .. .. 451.003 Clutch plateret., left .
16 Mutter/Nut" KM 6 33 Lamellholder h0yre/
M30X1,5 .. .. .. .. 442.010 Clutsh plate ret., right
17 Laseskive/ Lock 34 Kule/Ball.. .. .. ..
... washer, MB 6 .. .. .. 725.008 35 Koblingslamell, innv./
18 Shim - etter behov - Clutch plate internal.
PS 62X50XO,2 741.037 36 Koblingslamell, utv./
PS62X50X1 741.038 Clptch plate external.
PS 62X50XO,3 741.039 37 Lasering/Circlip .. ..
PS 62X50XO,1 741.057 38 Tallerkenfjrer/Spring .
PS62X50XO,05 .. .. 741.058 39 Aksel/Shaft .. .. ..
