SECTION VIII TECHNICAL SPECIFICATIONS

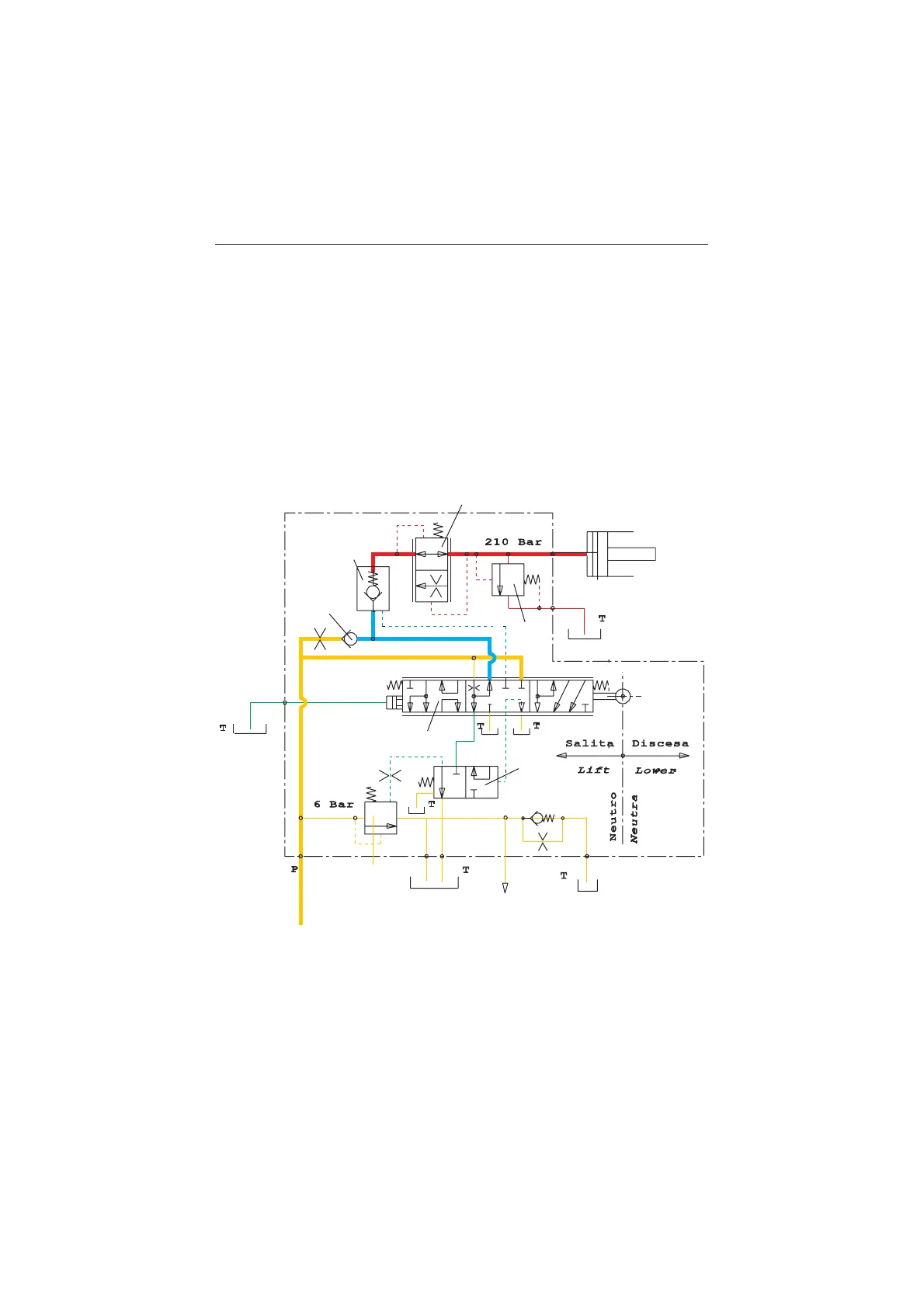

Hydraulic diagram of lift
1 - Valvematic 5 - Pilot valve
2 - Anti-shock valve 6 - Enabling valve
3 - Lowering valve 7 - Inlet valve
4 - Directional control valve 8 - Lubrication
P - Pump T - Drain
Hydraulic diagram of lift
189
8
6
1
3
7
2
4
5
