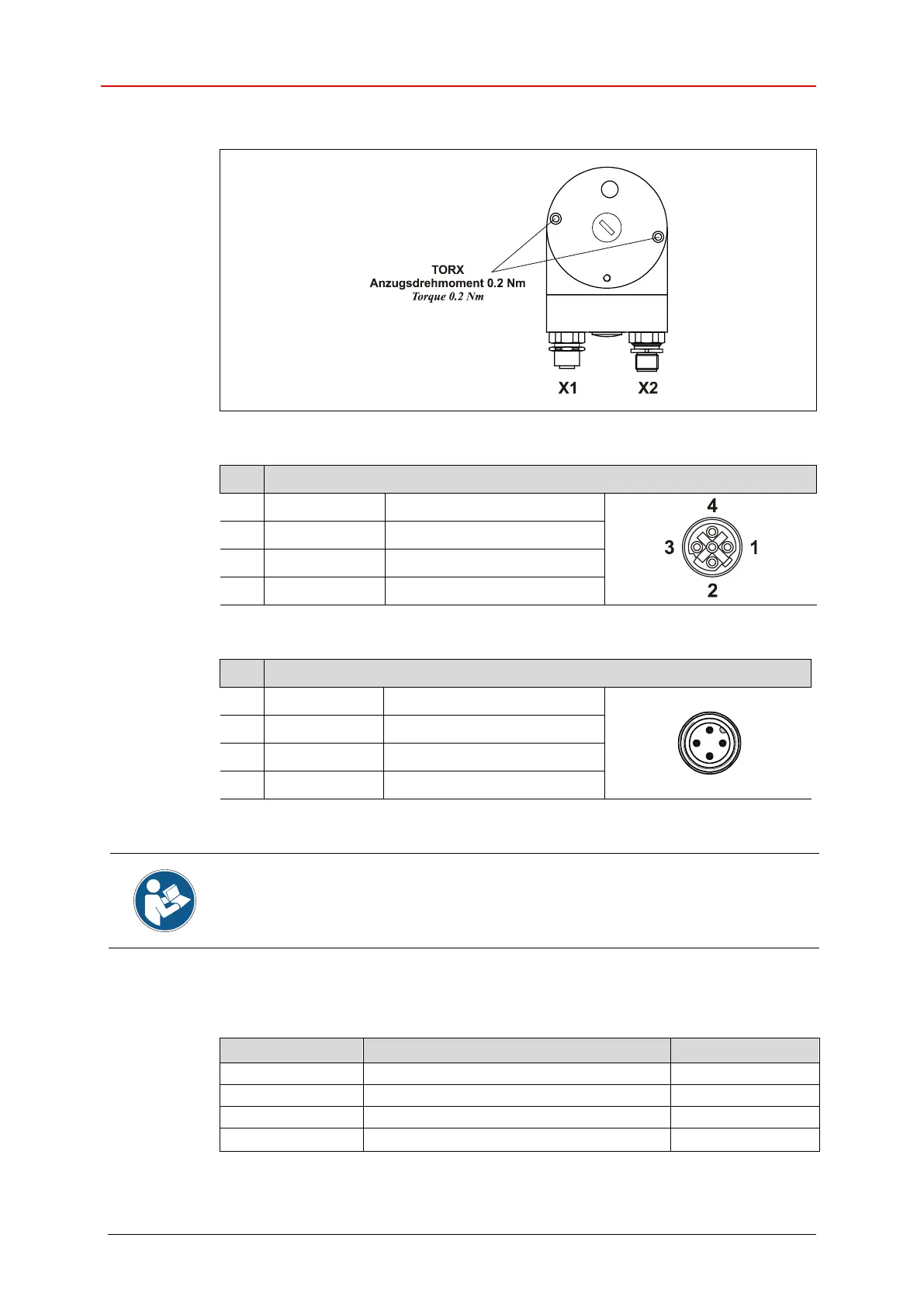

4.1 Anschluss
X1
IN / OUT; Flanschdose (M12x1-4 pol. D-coded)
1
TxD+
Sendedaten +
2
RxD+
Empfangsdaten +
3
TxD–
Sendedaten –
4
RxD–
Empfangsdaten –
X2
Versorgung; Flanschstecker (M12x1-4 pol. A-coded)
1
11 – 27 V DC
Versorgung
1
3
2
4
2
TRWinProg +
nur für Servicezwecke
3
GND, 0V
Versorgung
4
TRWinProg –
nur für Servicezwecke
Für die Versorgung sind paarweise verdrillte und geschirmte Kabel zu
verwenden !
Die Schirmung ist großflächig auf das Gegensteckergehäuse aufzulegen!
Bestellangaben zur Ethernet Flanschdose M12x1-4 pol. D-kodiert
Hersteller
Bezeichnung
Bestell-Nr.:
Binder
Series 825
99-3729-810-04
Phoenix Contact
SACC-M12MSD-4CON-PG 7-SH (PG 7)
15 21 25 8
Phoenix Contact
SACC-M12MSD-4CON-PG 9-SH (PG 9)
15 21 26 1
Harting
HARAX

M12-L
21 03 281 1405
