7.2.4 Behavior
Das Verhalten des Identity Object wird durch das Zustands-Übergangs-
Diagramm veranschaulicht. Dieses Zustands-Übergangs-Diagramm verbindet den
Gerätezustand mit dem durch das Status-Attribut gemeldeten Status mit dem Zustand
der Modul Status-LED.
Befindet sich das Mess-System im Major Unrecoverable Fault Zustand, ist
keine Kommunikation mehr möglich. Daher ist es nicht möglich, einen Major
Unrecoverable Fault zu melden. Es wird kein Reset-Service ausgeführt, dass
Mess-System muss neu eingeschaltet werden.
Heartbeat-Nachrichten werden nur ausgelöst, nach dem das Mess-System den
Hochlaufprozess erfolgreich beendet hat und sich im Betriebsmodus befindet.

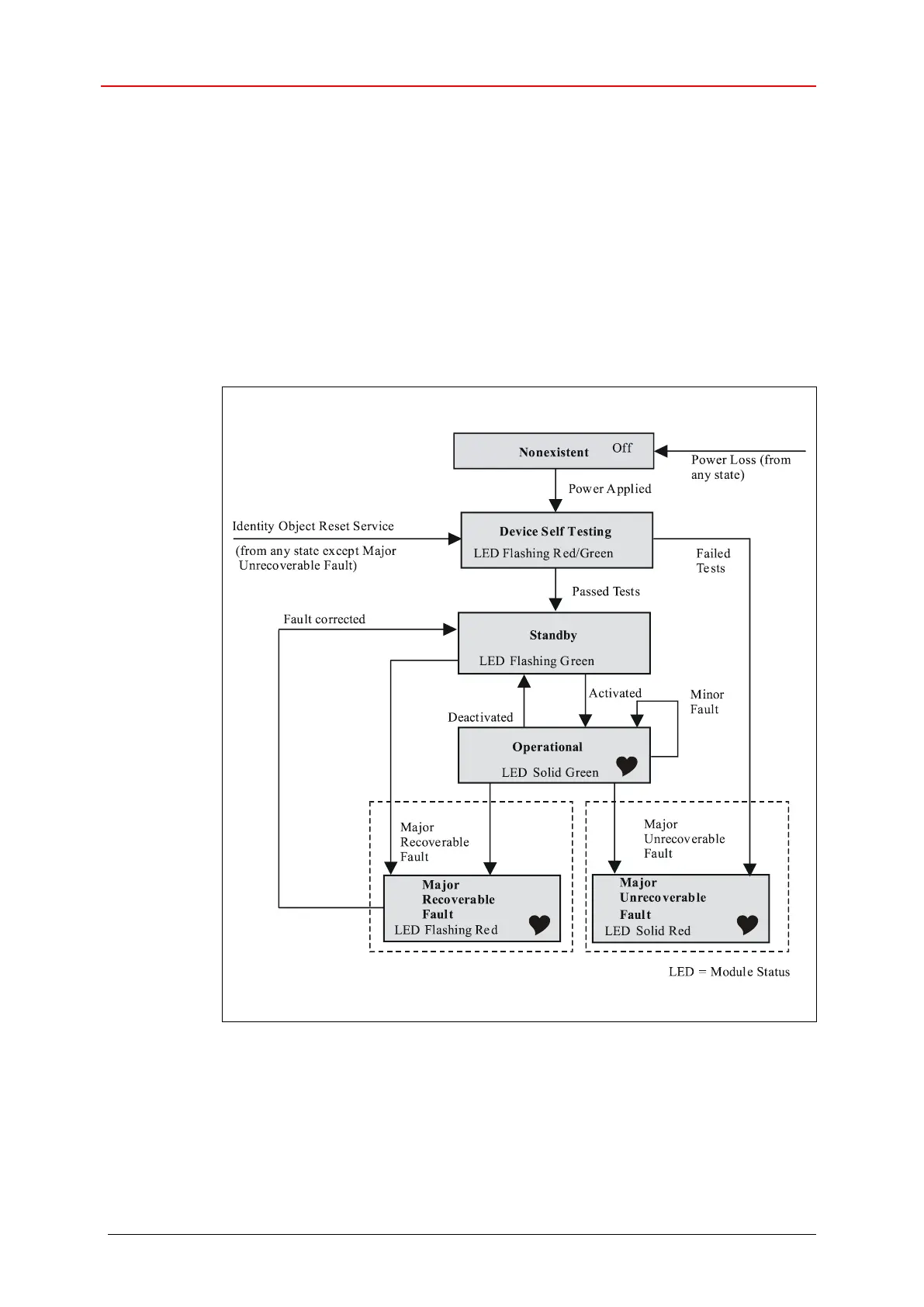

Abbildung 6: Zustands-Übergangs-Diagramm [Quelle: ODVA™ EtherNet/IP™ Spezifikation]
