5 Inbetriebnahme
5.1 EDS-Datei
Die EDS-Datei (elektronisches Datenblatt) enthält alle Informationen über die Mess-
System-spezifischen Parameter sowie Betriebsarten des Mess-Systems. Die EDS-
Datei wird durch das EtherNet/IP™-Netzwerkkonfigurationswerkzeug eingebunden,
um das Mess-System ordnungsgemäß konfigurieren bzw. in Betrieb nehmen zu
können.
Die EDS-Datei hat den Dateinamen „04710022_TR_EIP_XXXXXX.eds“.
Download:
 www.tr-electronic.de/f/TR-ECE-ID-MUL-0033
5.2 Bus-Statusanzeige
Das EtherNet/IP™-Mess-System ist mit drei Diagnose-LEDs ausgestattet.

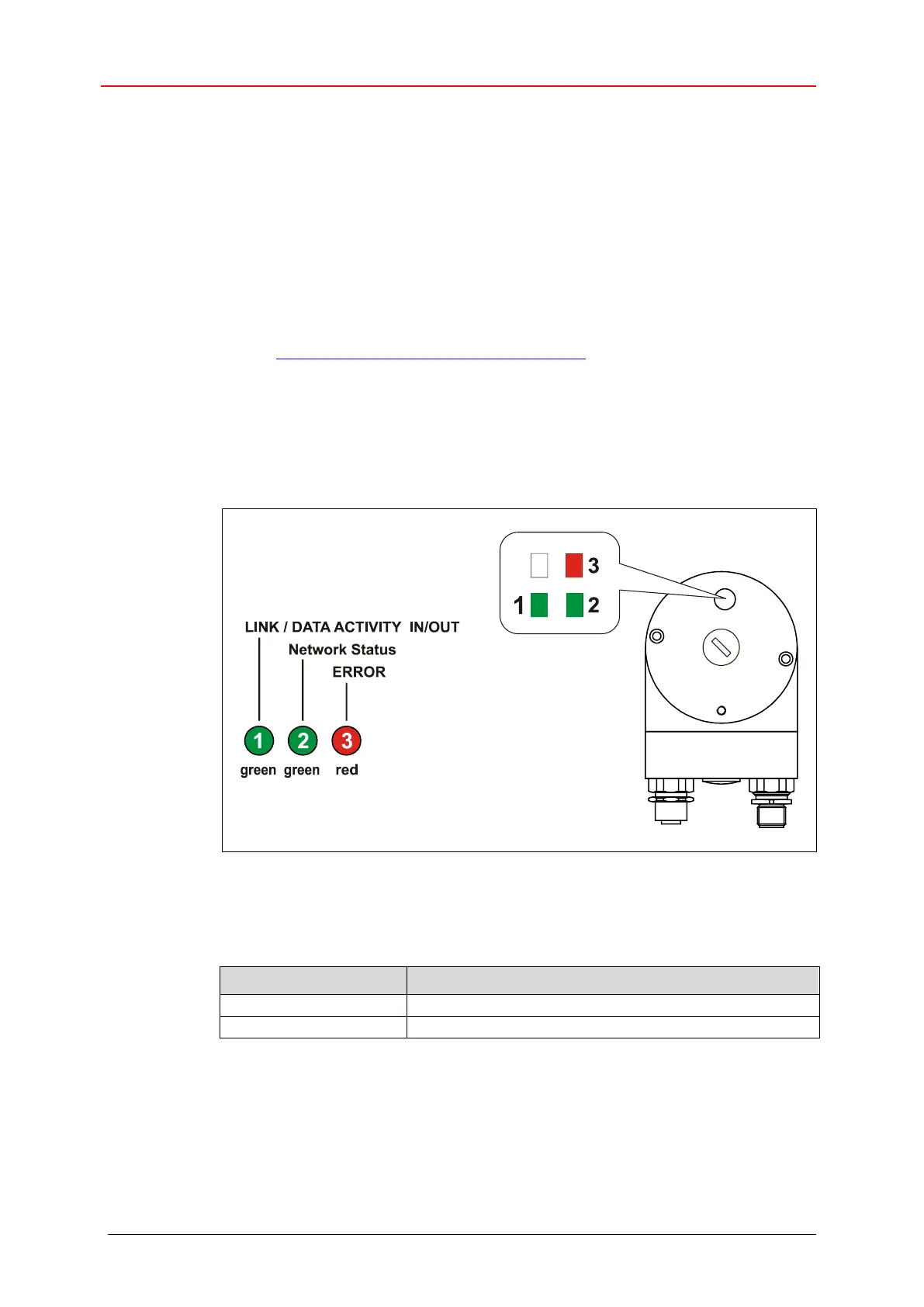

Abbildung 4: EtherNet/IP™ Diagnose-LEDs
5.2.1 Link / Data Activity LED
LED Status
Beschreibung
ON = Link
Ethernet Verbindung hergestellt
Blinkend = Data Activity
Datenübertragung TxD/RxD
