6.1 Objekt-Modell, Encoder Device
Nach der EtherNet/IP™-Spezifikation entspricht das TR-Mess-System einem
„Encoder Device, Device Type 0x22“. Abbildung 5 beschreibt daher das Objekt-Modell
eines TR-Mess-Systems.

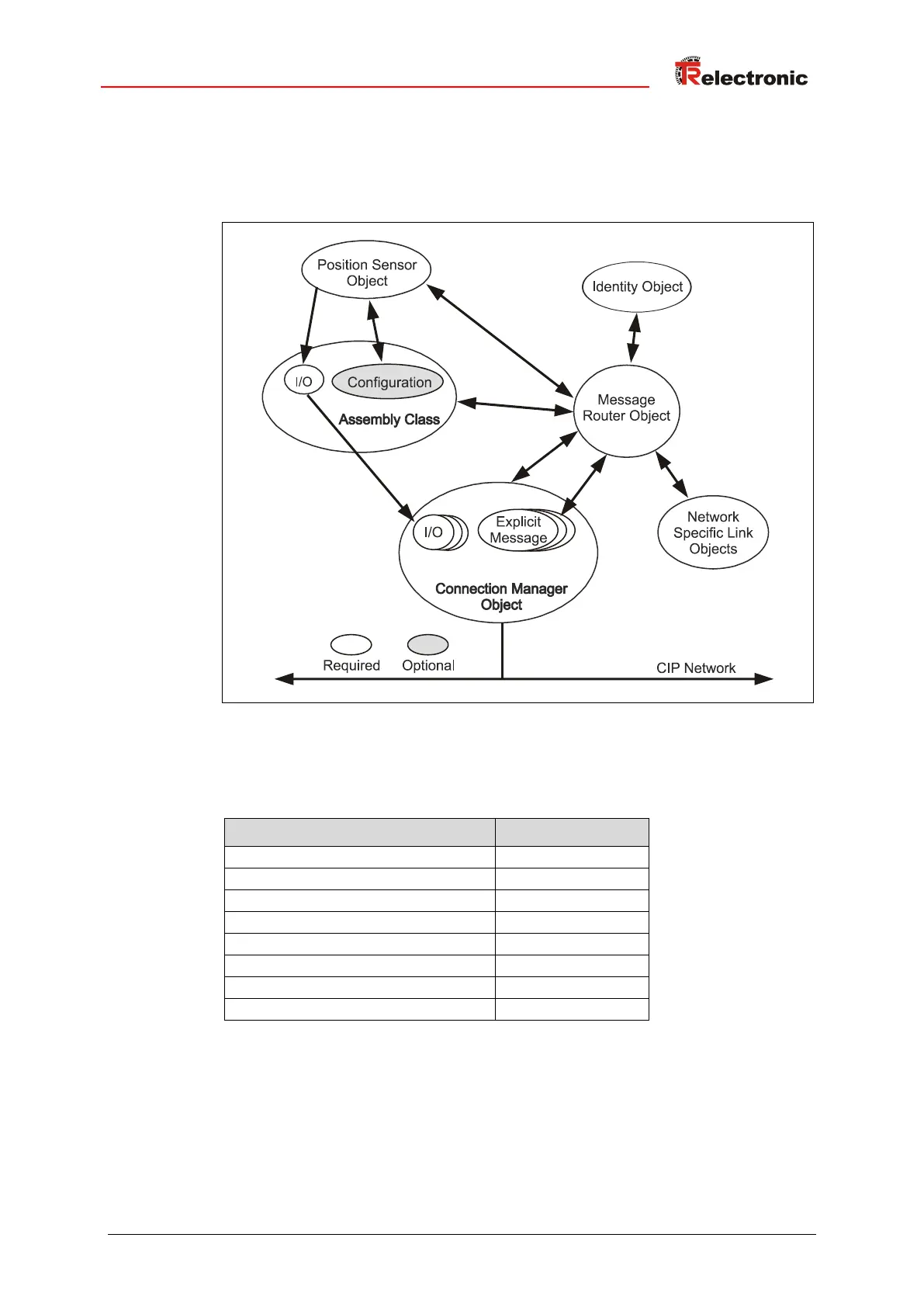

Abbildung 5: Objekt-Modell „Encoder Device“
6.1.1 Classes
Object Classes
Anzahl Instances
0x01: Identity Object
1
0x02: Message Router Object
1
0x04: Assembly Object
3
0x06: Connection Manager Object
1
0x23: Position Sensor Object
1
0xF4: Port Object
1
0xF5: TCP/IP Interface Object
1
0xF6: Ethernet Link Object
1
Tabelle 4: Unterstützte Klassen
