9.2.2 Programmierung
Ist das Mess-System ordnungsgemäß mit dem PC verbunden, kann über Menü
Gerät --> Online in den Online-Modus übergewechselt werden. Das Mess-System

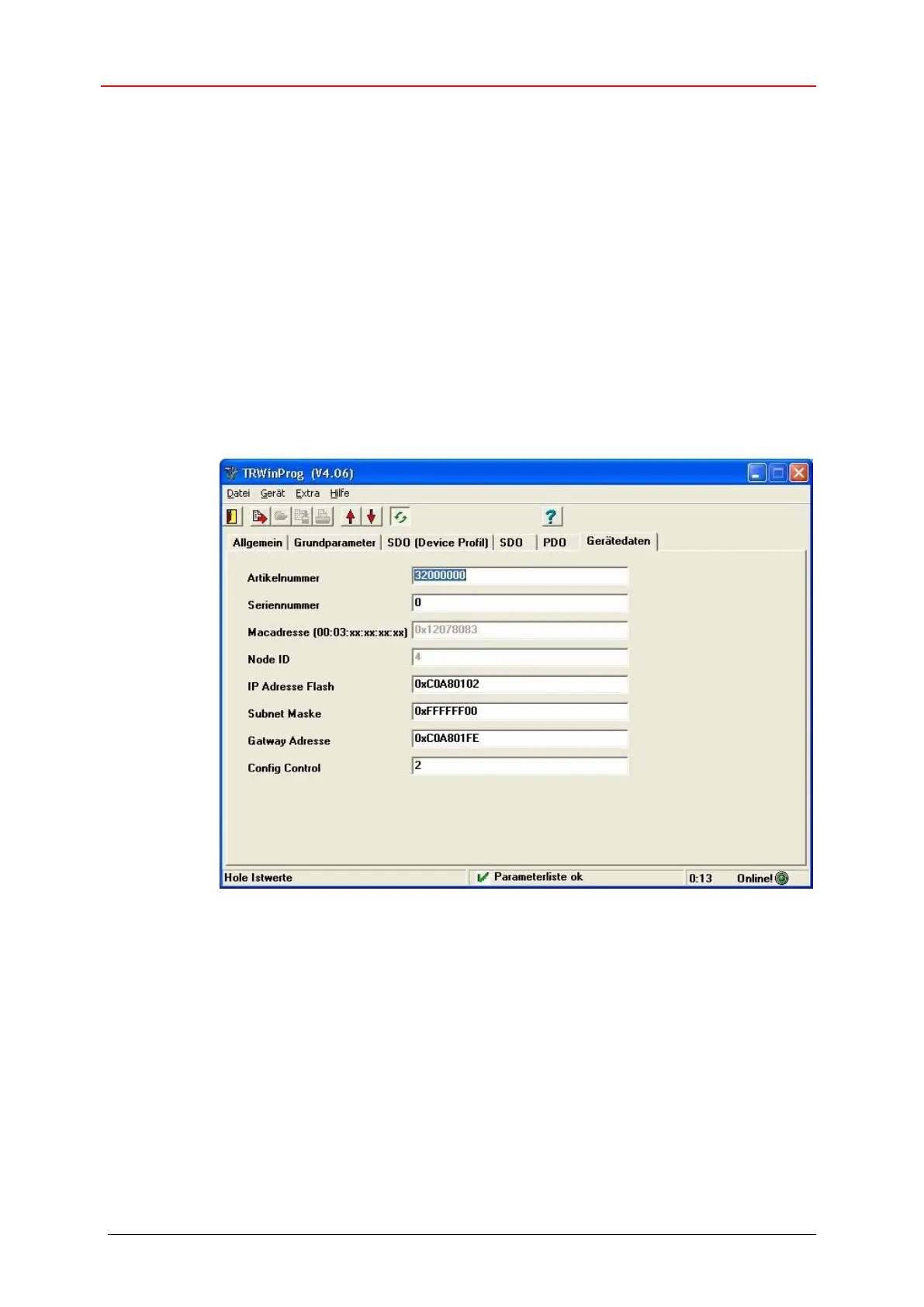

meldet sich daraufhin mit den einstellbaren Parametern. In der Registerkarte
Gerätedaten können die gewünschten IP-Parameter eingestellt werden. Die
Abspeicherung der IP-Parameter geschieht über Menü Gerät --> Daten an Gerät
senden.
Die IP-Parameter werden als HEX-Werte in die Programm-Maske eingetragen.
Beispiel:
IP-Adresse 192.168.1.2 = 0xC0 A8 01 02
Der Eintrag ConfigControl (F5/3) greift direkt auf das TCP/IP Interface
Object 0xF5, Attribut 3 Configuration Control zu. Es ist also nicht notwendig,
diese Steuerungsbits vorher manuell zu setzen.
