Installation, Operating & Maintenance Instructions
Series 615 DN 40 (I.D. 1½”), DeviceNet
VAT Vakuumventile AG, CH-9469 Haag, Switzerland
Tel +41 81 771 61 61 Fax +41 81 771 48 30 CH@vatvalve.com www.vatvalve.com
603476EA
2013-07-25
16/102

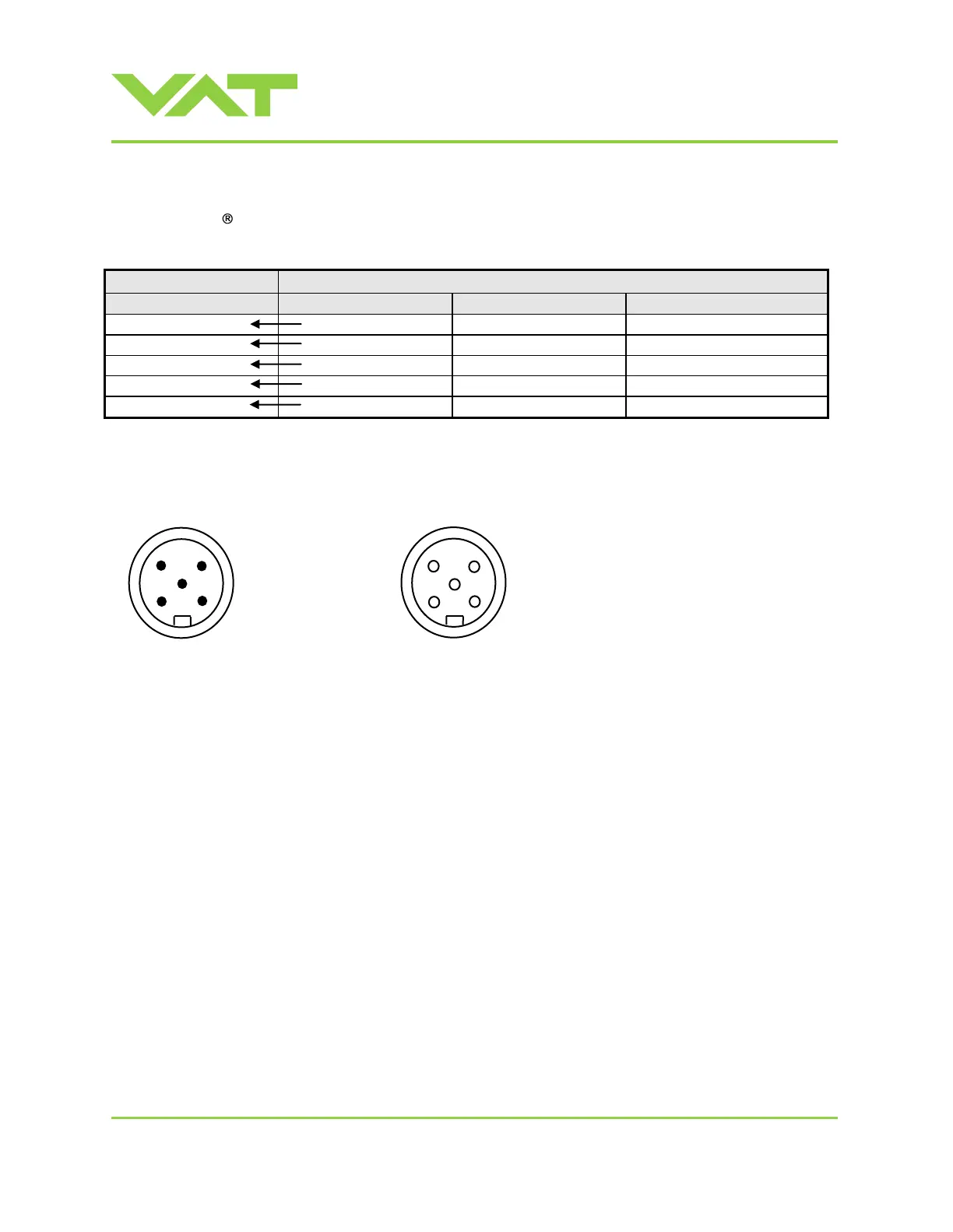

2.6.4 DeviceNet connection
Connector type: Micro-style male (5 pin), connector is shown on panel refer to chapter «Installation into the system».
At valve controller
DeviceNet cable
PIN
Name
Wire color
Description
1
Drain
Bare
Shield
2
V+
Red
DeviceNet
®
power supply +
3
V-
Black
DeviceNet
®
power supply -
4
CAN_H
White
DeviceNet
®
signal
5
CAN_L
Blue
DeviceNet
®
signal
Note: The DeviceNet
®
interface is galvanic isolated from control unit.
Micro Connector Pinout
Female (sockets)
at DeviceNet cable
1
5
2
3
4
5
1
2
3
4
Male (pins) at
valve controller
