Instalação e Conexão
Português
Definições da Norma IEC/EM 61800-3: "Adjustable Speed Electrical Power Drives Systems"
Ambientes:
Primeiro Ambiente ("First Environment"): ambientes que incluem instalações domésticas,
como estabelecimentos conectados sem transformadores intermediários à rede de baixa
tensão, a qual alimenta instalações de uso doméstico.
Segundo Ambiente ("Second Environment"): ambientes que incluem todos os
estabelecimentos que não estão conectados diretamente à rede baixa tensão, a qual alimenta
instalações de uso doméstico.
Categorias:
Categoria C1: inversores com tensões menores que 1000 V, para uso no "Primeiro Ambiente".
Categoria C2: inversores com tensões menores que 1000 V, que não são providos de plugs ou
instalações móveis e, quando forem utilizados no "Primeiro Ambiente", deverão ser instalados
e colocados em funcionamento por profissional.
Categoria C3: inversores com tensões menores que 1000 V, desenvolvidos para uso no
“Segundo Ambiente” e não projetados para uso no “Primeiro Ambiente”.
NOTA!
Por profissional entende-se uma pessoa ou organização com conhecimento
em instalação e/ou colocação em funcionamento dos inversores, incluindo os
seus aspectos de EMC.
3.3.3 Filtro Supressor de RFI
Os inversores CFW300 quando montados com filtro externo, são utilizados para reduzir a
perturbação conduzida do inversor para a rede elétrica na faixa de altas frequências (>150
kHz). Necessário para o atendimento dos níveis máximos de emissão conduzida de normas de
compatibilidade eletromagnética como a EN 61800-3 e EN 55011.
Para mais detalhes, consulte a Seção 3.3 INSTALAÇÕES DE ACORDO COM A DIRETIVA
EUROPEIA DE COMPATIBILIDADE ELETROMAGNÉTICA na página 94.
Para informações sobre o modelo do filtro RFI consulte a Tabela 7.1 na página 106.
A figura abaixo demonstra a conexão do filtro ao inversor:
Terra de proteção
Painel metálico (quando necessário)
Haste de
aterramento
Filtro de RFI
de entrada
externo
PE
PE
PE
W
V
U
Fiação de sinal e controle
Transformador
L1/L L1
L1/L
1...12
CFW300
XC1
PE PE
L2/N L2
L2/N
Motor
Alimentação

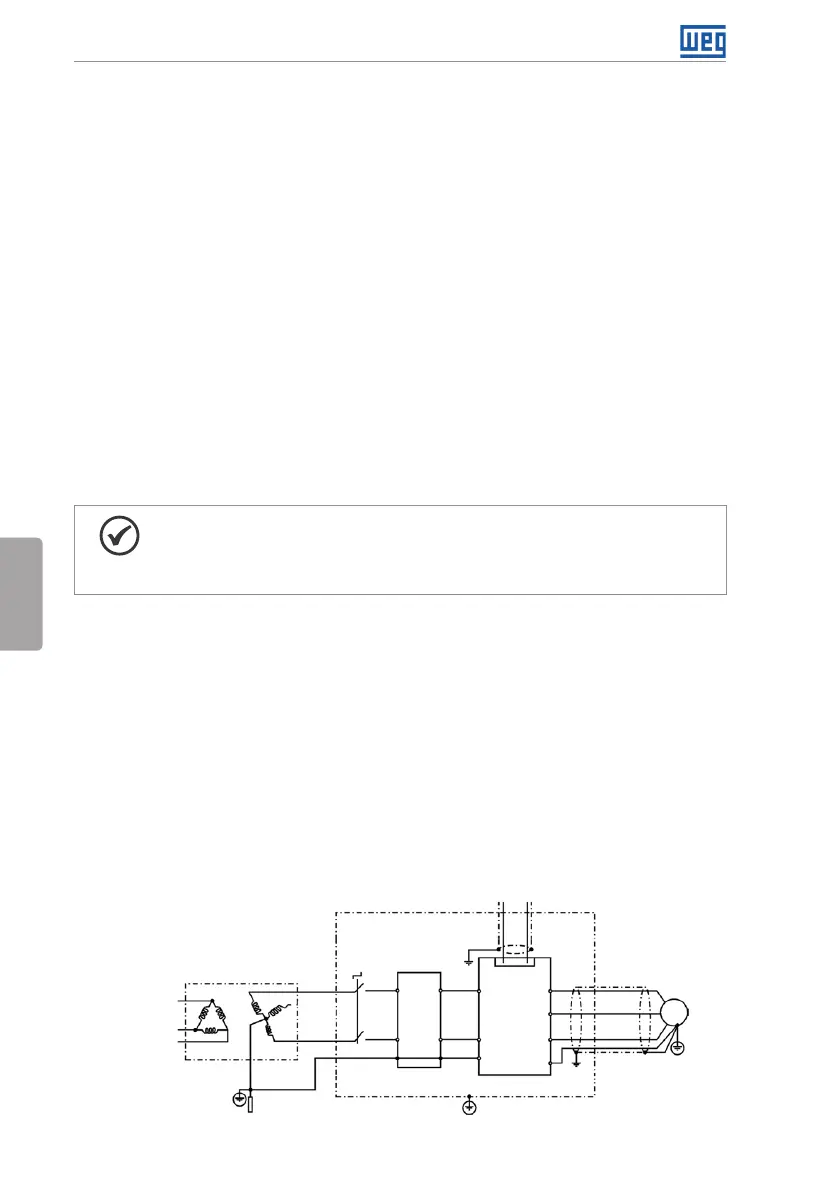

Figura 3.5: Conexão do filtro supressor de RFI - condição geral
