CFW300 | 53
Instalación y Conexión
Español
3.2.3.3 Frenado Reostático
¡NOTA!
El frenado reostático está disponible en los modelos a partir del tamaño B.
Consulte la Tabla B1 en la página 113 para las siguientes especificaciones de frenado
reostático: corriente máxima, resistencia, corriente eficaz (*) y dimensión del cable.
Red de
alimentación
Termostato
Resistor
de
frenado
Relé
térmico
Alimentación de
comando
Contactor
R
S
T
BR+BR

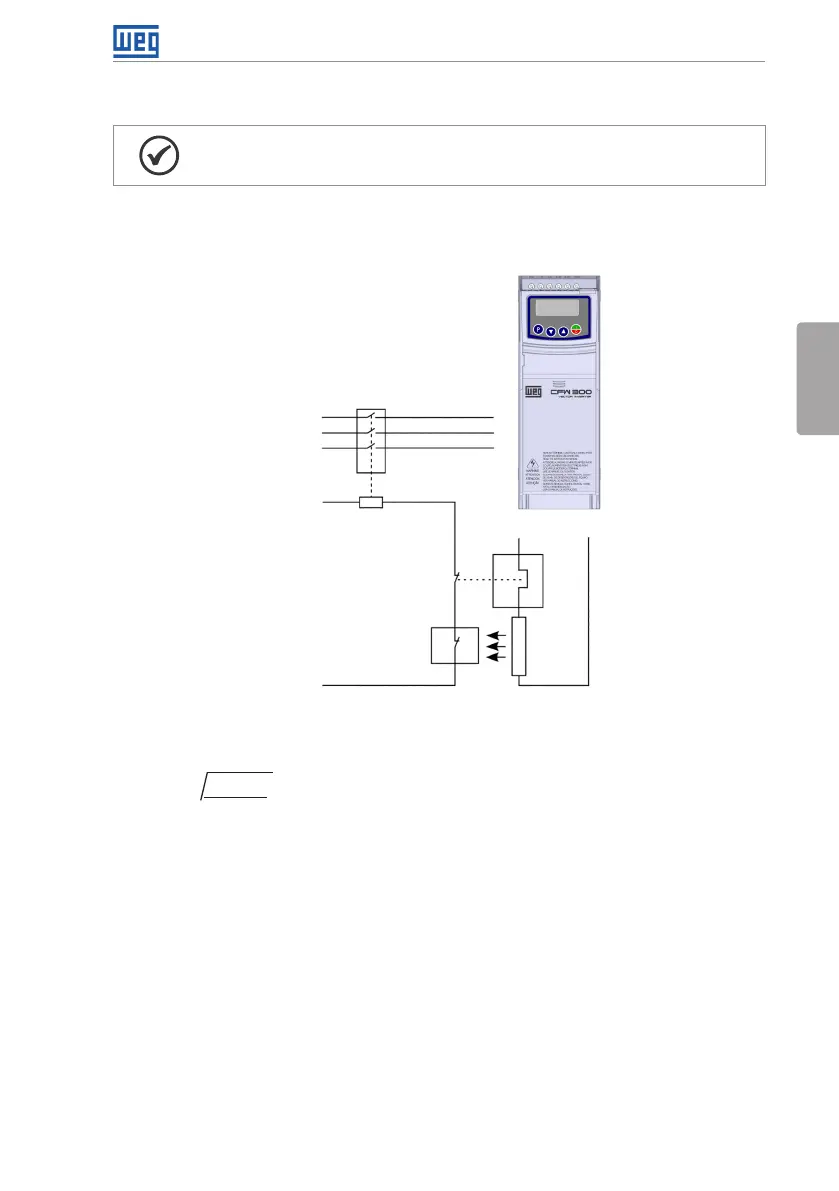

Figura 3.2: Conexión del resistor de frenado
(*) La corriente eficaz de frenado puede ser calculada a través de:
I
eficaz
= I
max
.
t
br
(min)
√
5
Siendo: t
br
corresponde a la suma de los tiempos de actuación del frenado durante el más
severo ciclo de 5 minutos.
La potencia del resistor de frenado debe ser calculada en función del tiempo de desaceleración,
de la inercia de la carga y del conjugado resistente.
Procedimiento para uso del frenado reostático:
Conecte el resistor de frenado entre los bornes de potencia +BR y BR.
Utilice cable trenzado para la conexión. Separar estos cables del cableado de señal y control.
Dimensionar los cables de acuerdo con la aplicación, respetando las corrientes máxima y
eficaz.
