WEG CFW300 - Conexões de Potência

88 | CFW300
Instalação e Conexão
Português

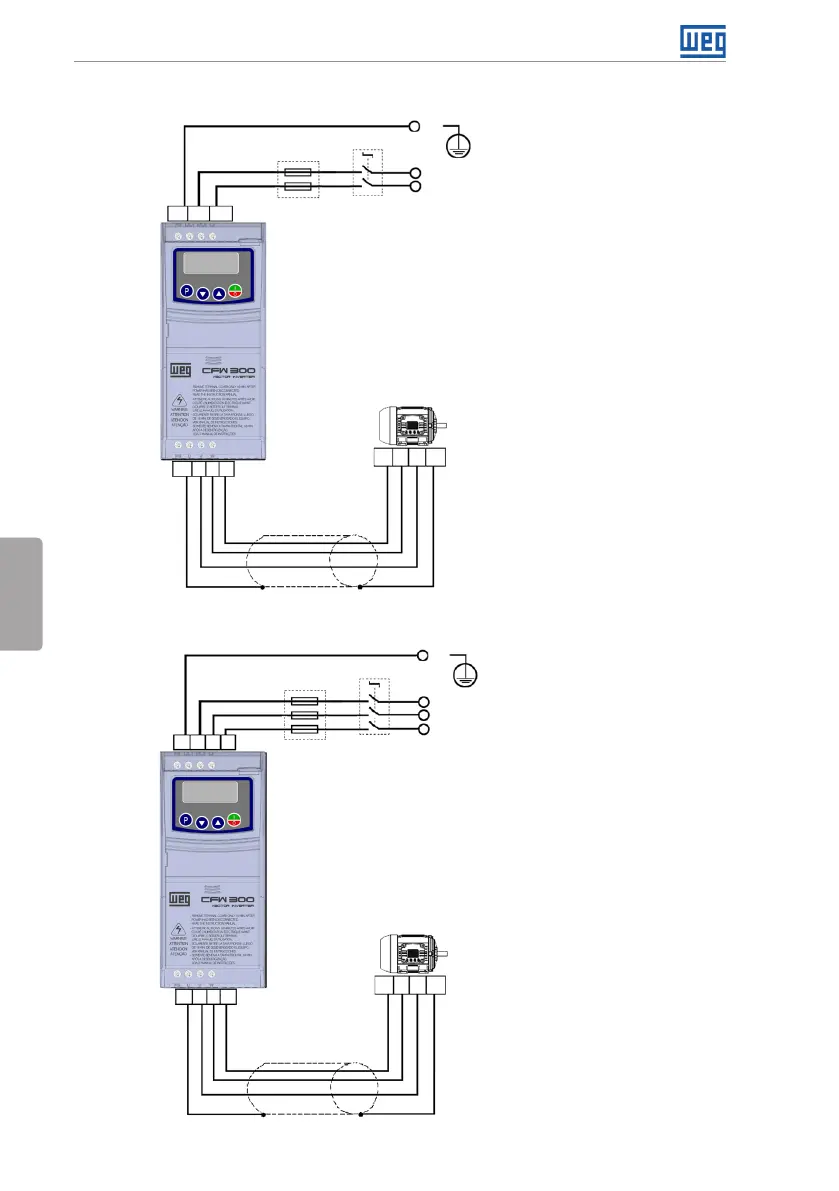

3.2.3 Conexões de Potência
PE
UPE
Blindagem
PE
+UD-UD
Seccionadora
Fusíveis
Rede
PEW V U
V W
Pólo negativo de alimentação CC (-UD)
Pólo positivo de alimentação CC (+UD)
Disponível somente para os modelos específicos da mecânica A (ver Tabela 2.2 na página 83).
(a) Mecânica A alimentação CC
Blindagem
PE
Seccionadora
Fusíveis
Rede
PEW V U
U V WPE
PE L1 L2L3
L1/L
L2/N
L3
*
(*) O borne de potencia L3 não está disponível nos modelos monofásicos da mecânica A
(b) Mecânica A alimentação monofásica e trifásica
