WEG CFW300 - Conexiones de Control; Conexiones de Puesta a Tierra

CFW300 | 55
Instalación y Conexión
Español
3.2.4 Conexiones de Puesta a Tierra
¡PELIGRO!
 El convertidor debe ser obligatoriamente conectado a un tierra de protección
(PE).
 Utilizar cableado de puesta a tierra con calibre mínimo igual al indicado en la
Tabla B1 en la página 113.
 Conecte los puntos de puesta a tierra del convertidor a una varilla de puesta
a tierra específica, o al punto de puesta a tierra específico, o inclusive, al punto
de puesta a tierra general (resistencia ≤ 10 Ω).
 El conductor neutro de la red que alimenta al convertidor debe ser sólidamente
puesto a tierra, no obstante, el mismo no debe ser utilizado para puesta a
tierra del convertidor.
 No comparta el cableado de puesta a tierra con otros equipos que operen
con altas corrientes (ej.: motores de alta potencia, máquinas de soldar, etc.).
3.2.5 Conexiones de Control
Las conexiones de control deben ser hechas de acuerdo con la especificación del conector
de la tarjeta de control del CFW300. Las funciones y conexiones típicas son presentadas en
la Figura 3.3 en la página 55. Por más detalles sobre las especificaciones de las señales del
conector consulte el Capítulo 8 ESPECIFICACIONES TÉCNICAS en la página 70.
(a) Configuración NPN
(b) Configuración PNP
DI1DI1
DI2DI2
DI3DI3
DI4DI4
+10 V+10 V
GNDGND GNDGND
1
1
10
10
11
11
12
12
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
(+) AI1 (-)
(+) AI1 (-)
(0 a 20) mA
(0 a 20) mA
(4 a 20) mA
(4 a 20) mA
(0 a 10) V
(0 a 10) V
Anti-
horario
Anti-
horario
HorarioHorario
AI1
AI1
24 V
(Fuente externa)
DO1-RL-NCDO1-RL-NC
DO1-RL-NADO1-RL-NA
DO1-RL-CDO1-RL-C
(*) Por más informaciones consulte la especificación detallada en
la Sección 8.2 DATOS DE LA ELECTRÓNICA/GENERALES en la
pagina 71.
Conector Descripción
(*)
1 DI1 Entrada digital 1
2 DI2 Entrada digital 2
3 DI3 Entrada digital 3
4 DI4 Entrada digital 4
5 GND Referencia 0 V
6
AI1 Entrada analógica 1
(Corriente)
7 GND Referencia 0 V
8
AI1 Entrada analógica 1
(Tensión)
9
+10 V Referencia +10 Vcc
para potenciómetro
10
DO1-RL-NC Salida digital 1
(Contacto NC del relé 1)
11
DO1-RL-C Salida digital 1
(Punto común del relé 1)
12
DO1-RL-NA Salida digital 1
(Contacto NA del relé 1)

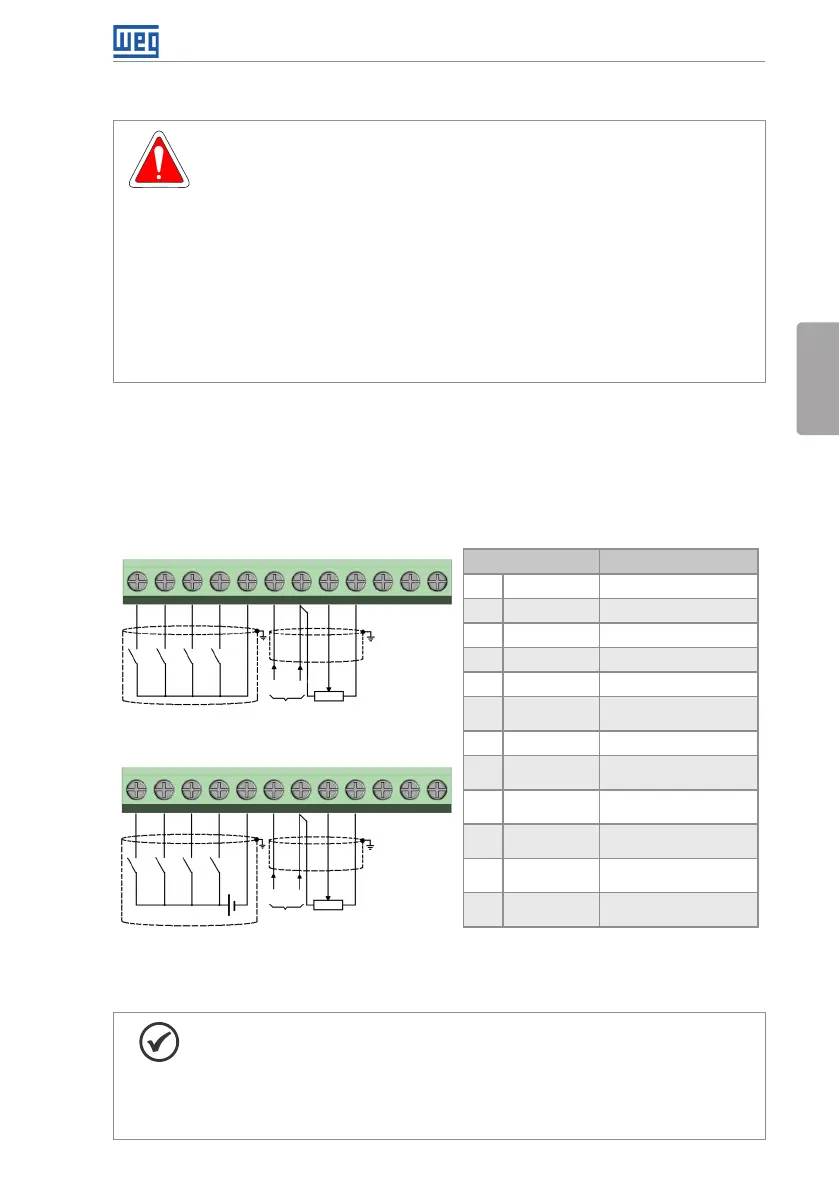

Figura 3.3: (a) y (b) Señales del conector de la tarjeta de control C300
¡NOTA!
 Los convertidores CFW300 son suministrados con las entradas digitales
configuradas como activo bajo (NPN). Para realizar alteraciones, verifique la
utilización del parámetro P271 en el manual de programación del CFW300.
 La entrada analógica AI1 está ajustada para entrada 0 a 10 V, para alterarla
verifique el parámetro P233 del manual de programación.
