CFW300 | 97
HMI e Programação Básica
Português
4 HMI E PROGRAMAÇÃO BÁSICA
4.1 USO DA HMI PARA OPERAÇÃO DO INVERSOR
Através da HMI é possível o comando do inversor, a visualização e o ajuste de todos os
parâmetros. A HMI apresenta as seguintes funções:
Seleciona (comuta) display
entre número do parâmetro e
seu valor (posição/conteúdo).
Diminui (decrementa) a
frequência, número do
parâmetro ou valor do
parâmetro.
Aumenta (incrementa) a
frequência, número do
parâmetro ou valor do
parâmetro.
Habilita/Desabilita o inversor
via rampa de aceleração/
desaceleração (partida/
parada, conforme P229).
Reseta o inversor após a
ocorrência de falhas.

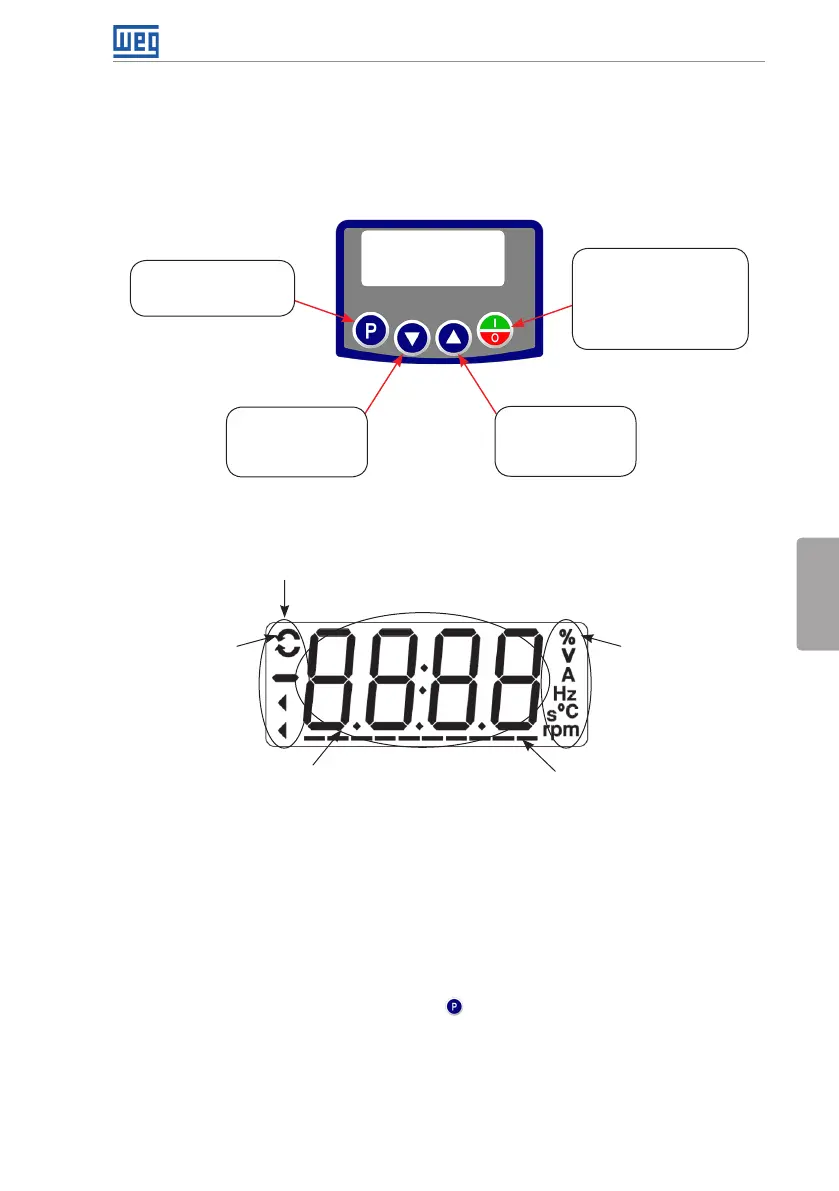

Figura 4.1: Teclas da HMI
4.2 INDICAÇÕES NO DISPLAY DA HMI
Estado do inversor
Sentido de giro
Unidade de medida
(refere-se ao valor do
mostrador principal)
Barra para
monitoração
de variável
Mostrador principal
Figura 4.2: Áreas do display
4.3 MODOS DE OPERAÇÃO DA HMI
Ao energizar o inversor, o estado inicial da HMI permanecerá no modo inicialização desde que
não ocorra nenhuma falha, alarme, subtensão ou qualquer tecla for pressionada.
O modo de parametrização é constituído de dois níveis: o nível 1 permite a navegação entre os
parâmetros. E o nível 2 permite a edição do parâmetro selecionado no nível 1. Ao final deste
nível o valor modificado é salvo quando a tecla é pressionada.
A Figura 4.3 na página 98 ilustra a navegação básica sobre os modos de operação da HMI.
