Instalação e Conexão
Português
3.2.4 Conexões de Aterramento
PERIGO!
 O inversor deve ser obrigatoriamente ligado a um terra de proteção (PE).
 Utilizar fiação de aterramento com bitola, no mínimo, igual à indicada na Tabela
B1 na página 113.
 Conecte os pontos de aterramento do inversor a uma haste de aterramento
específica, ou ao ponto de aterramento específico ou ainda ao ponto de
aterramento geral (resistência ≤ 10 Ω).
 O condutor neutro da rede que alimenta o inversor deve ser solidamente
aterrado, porém o mesmo não deve ser utilizado para aterramento do inversor.
 Não compartilhe a fiação de aterramento com outros equipamentos que
operem com altas correntes (ex.: motores de alta potência, máquinas de
solda, etc.).
3.2.5 Conexões de Controle
As conexões de controle devem ser feitas de acordo com a especificação do conector do
cartão de controle do CFW300. As funções e conexões típicas são apresentadas na Figura 3.3
na página 93. Para mais detalhes sobre as especificações dos sinais do conector consulte
o Capítulo 8 ESPECIFICAÇÕES TÉCNICAS na página 107.
Conector Descrição
(*)
1 DI1 Entrada digital 1
2 DI2 Entrada digital 2
3 DI3 Entrada digital 3
4 DI4 Entrada digital 4
5 GND Referência 0 V
6 AI1 Entrada analógica 1
(Corrente)
7 GND Referência 0 V
8 AI1 Entrada analógica 1
(Tensão)
9 +10 V Referência +10 Vcc
para potênciometro
10 DO1-RL-NF Saída digital 1
(Contato NF do relé 1)
11 DO1-RL-C Saída digital 1
(Ponto comum do relé 1)
12 DO1-RL-NA Saída digital 1
(Contato NA do relé 1)
(a) Configuração NPN
(b) Configuração PNP
DI1DI1
DI2DI2
DI3DI3
DI4DI4
+10 V+10 V
GNDGND GNDGND
1
1
10
10
11
11
12
12
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
(+) AI1 (-)
(+) AI1 (-)
(0 a 20) mA
(0 a 20) mA
(4 a 20) mA
(4 a 20) mA
(0 a 10) V
(0 a 10) V
Anti-
horário
Anti-
horário
HorárioHorário
AI1
AI1
24 V
(Fonte externa)
DO1-RL-NFDO1-RL-NF
DO1-RL-NADO1-RL-NA
DO1-RL-CDO1-RL-C
(*) Para mais informações consulte a especificação detalhada na
Seção 8.2 DADOS DA ELETRÔNICA/GERAIS na página 108.

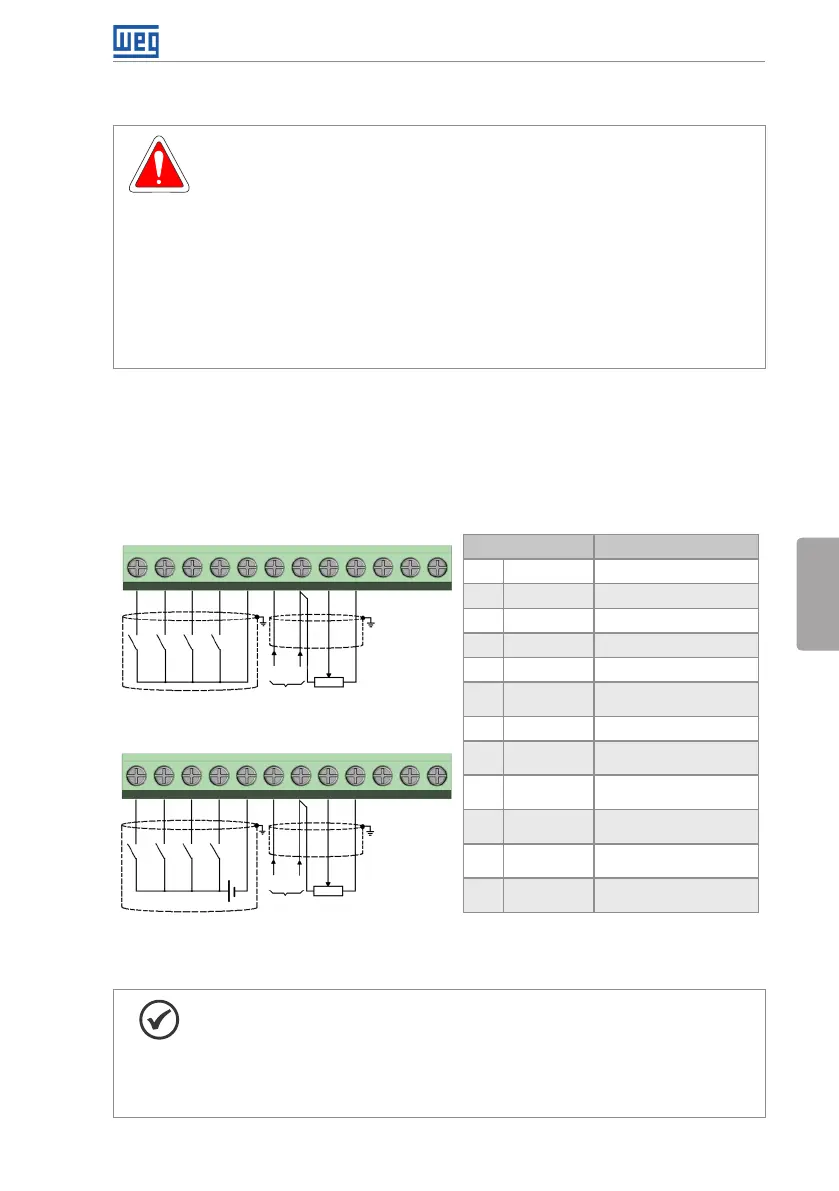

Figura 3.3: (a) e (b) Sinais do conector do cartão de controle C300
NOTA!
 Os inversores CFW300 são fornecidos com as entradas digitais configuradas
como ativo baixo (NPN). Para alterar, verifique a utilização do parâmetro P271
no manual de programação do CFW300.
 A entrada analógica AI1 está ajustada para entrada 0 a 10 V, para alterar
verifique o parâmetro P233 do manual de programação.
