CFW500 | 167
Appendix B - Anexo B
Appendix B
Anexo B
Para emissão conduzida categoria C3, no modelo 23, utilizar o ferrite 13673076 nos cabos de entrada (2 voltas). O cabo
terra também deve passar pelo ferrite (2 voltas, em sentido oposto ao cabo de entrada). Ver Figura B.1 na página 167.
Para emissão conduzida categoria C3, nos modelos 24 e 25, utilizar o ferrite 13673076 nos cabos de entrada (2 voltas).
Para Emissão Radiada, nos modelos 1, 2, 3, 4, 7, 8, 9, 10 e 11 utilizar cabo blindado de até 6 m.
Para Emissão Radiada, nos modelos 5, 6, 12, 13, 14, 15, 18, 19, 20, 21 e 22 utilizar cabo blindado de até 30 m.
Para Emissão Radiada, nos modelos 16 e 17 utilizar o ferrite 12473659. Utilizar cabo blindado de até 30 m.
CFW500
Ground/Tierra/Terra
Supply/Red/Rede
CFW500

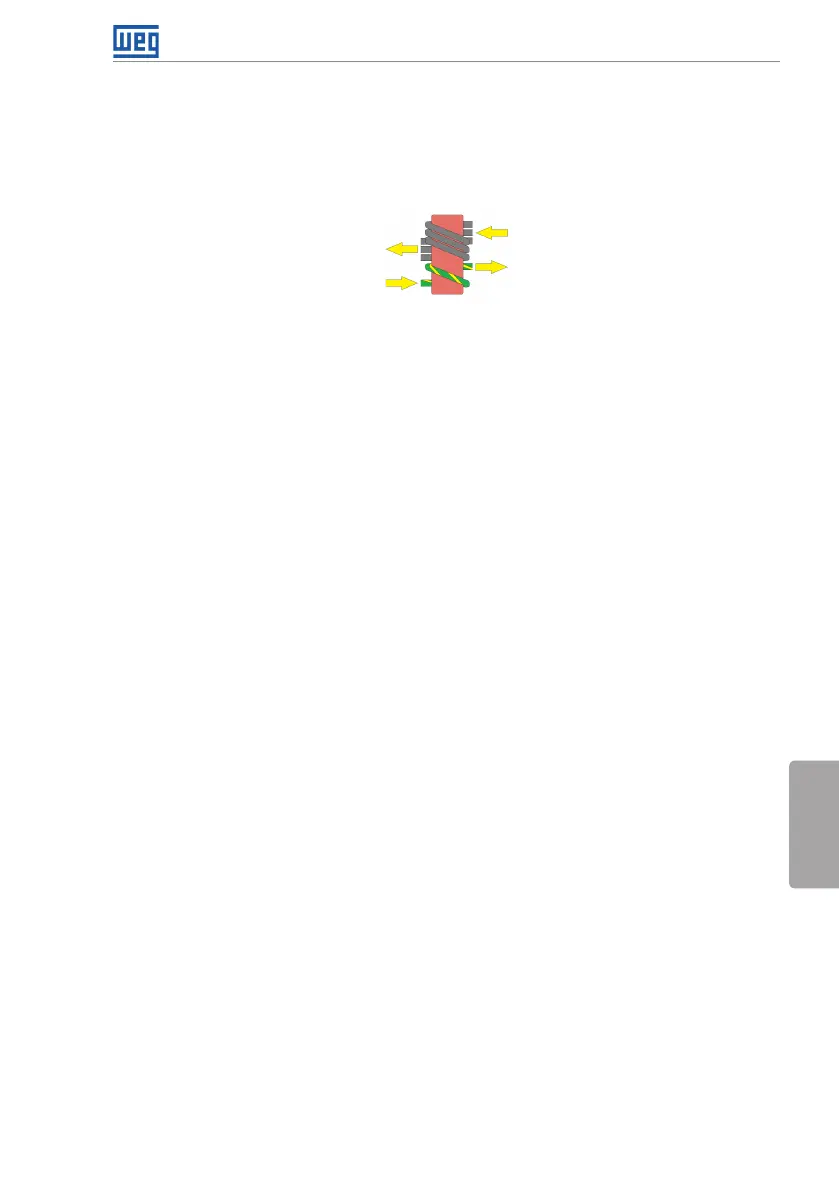

Figure B.1: Passage of the cables through the ferrite
Figura B.1: Pasaje de los cables en la ferrita
Figura B.1: Passagem dos cabos no ferrite
