A-1
IM80B80T10E 21th Edition : Jul.1,2007-00
< Appendix >

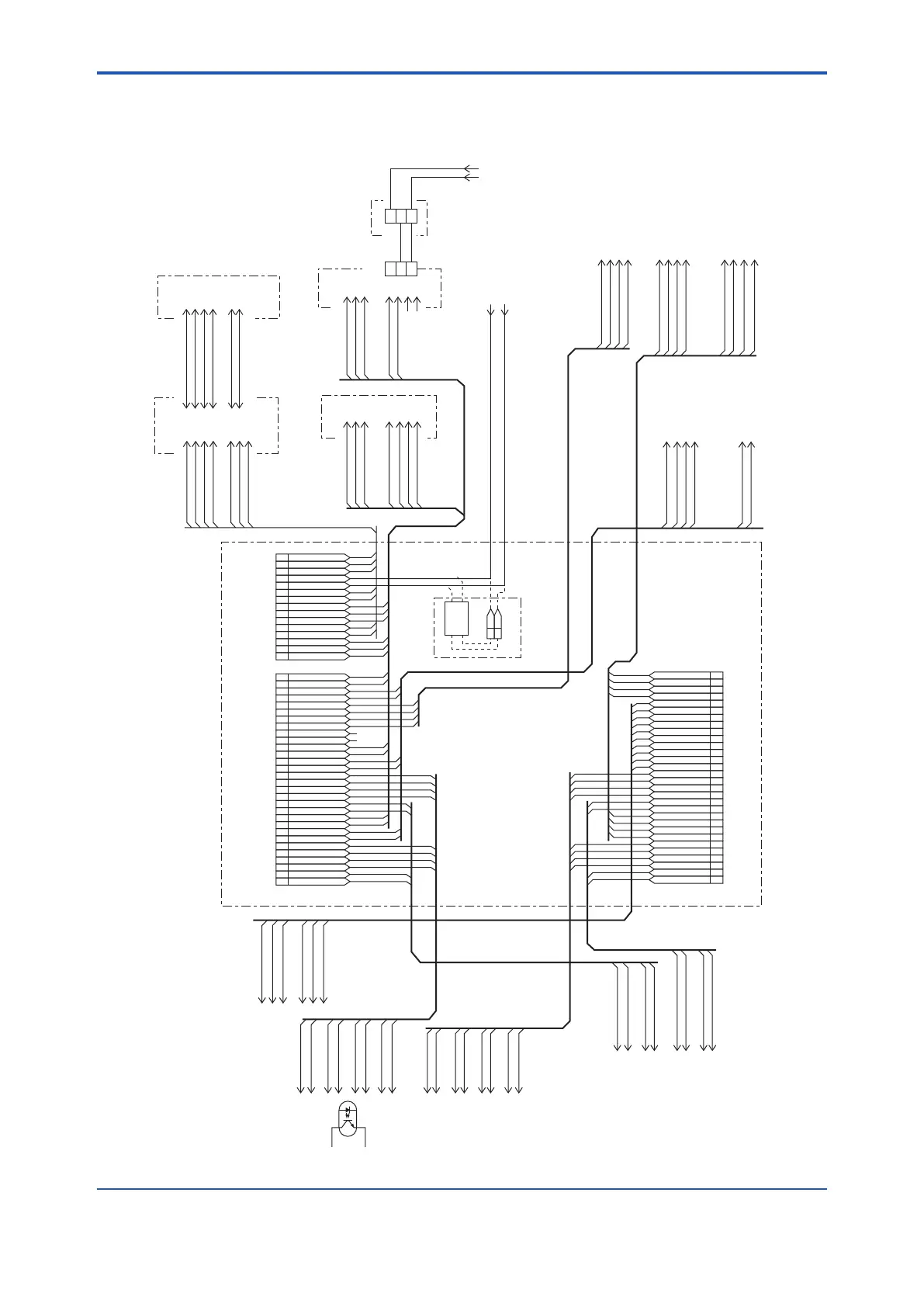

Appendix 1: EML 500 Circuit diagram
CL+A 1
CL−A 2
PX1 3
PX2 4
PX3 5
PX4 6
SD2A1 7
SD2B1 8
SD1A1 9
SD1B1 10
CL+B1 11
CL−B1 12
PX5 13
PX6 14
PX7 15
PX8 16
RD2A 17
RD2B 18
RD1A 19
RD1B 20
U1 21
V1 22
200p+1 23
200p−1 24
200p+2 25
200p−2 26
SD2A2 27
SD2B2 28
SD1A2 29
SD1B2 30
24V−A 1
GND−A 2
SHLD3 3
+15V 4
−15V 5
24V−D 6
GND−D 7
SHLD4 8
YSPD 9
XSPD 10
ACU/DC+
11
ACV/DC
12
24V−S 13
GND−S 14
SHLD5 15
1 CL+B2
2 CL−B2
3 PX9
4 PX10
5 PX11
6 PX12
7 LMT+1
8 LMT−1
9 LMT+2
10 LMT−2
11 CL+B3
12 CL−B3
13 PX13
14 PX14
15 PX15
16 PX16
17 RUN+
18 RUN−
19 N.C.
20 N.C.
21 VOL+1
22 VOL−1
23 SHLD1
24 VOL+2
25 VOL−2
26 SHLD2
27 ALM+1
28 ALM−1
29 ALM+1
30 ALM−2
PX1 3
PX2 4
PX3 5
PX4 6
PX5 13
PX6 14
PX7 15
PX8 16
PX9 3
PX10 4
PX11 5
PX12 6
PX13 13
PX14 14
PX15 15
PX16 16
CL+A 1
CL−A 2
CL+B1 11
CL−B1 12
CL+B2 1
CL−B2 2
CL+B3 11
CL−B3 12
VOL+1 21
VOL−1 22
SHLD 1 23
VOL+2 24
VOL−2 25
SHLD2 26
13 24V−S
14 GND−S
4 +15V
5 −15V
9 YSPD
10 XSPD
15 SHLD5
6 24V−D 1 1 24V−A 1
2 GND−A 2
3 SHLD3 3
9 SD1A1 4
10 SD1B1 5
7 GND−D 2
8 SHLD4 3
29 SD1A2 4
30 SD1B2 5
19 RD1A 6
20 RD1B 7
7 SD2A1
23 200p+1
24 200p−1
25 200p+2
26 200p−2
8 SD2B1
27 SD2A2
28 SD2B2
17 RD2A
18 RD2B
10 LMT−2
9 LMT+2
8 LMT−1
7 LMT+1
30 ALM−2
29 ALM+2
27 ALM+1
28 ALM−1
JUNCTION BOX
SENSOR
SPEED INDICATORMASTER INDICATOR
DIMMER BOX
SYSTEM POWER SUPPLY
DIGITAL SIGNAL
NMEA0183 output
(2p)
GPS BACKUP
NMEA0183 input
(1p)
MASTER UNIT
ANALOG SPEED OUTPUT
0V to 5V (2P)
ANALOG SPEED output
0mA to 20mA (4P)
CL−* :GND
FILTER
2 V
1 U
(OPTION)
TB4
TB1
TB2
TB3
TO TB1
TO TB3
TO TB3
TO TB1
TO TB3
TO TB2
TO TB2
TO TB1
TO TB1
TO TB1
TO TB1
TO TB3
TO TB3
TO TB2
TO TB1
U
Uo
V
U
Uo
V
TB1
F
E
C
D
A
B
G
F
G,E
C
D
A
B
6
7
RELAY CONTACT SIGNAL
200P/nm (2p)
RELAY CONTACT SIGNAL
ALARM CONTACT (2p)
ALARM : OPEN
RELAY CONTACT SIGNAL
SPEED LIMIT (2p)
LIMIT : OPEN
200P/nm
PHOTO COUPLER
(
4p)
200P/nm
PHOTO COUPLER
(4p)
PX*1
PX*2
*1:
AN ODD NUMBER
*2:
AN EVEN NUMBER
AC100V to 230V 50/60 Hz
VOL−*:GND
SHLD*:SHIELD CABLE
