25 NL
Sabotage (Tamper)
Deze aansluitklemmen worden meestal met de sabotagezone of
sabotagelijn van een alarmcentrale verbonden. Bij het openen van de
behuizing wordt daarbij het NC-contact van het apparaat geopend en
daarmee de sabotagelijn onderbroken. Daarop wordt een sabotagealarm op
de alarmcentrale geactiveerd.
Uitgangen (OP1 tot OP4)
Dat zijn vier negatief schakelende transistoruitgangen.
Elke uitgang kan maximaal 100 mA schakelen, waardoor het
energieverbruik van de aangesloten schakeling van het externe apparaat
niet hoger mag zijn dan 100 mA.
(maximale schakelstroom van 100 mA)

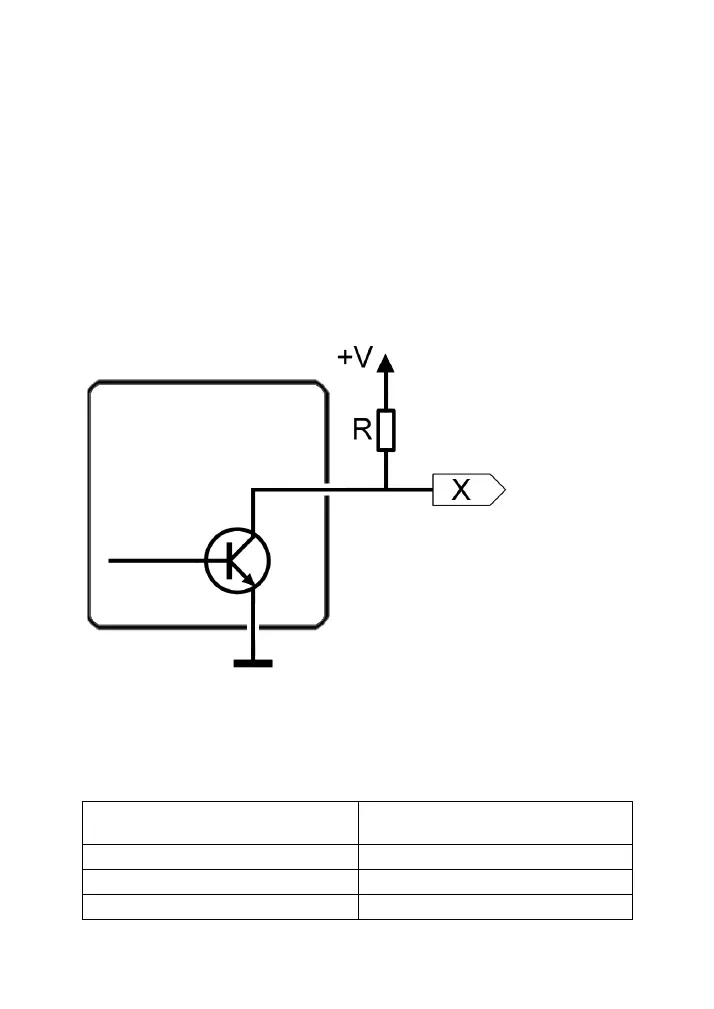

Principevoorbeeld
In het principeschakelschema staat „R” voor een extern apparaat,
bijvoorbeeld een LED of een relais.
Heeft u in het menupunt „Uitgangen Uitgangspolariteit = negatief”
gekozen:
Toestand uitgang
Toestand extern apparaat
bijvoorbeeld LED
Gedeactiveerd
UIT
Geactiveerd
AAN
