16 FR
9.2 Montage
Lorsque toutes les conditions préalables sont remplies et que vous avez
trouvé un bon emplacement, fixez le socle.
Vérifiez que les chevilles et vis fournies à la livraison sont adaptées à la
surface de pose. Dans le cas contraire, utilisez des vis et chevilles adaptées
au matériau présent sur place.
Utilisez le socle comme gabarit pour tracer les trous de fixation. Percez des
trous d'un diamètre adapté aux chevilles aux endroits tracés. Introduisez les
chevilles.
Faites passer les câbles à travers le socle et fixez-le fermement à la surface
de pose.

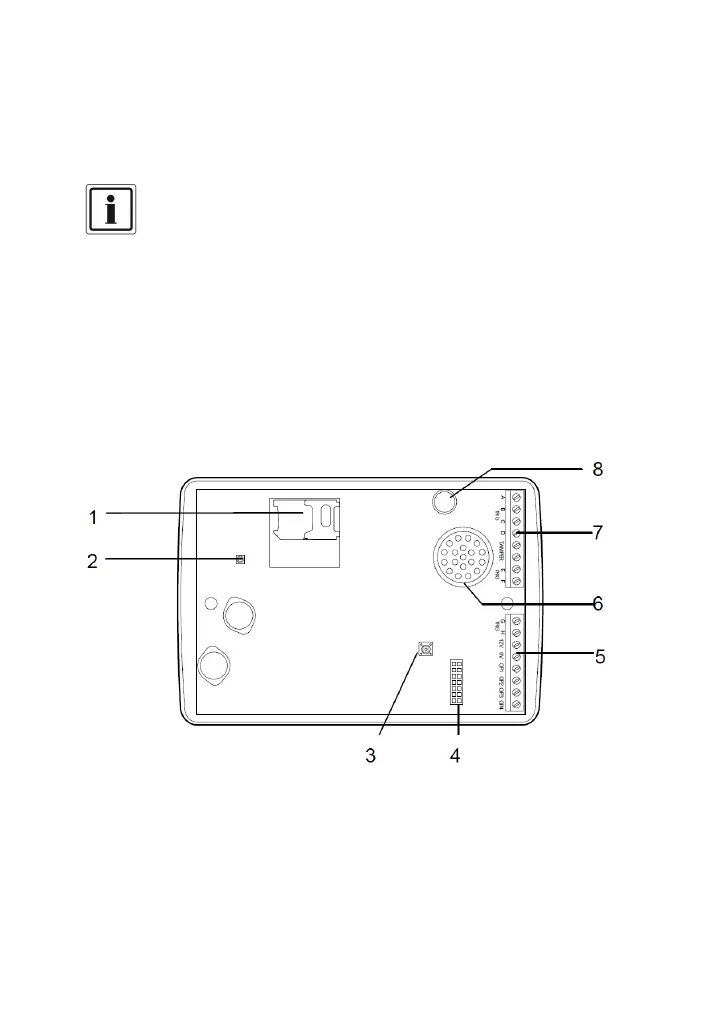

Vue d'ensemble de la platine de base, à partir de la partie avant
1 Support de carte SIM (mini SIM)
2 Douille d'antenne type MMCX
3 Interrupteur anti-sabotage
4 Emplacement de contact module RTC
5 Entrée G-H, raccordement à la tension, sorties 1-4
6 Haut-parleurs
7 Entrées A-D, raccordement interrupteur anti-sabotage, entrées E-F
8 Microphone
