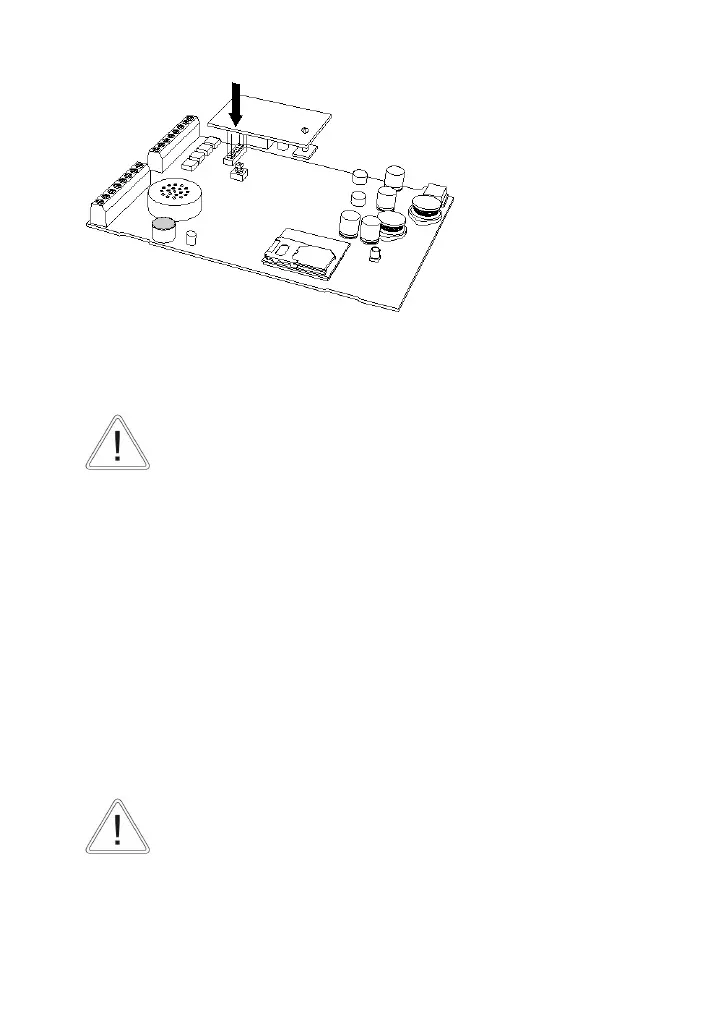

9.2.4 Verdrahtungen auf der Basisplatine
Vorsicht!
Machen Sie das Gerät spannungsfrei, bevor Sie Verdrahtungsarbeiten oder
Änderungen an der Verdrahtung durchführen.
Betriebsspannung (+12V/0V)
Verbinden Sie die Klemme „12V“ mit dem positiven Pol und die Klemme
„0V“ mit dem negativen Pol der Spannungsversorgung.
Nutzen Sie als Spannungsquelle
einen Spannungsausgang Ihrer Alarmzentrale
oder
ein externes Netzteil (wenn das Gerät als Einzelgerät (Stand-
Alone) arbeiten soll.
Beachten Sie in beiden Fällen die Höhe der Spannung und die
Strombelastbarkeit der Spannungsquelle.
Vorsicht!
Das Gerät benötigt eine Versorgungsspannung von mindestens 10,5V bis
maximal 24V. Die Spannungsquelle muss mit mindestens 200 mA belastbar
sein.
