16 DE
9.2 Montage
Sind alle Voraussetzungen erfüllt und haben Sie einen guten Standort
gefunden, befestigen Sie die Bodenplatte.
Prüfen Sie, ob die mitgelieferten Dübel und Schrauben für den Untergrund
geeignet sind. Benutzen Sie sonst geeignete Dübel und Schrauben für die
vorhandene Bausubstanz.
Nutzen Sie die Bodenplatte als Schablone zum Anzeichnen der
Befestigungslöcher. Bohren Sie an den vorgezeichneten Stellen Löcher mit
passendem Durchmesser für die Dübel. Setzen Sie die Dübel ein.
Führen Sie die Kabel durch die Bodenplatte ein und montieren Sie die
Bodenplatte fest am Untergrund.

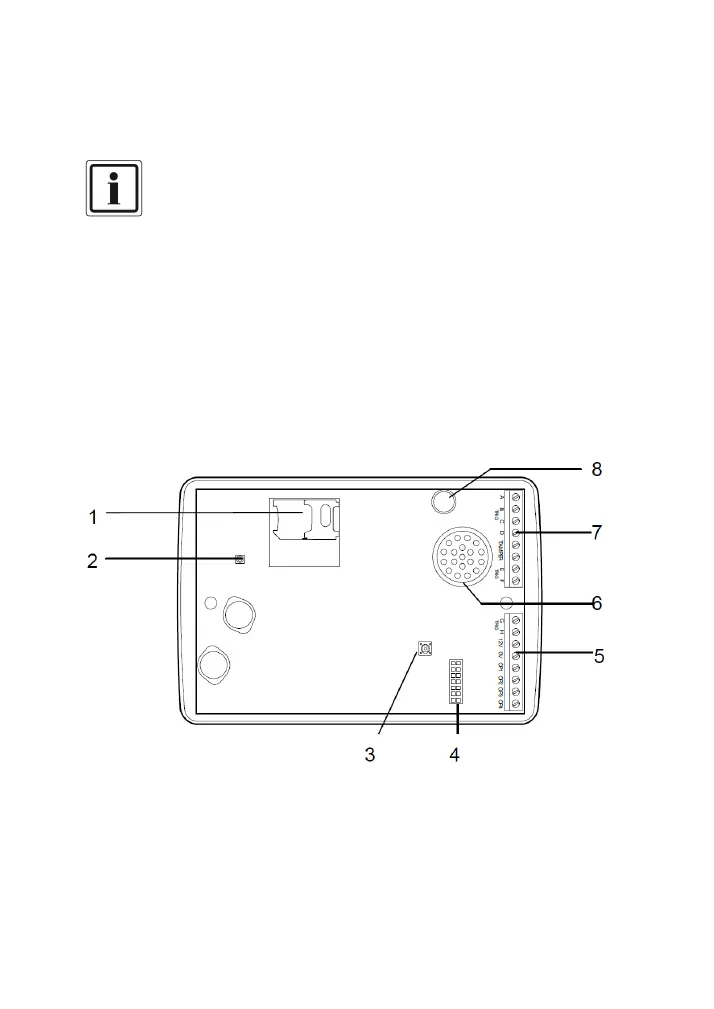

Übersicht Basisplatine vom Vorderteil
1 SIM Kartenhalter (Mini-SIM)
2 Antennenbuchse Typ MMCX
3 Sabotageschalter
4 PSTN Modul Kontaktsteckplatz
5 Eingang G-H, Spannungsanschluss, Ausgänge 1-4
6 Lautsprecher
7 Eingänge A-D, Sabotageschalter-Anschluss, Eingänge E-F
