19 FR
9.2.3 Module RTC
Le module RTC est une platine plug-in pour l'appareil. Il permet le
raccordement à un réseau téléphonique filaire.
Le module RTC est déjà enfiché sur la platine principale en usine
Attention !
Mettez l'appareil hors tension avant de retirer le module RTC et de l'enficher
de nouveau.
Retirez le module RTC de la platine de base.

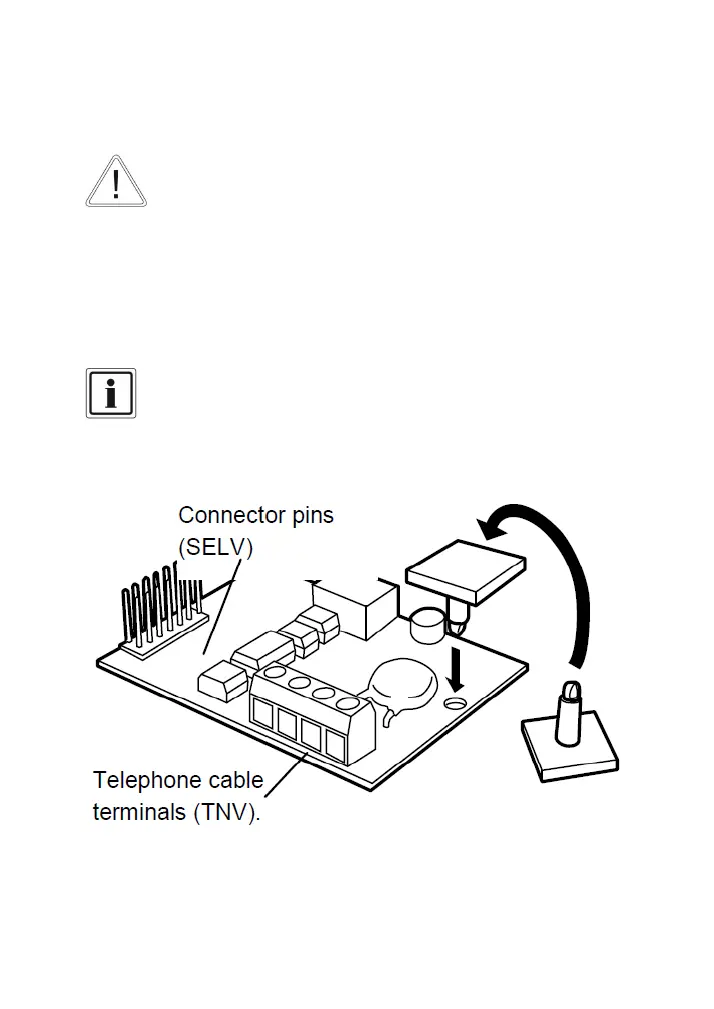

Placez l'entretoise en plastique comme indiqué sur l'image. Ceci dit, il est
souvent déjà prémonté.
Ne retirez le film de protection de la bande autocollante qu'une fois que tous
les câblages et tests sont terminés.
Raccordez le câble téléphonique aux bornes vissées pour le câble
téléphonique (TNV) au niveau du module RTC.
Respectez l'affectation correcte A, B, A1 et B1.
