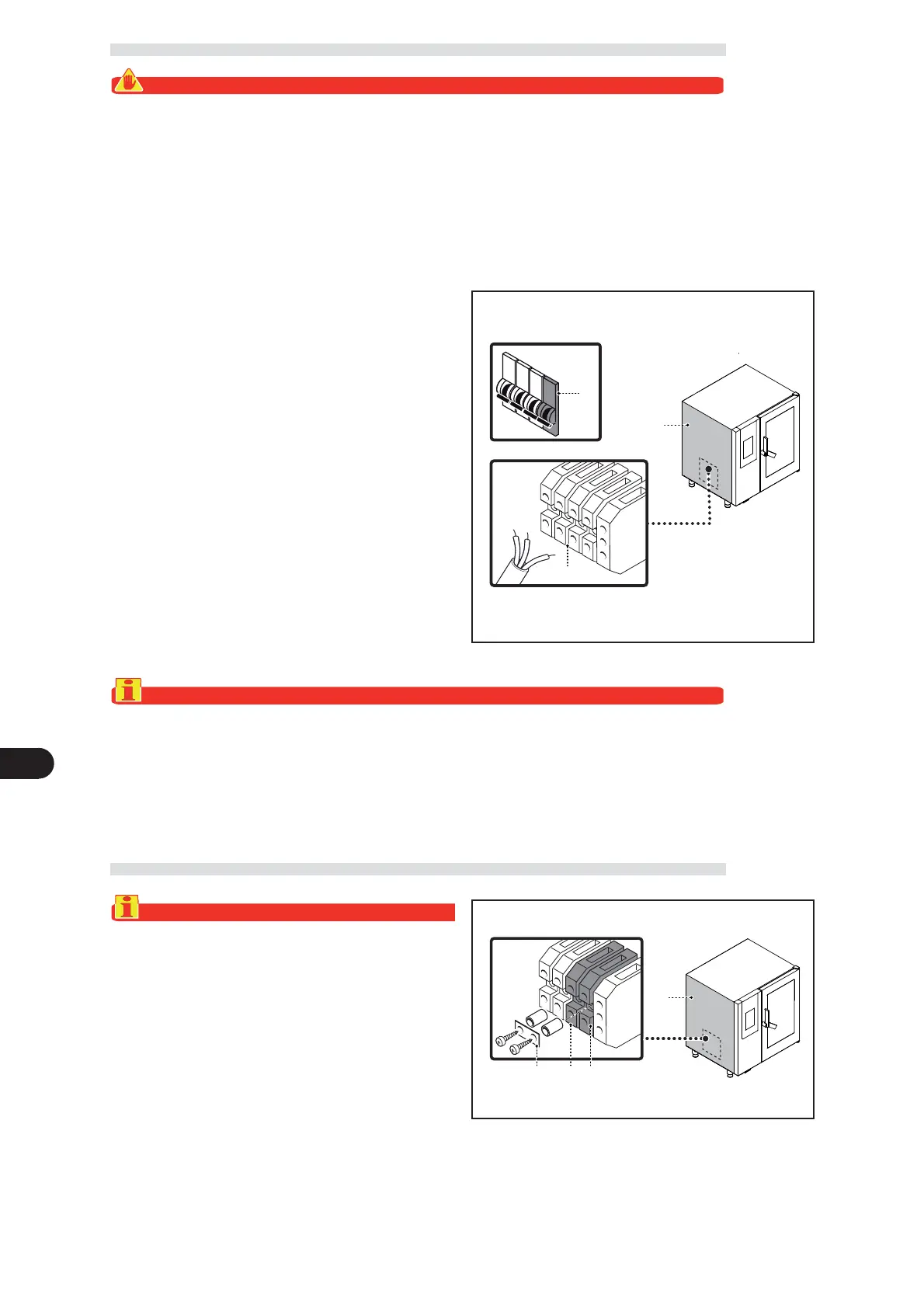

ALLACCIAMENTO ELETTRICO
Cautela - Avvertenza
L’allacciamento deve essere e ettuato da personale autorizzato e quali cato, nel rispetto
delle leggi vigenti in materia e con l’utilizzo di materiale appropriato e prescritto.
L’apparecchiatura viene fornita con tensione di funzionamento a 400V/3N/PE, commutabi-
le a 230V/3/PE (solo per i modelli AT 61-101-201) .
L’apparecchiatura viene fornita con tensione di funzionamento a 400V/3N non commuta-
bile (solo per i modelli AT 82-122-202) (vedi schemi elettrici allegati).
Prima di eseguire qualsiasi intervento disattivare l’alimentazione elettrica generale.
E
ettuare l’allacciamento dell’apparecchiatura alla
rete elettrica di alimentazione nel modo indicato.
) Installare, se non è presente, un interruttore sezio-
natore automatico (B), dedicato esclusivamente
alla protezione di questa sola apparecchiatura e po-
sto nelle sue immediate vicinanze, con le seguenti
caratteristiche.
– Sganciatore termico (per regolazione vedi tabella a
pag. 3 del manuale istruzioni per l’utilizzatore).
– Sganciatore di erenziale regolato a 30 mA
– Classe B o C (IEC 898)
) Svitare le viti e smontare il pannello laterale (A).
) Collegare l’interruttore automatico sezionatore (B)
alla morsettiera (C) dell’apparecchiatura e alla rete
elettrica di alimentazione, secondo le indicazioni ri-
portate nello schema elettrico in fondo al manuale e
utilizzando un cavo con le seguenti caratteristiche.
– Peso: ≥
del tipo H05RN-F (designazione 245 IEC 57)
– Temperatura di utilizzo: ≥70°C.
A
B
C
Importante
In fase di allacciamento fare attenzione al collegamento dei cavi di neutro e di terra.
) R
imontare il pannello e riavvitare le viti ad operazione ultimata.
TRASFORMAZIONE ALIMENTAZIONE ELETTRICA AT61101201
Importante
L’apparecchiatura viene fornita con tensione di
funzionamento a 400V/3N (segnalata dall’adesi-
vo applicato sulla targhetta di identi cazione) ed
è possibile e ettuare la trasformazione a 230V/3,
come di seguito indicato.
Per questa operazione procedere nel modo indicato.
) Disattivar
e l’alimentazione elettrica generale.
) Svitare le viti per smontare il pannello laterale (A).
) Inserire il ponte (B) per collegare elettricamente i
morsetti (C-D) (vedi schemi elettrici allegati).
A
B C D
