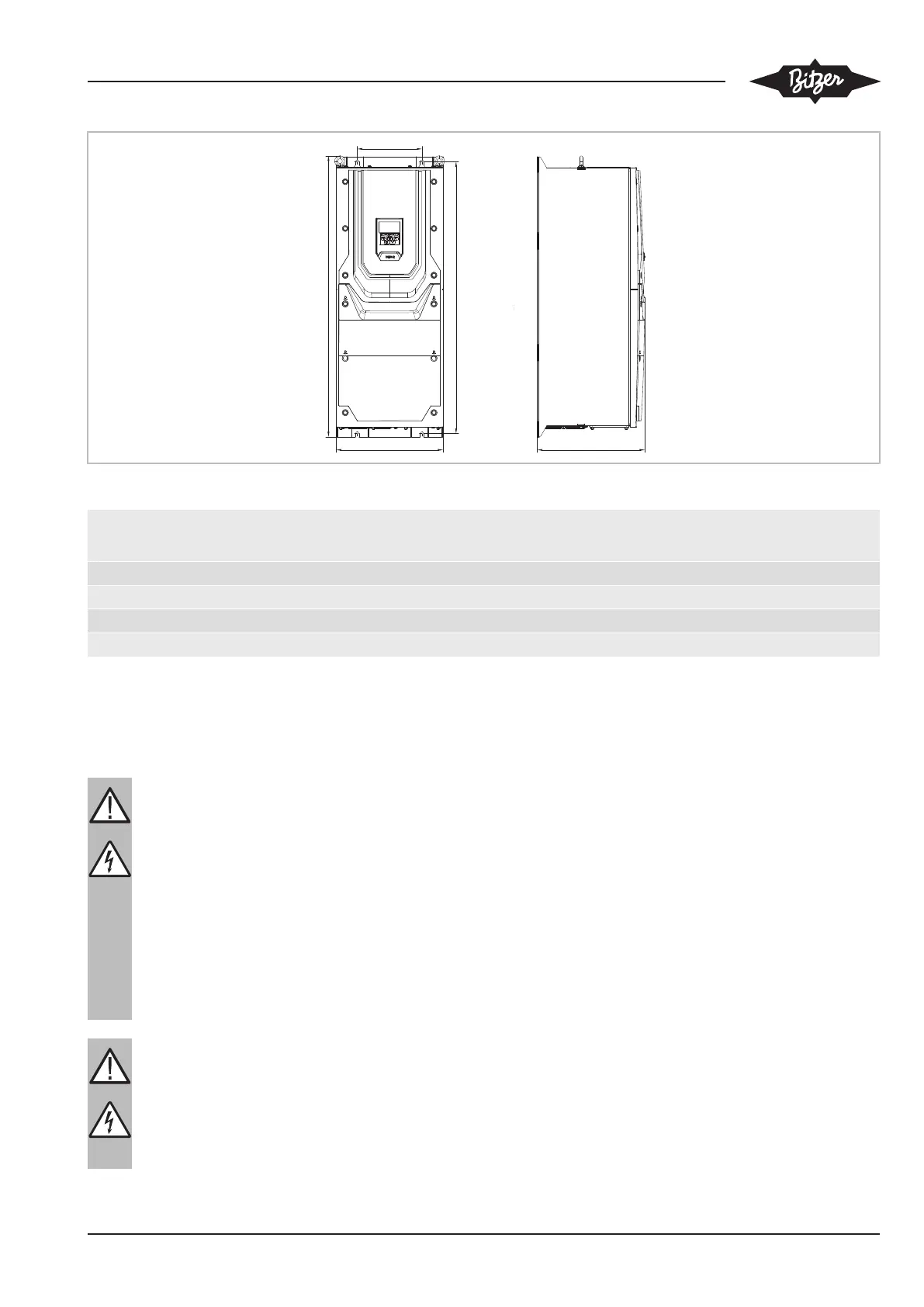

CB-110-4 101
D
E
A
B
C
Fig.6: IP55
A
mm
B
mm
C
mm
D
mm
E
mm
FPW+61-4, FPW+72-4, FPW+90-4 540 235 270 520 175
FQW+110-4, FQW+150-4, FQW+180-4 865 330 330 840 200
FRW+202-4, FRW+240-4, FRW+302-4 1280 330 360 1255 200
FSW+370-4, FSW+480-4 1334 444 423 924 320
5 Raccordement électrique
Avant tout travail sur le système électrique:
DANGER
Tensions très dangereuses à l’intérieur du corps
du convertisseur de fréquences!
Tout contact peut provoquer des blessures
graves ou la mort.
Ne jamais ouvrir le corps du CF en cours de
fonctionnement! Mettre l'interrupteur principal
hors circuit et le sécuriser contre toute remise
en marche.
Attendre au moins 10 minutes jusqu’à ce que
tous les condensateurs soient déchargés!
Avant la remise en marche, fermer le corps du
CF.
DANGER
Dès que le convertisseur de fréquences est
sous tension, les condensateurs de liaison CC
sont chargés.
À partir de ce moment, tous les composants
électriques du convertisseur de fréquences pré-
sentent un risque!
Pour le fonctionnement du convertisseur de fré-
quences, les raccordements électriques suivants sont
nécessaires:
Raccordement de mise à la terre
Raccordement de puissance (câbles électriques et
moteur).
Raccordement de commande.
Le dimensionnement des sections de câbles, les
couples de serrage des raccords de mise à la terre, de
puissance et de commande ainsi que les types de fu-
sibles sont répertoriés dans le tableauvoir chapitre Sec-
tions de câbles et couples de serrage, page 103. Il faut
utiliser des fusibles de type gG (IEC 60269) ou des fu-
sibles UL de type J, T ou CC ou des disjoncteurs de
surcharge présentant les caractéristiques correspon-
dantes.
Selon la norme IEC 61800-5-1, il est nécessaire de
prévoir une installation fixe avec un dispositif de décon-
nexion adapté, installé entre le convertisseur de fré-
quences et la source d’alimentation CC. Le dispositif de
déconnexion doit être conforme aux réglementations
locales en matière de sécurité (par exemple, en Eu-
rope, EN 60204-1 – Sécurité des machines).
