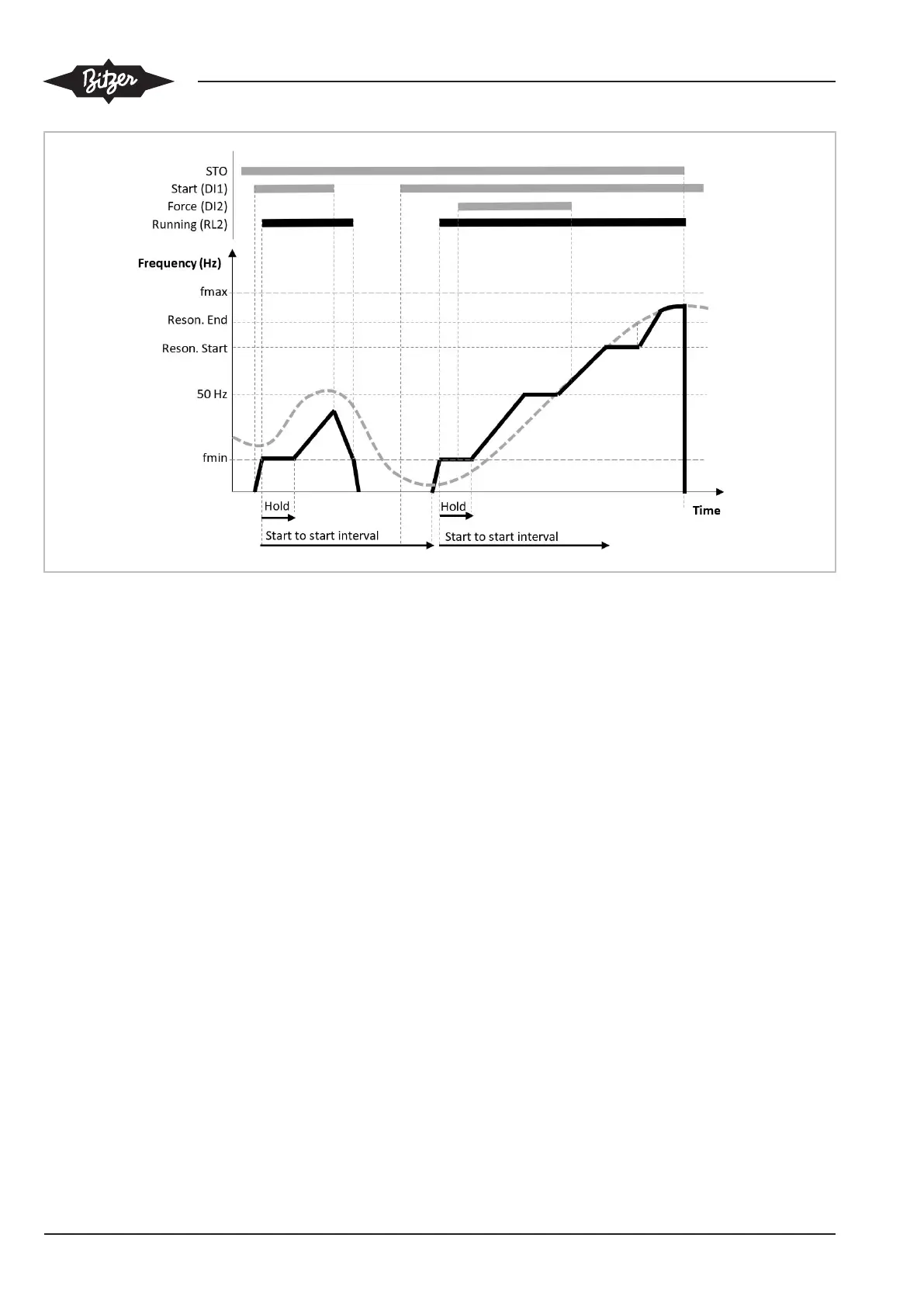

Fig.18: Représentation graphique des fonctions de commande générales
6.1 Module d’extension pour la régulation de la
pression
Explications en images des fonctions de commande et
de régulation du module d’extension pour la régulation
de la pression décrites ci-après voir figure 19, page
129.
Fonction de base et réglages minimaux
Si le module d’extension pour la régulation de la pres-
sion est relié au convertisseur de fréquences
VARIPACK, le mode «régulation de pression» peut
être sélectionné via BEST SOFTWARE ou via les para-
mètres P1-12 affichés. Cette configuration permet d’ac-
tiver les paramètres pertinents pour la régulation de la
pression.
Outre les réglages de base, les paramètres suivants
doivent être obligatoirement réglés pour permettre une
régulation directe:
• Fluide frigorigène
• Température d’évaporation
• Limiteur de température d’évaporation (Pump Down)
• Température de condensation
La commande du compresseur se base sur la logique
dite «Pump-Down». L’entrée numérique pour le dé-
marrage du compresseur (DI1) doit pour cela être fer-
mée en permanence ou un commutateur de com-
mande peut être utilisé pour le déblocage. Le compres-
seur est mis en circuit quand la température d’évapora-
tion dépasse la valeur de consigne et est en arrêt
quand la température d’évaporation passe en dessous
de la valeur réglée du limiteur de température d’évapo-
ration (Pump-Down).
En fonctionnement, le convertisseur de fréquences ré-
gule la température d’évaporation paramétrée en régu-
lant la fréquence du compresseur ainsi qu’en démar-
rant/arrêtant le compresseur non contrôlé (relais sur le
module d’extension, bornes 5 et 6). Le compresseur
non contrôlé est démarré/arrêté si le compresseur VA-
RIPACK fonctionne à la fréquence maximale/minimale
pendant le temps configuré dans les paramètres P8-04/
P8-05. En fonction des besoins, la rapidité de la régula-
tion peut être ajusté en réglant la bande P (P3-06) et la
bande I (P3-07). Il est également possible d’adapter les
temporisations du compresseur non contrôlé au moyen
des paramètres Retard à l’enclenchement (P8-04) et
Retard à la mise hors circuit (P8-05).
La sortie analogique AO1 (connexion d’un ventilateur
de condenseur à vitesse variable) peut être utilisée
pour réguler la température de condensation définie via
le signal 0..10V. Pour assurer un fonctionnement
aussi efficace que possible, il est recommandé de ré-
gler la température de condensation de consigne en
fonction de la température de condensation minimale
autorisée du compresseur, si l’installation le permet. Si
la température de condensation dépasse la valeur de
