CB-110-454
4.2 Belüftung
HINWEIS
Die Frequenzumrichter geben im Betrieb Wär-
me ab. Der typische Wärmeverlust des Umrich-
ters entspricht 2% der Betriebslast.
Eine unzureichende oder blockierte Luftzirkulati-
on und Luftzufuhr am Kühlkörper des Frequen-
zumrichters kann zum Ausfall durch Überhit-
zung führen!
Mindestabstände für die Belüftung einhalten!

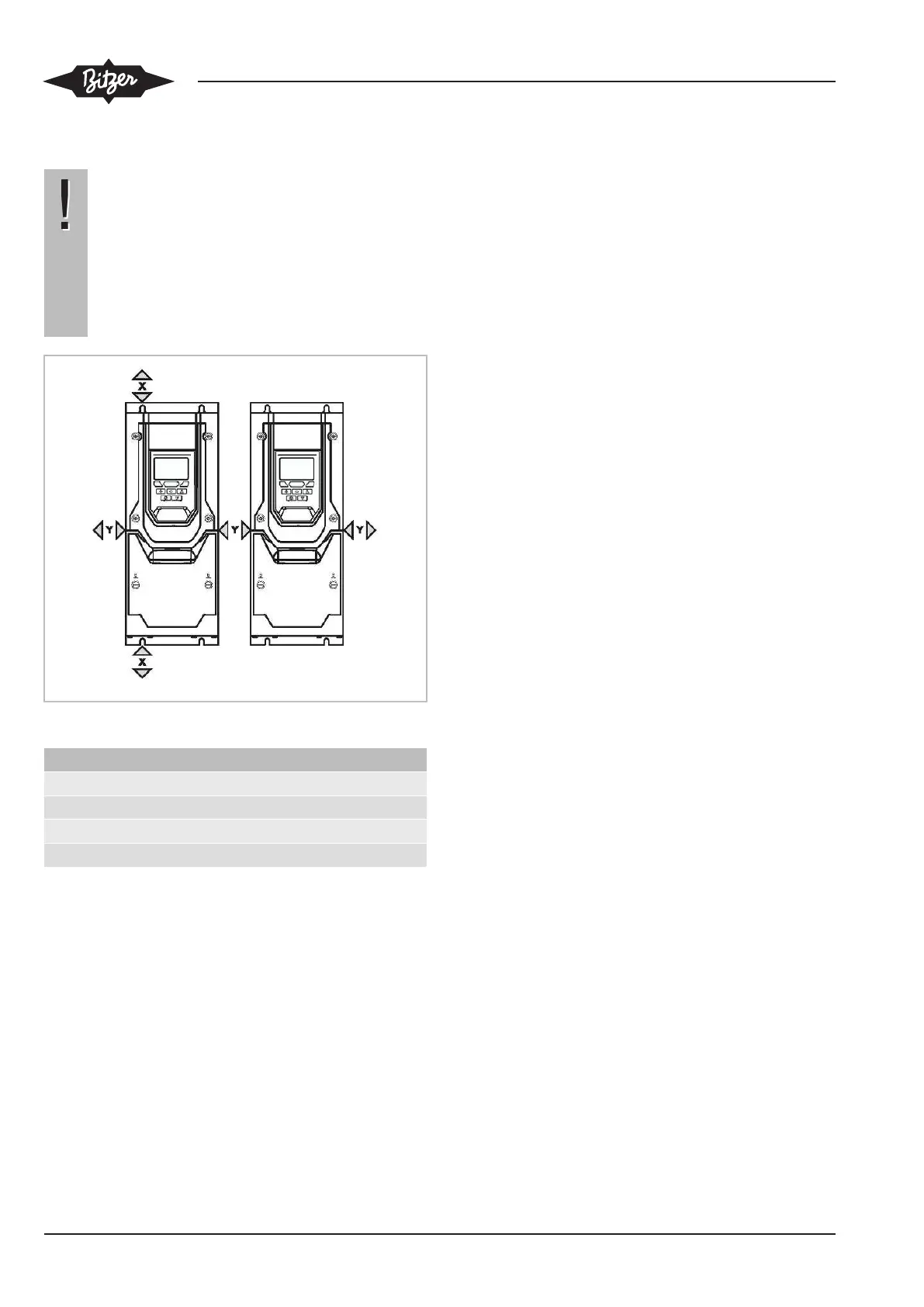

Abb.3: Mindestbelüftungsabstände
Größe des FU X Y
FMU, FNU 100 mm 10 mm
FOU .. FQU 200 mm 25 mm
F.Y .. F.W 200 mm 10 mm
FS. 400 mm 10 mm
4.2.1 Berechnung des erforderlichen Luftstroms
des Schaltschranks (IP20)
Wenn das Gehäuse mit Lüftern und Filtern belüftet wer-
den soll, kann der erforderliche Luftstrom wie folgt be-
stimmt werden:
• F = 0.053 x P / (T
MAX
– T
AMB
)
Wobei
• F = Luftstrom in Kubikmeter pro Minute
• P = Gesamtleistung, die im Gehäuse verbraucht wird
(einschließlich aller Verluste aller Stromversorgungs-
geräte)
• T
MAX
= Maximal zulassige Temperatur im Gehäuse
(Umgebungstemperatur fur den Antrieb)
• T
AMB
= Maximale Umgebungstemperatur um das Ge-
häuse
