CB-110-4 99
4.2 Aération
AVIS
En fonctionnement, les convertisseurs de fré-
quences dégagent de la chaleur. Les dissipa-
tions thermiques typiques du variateur sont 2%
de la puissance de fonctionnement.
Une circulation et une arrivée d’air insuffisantes,
voire bloquées au niveau du dissipateur de cha-
leur du convertisseur de fréquences peut
conduire à une défaillance pour cause de sur-
chauffe!
Respecter les espaces libres minimum pour la
ventilation!

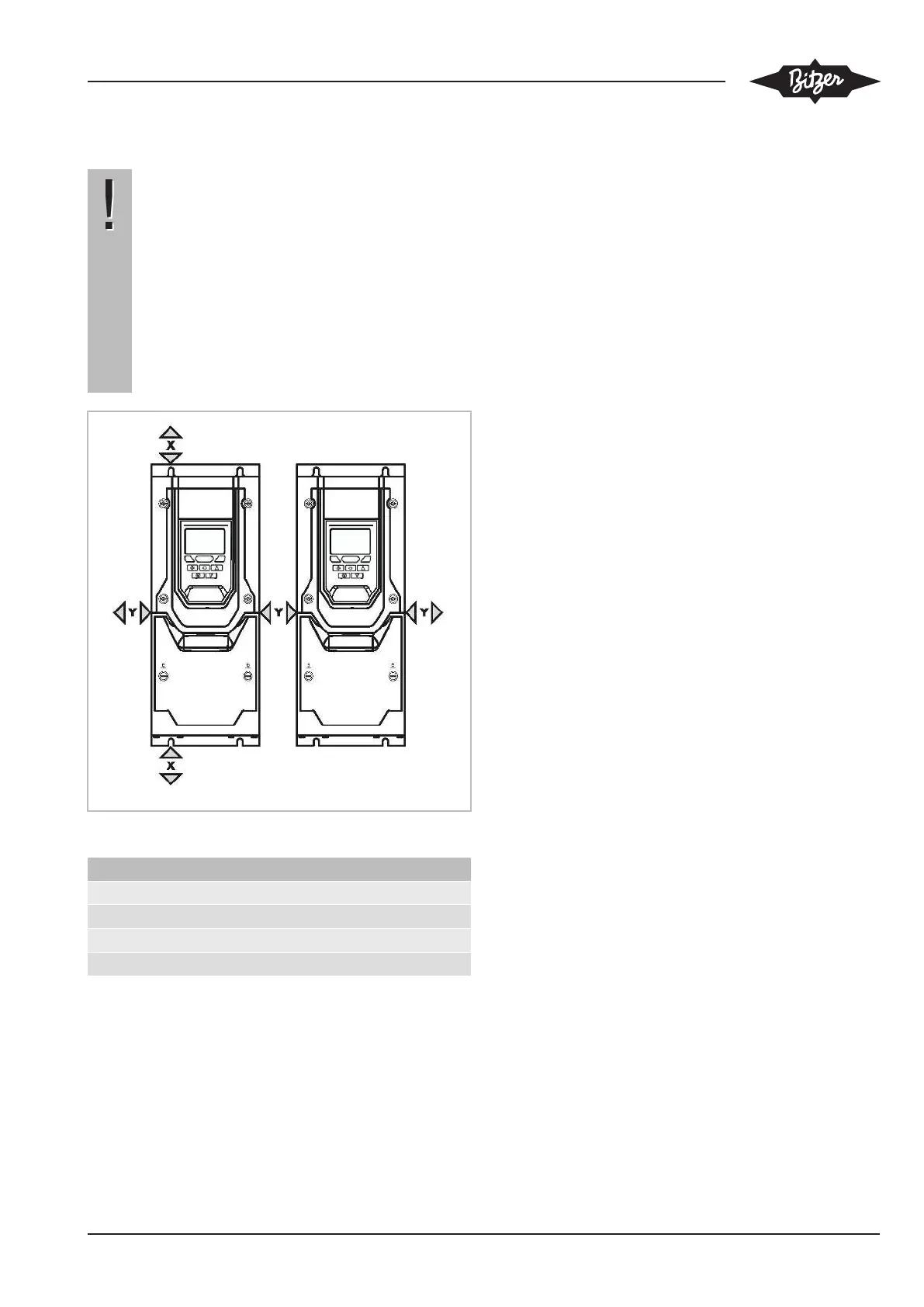

Fig.3: Espaces de ventilation minimum
Taille du CF X Y
FMU, FNU 100 mm 10 mm
FOU .. FQU 200 mm 25 mm
F.Y .. F.W 200 mm 10 mm
FS. 400 mm 10 mm
4.2.1 Calcul de debit d'air requis d'armoire
électrique (IP20)
Si le panneau doit etre ventile a l'aide de ventilateurs
de refroidissement et de filtres, le debit d'air requis peut
etre determine comme suit :
• F = 0.053 x P / (T
MAX
– T
AMB
)
Ou
• F = Debit d'air en metres cubes par minute
• P = uissance totale dissipee dans le panneau (in-
clure toutes les pertes de tous les dispositifs de puis-
sance)
• T
MAX
= Temperature maximale autorisee dans le
panneau (temperature ambiante pour le variateur)
• T
AMB
= Temperature ambiante maximale autour du
panneau
