CB-110-4 85
7 Inbetriebnahme
Kommunikation über BEST SOFTWARE

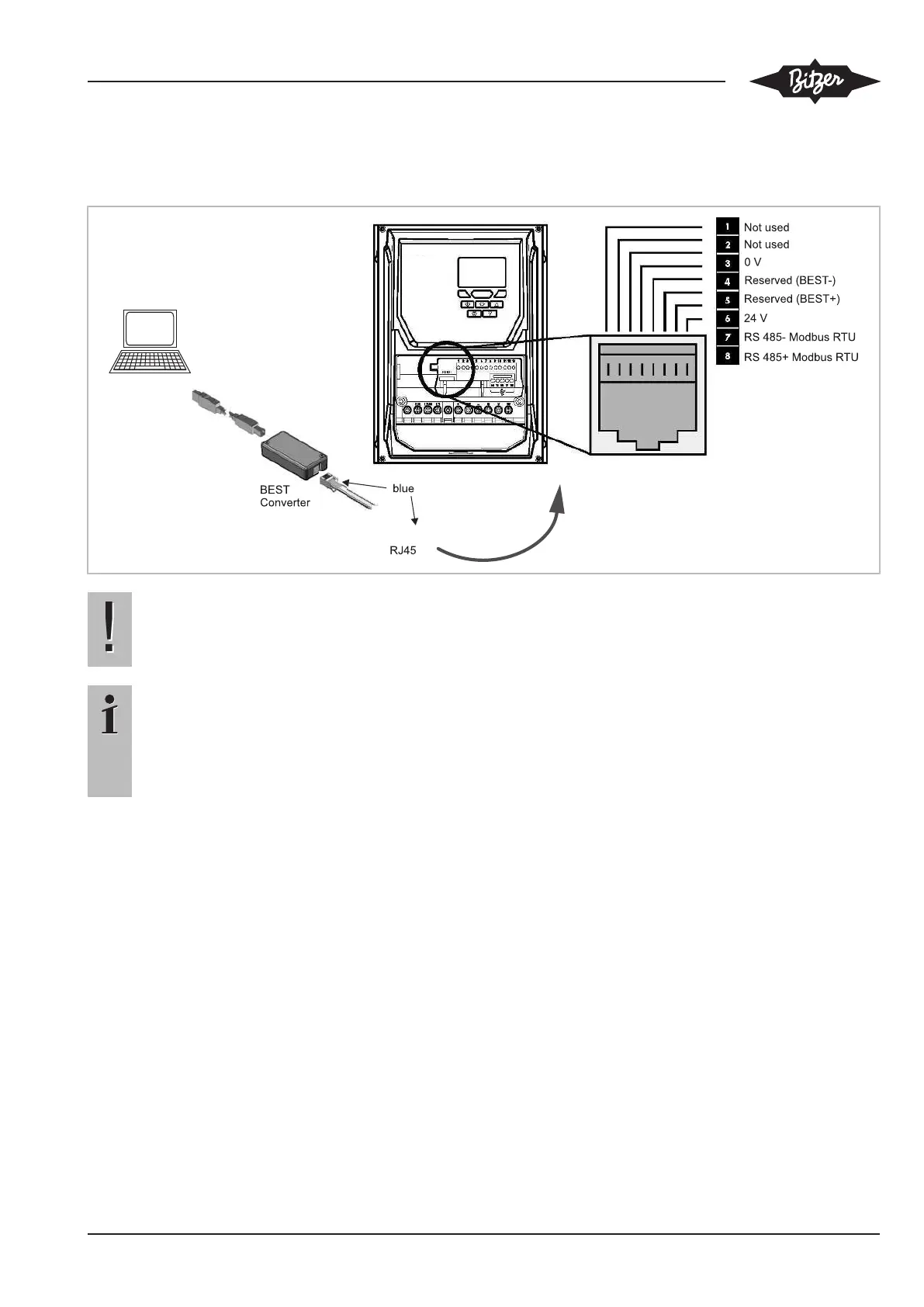

Den FU über den BEST Schnittstellenkonverter und
das blau gekennzeichnete RJ45-Adapterkabel an einen
PC anschließen.
HINWEIS
Hierbei handelt es sich nicht um eine Ethernet-
verbindung. Nicht direkt an eine Ethernetschnitt-
stelle anschließen.
Information
Bei Verwendung des Modbus-RTU darauf ach-
ten, dass das Signal 0V (Pin 3) auch verwendet
wird, um Kommunikationsfehler und potenziell
schädigende Gleichtaktspannungen zu vermei-
den.
Siehe BEST - VARIPACK Registerkarte Dokumentation
- Modbus.
Kommunikation mit der BEST SOFTWARE für
Windows herstellen (siehe Abbildung oben)
• FU muss unter Netzspannung stehen.
• Starten Sie die BEST SOFTWARE.
• Die Schaltfläche NEU anklicken.
• VARIPACK auswählen.
• Die Schaltfläche VERBINDEN anklicken.
Der Anschluss des VARIPACK-Frequenzumrichters am
PC ist abgeschlossen.
VARIPACK konfigurieren
• Leistungsregelung des Verdichters in Abhängigkeit
eines externen Sollwert-Signals:
– Die Schaltfläche KONFIGURATION anklicken.
– Den Parameter VERDICHTERTYP anklicken und
den Verdichter, einschließlich des Motorcodes
und der Motoranschlussart, auswählen
– Das entsprechende Kältemittel auswählen.
– Den "Analog-Sollwerteingang" (AI1: 0 .. 10 V /
AI2: 4 .. 20 mA) auswählen.
– Die Sollwert-Steuercharakteristik "Min .. Max"
oder "0 .. Max" auswählen.
– Auf den Parameter ÜBERTRAGEN klicken, aus-
wählen und dann auf BENUTZEREINSTELLUNG
ZUM GERÄT ÜBERTRAGEN klicken.
Die Basiskonfiguration ist damit abgeschlossen.
• Leistungsregelung des Verdichters in Abhängigkeit
des Verdampfungsdrucks mit dem Erweiterungsmo-
dul zur Druckregelung (Option, Teilenummer:
34797202):
– Die gleiche Vorgehensweise wie oben.
– Den Parameter BETRIEBSART anklicken und
"Druckregelung" auswählen.
– Falls nötig, die Temperatur- und Druckeinstellun-
gen anpassen.
– Den Parameter ÜBERTRAGEN klicken, auswäh-
len und dann auf BENUTZEREINSTELLUNG
ZUM GERÄT ÜBERTRAGEN klicken.
Die Basiskonfiguration ist damit abgeschlossen.
