Bitzer VARIPACK FMY+6-4 User Manual

CB-110-4 63
STO
• Funktion Sicher abgeschaltetes Moment (STO)
– 12: STO
STO-Eingang (Sicher abgeschaltetes Moment).
– 13: Common
• Technische Daten
– Status:
Aus: < 18V DC
Ein: 18 .. 30 V DC
– Max. Eingangsspannung: +30V DC
5.8 Betriebsarten
Der VARIPACK Frequenzumrichter kann in zwei unter-
schiedlichen Betriebsarten betrieben werden:
• Leistungsregelung des Verdichters in Abhängigkeit
eines externen Sollwert-Signals (siehe Kapitel Aus-
wahl des Sollwerteingangs, Seite 63).
• Leistungsregelung des Verdichters in Abhängigkeit
des Verdampfungsdrucks, dafür wird das optionale
Erweiterungsmodul zur Druckregelung benötigt (sie-
he Kapitel Leistungsregelung des Verdichters in Ab-
hängigkeit des Verdampfungsdrucks, Seite 64).
Neben der direkten Verdampfungsdruckregelung
kann der Verflüssigerventilator über ein 0..10V
Ausgangssignal geregelt und ein zweiter Verdichter
hinzu geschaltet werden.
5.8.1 Auswahl des Sollwerteingangs
Die VARIPACK Frequenzumrichter können durch Para-
meteränderung (P1-13) mit einem 0..10V (Werksein-
stellung) oder 4..20mA Signal angesteuert werden.
5.8.2 Leistungsregelung des Verdichters in
Abhängigkeit eines externen Sollwertsignals
(P2-27)
• Bei der Steuercharakteristik "Min..Max" läuft der
Verdichter an, wenn der Anlaufbefehl DI1 erteilt wird.
Das Sollwertsignal steuert die Frequenz linear zwi-
schen der minimalen und maximalen Frequenz des
Verdichters.
– Wird ein 0..10V Signal verwendet ist dies am
Eingang AI1 (6) anzuschließen.
– Wird ein 4..20mA Signal verwendet ist dies am
Eingang AI2 (10) anzuschießen.

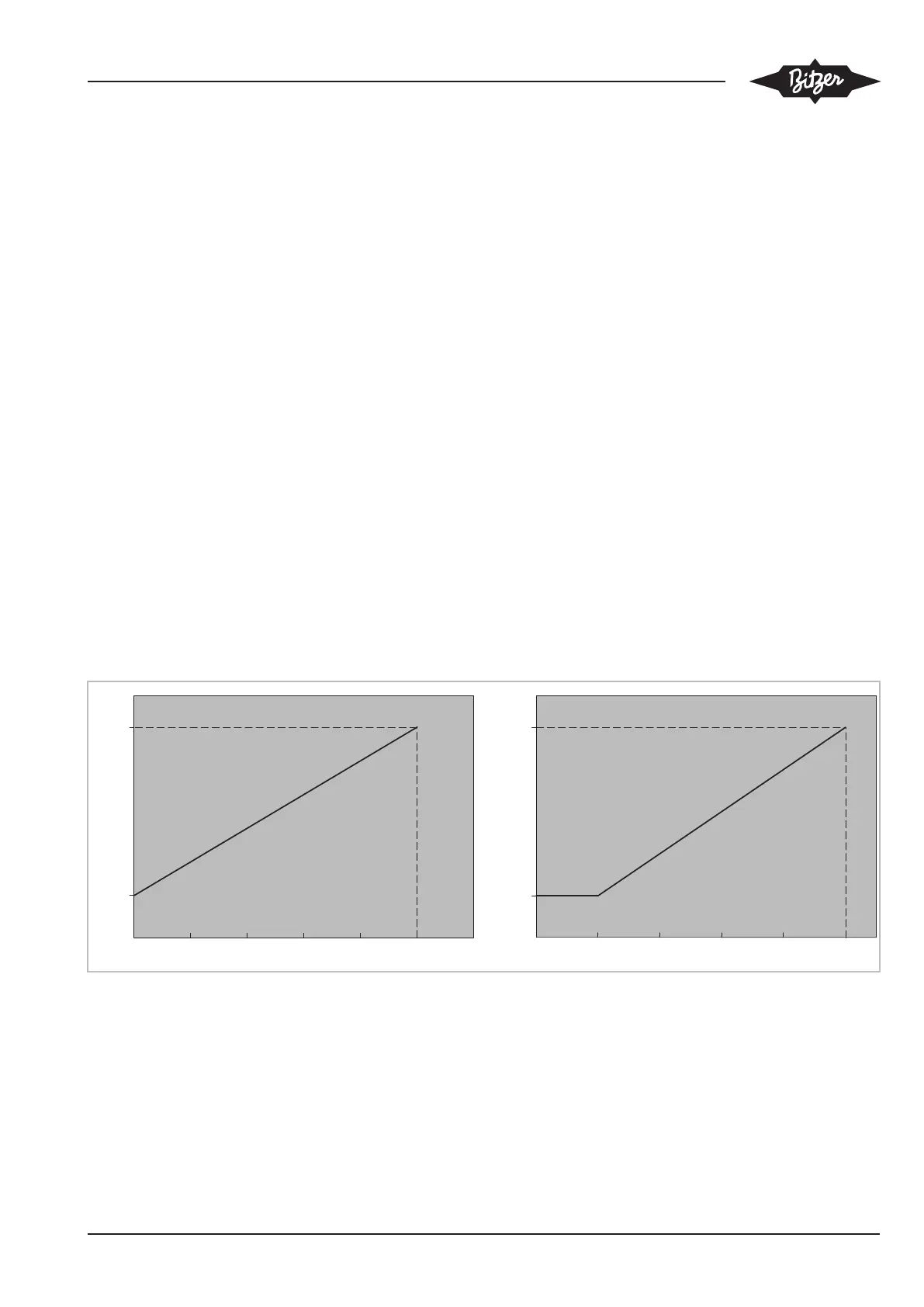

Grafische Erläuterung der Steuercharakteristik
"Min..Max" siehe Abbildung 9, Seite 63.
0
f [Hz]
I [mA]
4 8 12 16 20
4 .. 20 mA
f [Hz]
0 2 4 6 8 10 12
0
U [V]
0 .. 10 V
f
max
f
min
f
max
f
min
Abb.9: Steuercharakterikstik "Min ..Max"
Steuercharakteristik "0..Max"
Alternativ kann die Steuercharakteristik durch Parame-
teränderung auf "0..Max" umgestellt werden.
• Bei der Steuercharakteristik "0..Max" ist für den
Start des Verdichters neben dem Anlaufbefehl DI1
(2) ein Sollwertsignal von >1% (0,1V) erforderlich.
Das Sollwertsignal gibt die Frequenz zwischen 0Hz
und der maximalen Frequenz vor. Ist das Signal
>1% aber niedriger als die minimale Frequenz des
Verdichters, läuft der Verdichter mit minimaler Fre-
quenz.
Grafische Erläuterung der Steuercharakteristik
"0..Max" siehe Abbildung 10, Seite 64.
