CB-110-4130
7 Mise en service
Communication via BEST SOFTWARE

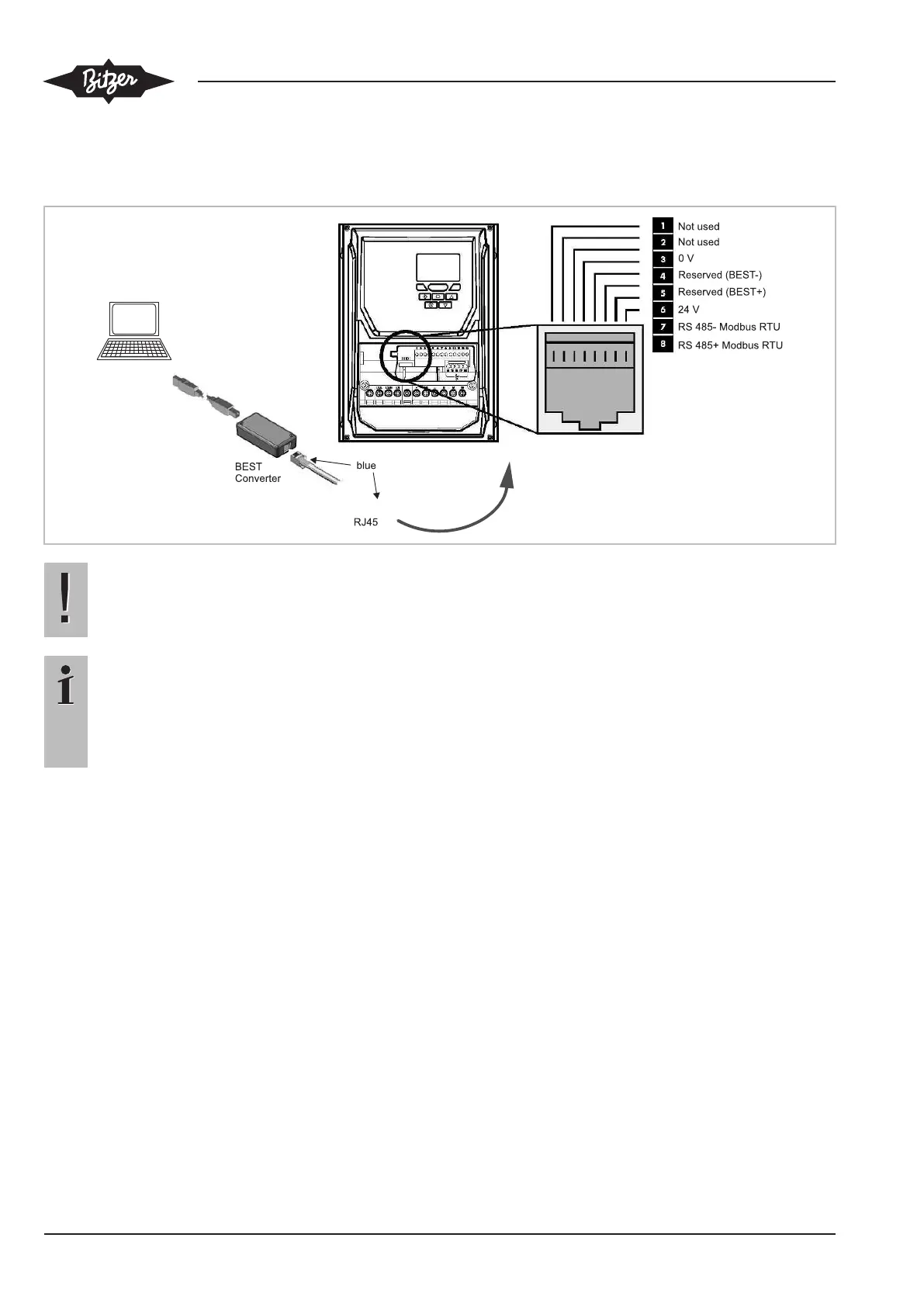

Raccorder le CF à un PC via le convertisseur d’inter-
face BEST et le câble adaptateur RJ45 marqué en
bleu.
AVIS
Il ne s’agit pas d’une connexion Ethernet. Ne
pas le raccorder directement à une interface
Ethernet.
Information
Si le Modbus RTU est utilisé, s’assurer que le
signal 0V (broche 3) est également utilisé pour
éviter les erreurs de communication et les ten-
sions de mode commun potentiellement nui-
sibles.
Voir BEST SOFTWARE, onglet VARIPACK, documen-
tation Modbus
Établir la communication avec BEST SOFTWARE
pour Windows (voir figure ci-dessus)
• Le CF doit être sous tension de réseau.
• Démarrer BEST SOFTWARE.
• Cliquer sur le bouton NOUVEAU.
• Sélectionner le VARIPACK.
• Cliquer sur le bouton CONNECTER.
La connexion du convertisseur de fréquences VARI-
PACK au PC est terminé.
Configurer le VARIPACK
• Régulation de la puissance du compresseur en fonc-
tion d’un signal de valeur de consigne externe:
– Cliquer sur le bouton CONFIGURATION.
– Cliquer sur le paramètre TYPE DE COMPRES-
SEUR et sélectionner le compresseur avec le
code moteur et le câblage moteur.
– Sélectionner le fluide frigorigène adéquat.
– Sélectionner l’entrée analogique de la valeur de
consigne (AI1: 0 .. 10 V / AI2: 4 .. 20 mA).
– Sélectionner la caractéristique de commande de
la valeur de consigne «Min .. Max» ou «0 ..
Max».
– Appuyer sur le bouton TRANSFÉRER et sélec-
tionner TRANSFÉRER LES PARAMÈTRES UTI-
LISATEUR VERS LE PÉRIPHÉRIQUE.
Cela achève la configuration de base.
• Régulation de la puissance du compresseur en fonc-
tion de la pression d’évaporation avec le module
d’extension pour la régulation de la pression (op-
tion):
– Procéder comme décrit ci-dessus.
– Cliquer sur le bouton MODE DE FONCTIONNE-
MENT et sélectionner « Régulation de pression ».
– Si nécessaire, ajuster les réglages de tempéra-
ture et de pression.
– Cliquer sur TRANSFÉRER, sélectionner les para-
mètres, puis cliquer sur TRANSFÉRER LES PA-
RAMÈTRES UTILISATEUR AU DISPOSITIF.
Cela achève la configuration de base.
