CB-110-4108
– Plage de courant de commutation minimale: 20
mA (min. 24 V CA / 24 V CC)
– La protection contre les charges inductives ou ca-
pacitives doit être fournie par des mesures ex-
ternes.
Information
L’entrée STO doit être activée pour permettre le
démarrage du compresseur!
STO
• Fonction Désactivation sûre du couple (STO)
– 12: STO
Entrée STO (désactivation sûre du couple).
– 13: Common
• Caractéristiques techniques
– État:
Arrêt: < 18V CC
Marche: 18.. 30 V CC
– Tension d’entrée max.: +30V CC
5.8 Modes de service
Le convertisseur de fréquences VARIPACK peut fonc-
tionner selon deux modes de service:
• Régulation de puissance du compresseur en fonc-
tion d’un signal de valeur de consigne externe (voir
chapitre Sélection de l’entrée de la valeur de
consigne, page 108).
• Régulation de puissance du compresseur en fonc-
tion de la pression d’évaporation; pour ce faire, le
module d’extension optionnel pour la régulation de
pression est nécessaire (voir chapitre Régulation de
puissance du compresseur en fonction de la pres-
sion d’évaporation, page 109).
En plus de la régulation directe par la pression
d’évaporation, il est possible de réguler le ventilateur
du condenseur via un signal de sortie de 0..10V et
de mettre en marche un deuxième compresseur.
5.8.1 Sélection de l’entrée de la valeur de
consigne
En modifiant les paramètres (P1-13), les convertisseurs
de fréquences VARIPACK peuvent être contrôlés par
un signal de 0..10V (réglage d'usine) ou de
4..20mA.
5.8.2 Régulation de la puissance du compresseur
en fonction d’un signal de valeur de
consigne externe (P2-27)
• Si la caractéristique de commande «Min..Max»
est activée, le compresseur démarre lorsque la com-
mande de démarrage DI1 est transmise. Le signal
de la valeur de consigne commande la fréquence de
façon linéaire entre les fréquences minimale et maxi-
male du compresseur.
– Si un signal 0..10V est utilisé, le raccorder à
l’entrée AI1 (6).
– Si un signal 4..20mA est utilisé, le raccorder à
l’entrée AI2 (10).

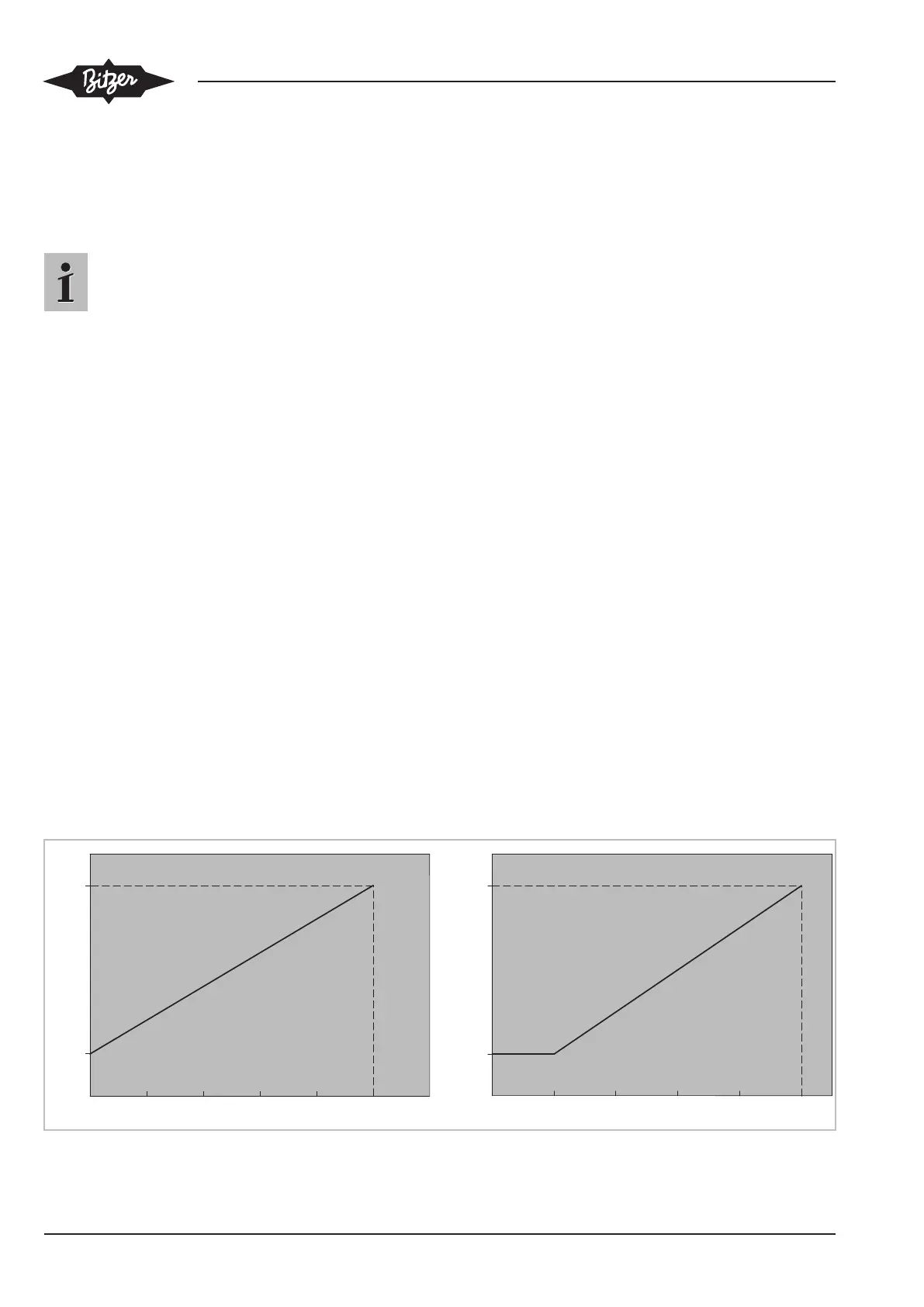

Explication graphique de la caractéristique de com-
mande «Min..Max» voir figure 9, page 108.
0
f [Hz]
I [mA]
4 8 12 16 20
4 .. 20 mA
f [Hz]
0 2 4 6 8 10 12
0
U [V]
0 .. 10 V
f
max
f
min
f
max
f
min
Fig.9: Caractéristique de commande «Min .. Max»
